Openbox - Модуль 16: M240

Openbox - Модуль 16: M240

Данные ЭБУ устанавливаются на автомобили МАЗ, КАМАЗ, УРАЛ и другие.

Работа с даными блоками управления осуществляется вкладкой M240.

Для работы с ЭБУ по к-линии необходим 24В к-лайн адаптер Mscan EDS-24, по CAN необходим J2534 24В адаптер, Tactrix Openport 2.0, Scanmatik SM3, Mongoose.

 Для данных ЭБУ поддерживаются следующие операции:

• чтение/программирование FLASH через внутреннее ПО контроллера(метод без доработки ЭБУ)

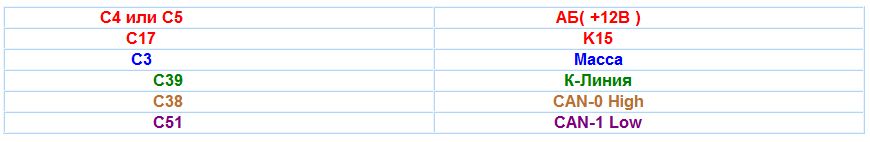

Подключите адаптер к разьему диагностики (если "на столе", то согласно распиновке, приведенной ниже), включите зажигание, запустите программу OpenBox, выбирите тип ЭБУ ( M240 ), выберите режим работы K-LINE/CAN, выберите порт (Выбор СОМ - порта), по CAN из выпадающего списка выберите J2534 адаптер, выберите необходимую операцию чтения/записи.

Работа с данными блоками управления осуществляется вкладкой M240.
Для работы с ЭБУ необходим 24В адаптер.
Для данных ЭБУ поддерживаются следующие операции:
· чтение/программирование FLASH через внутреннее ПО контроллера(метод без доработки ЭБУ).

Подключите К-Лайн адаптер к разъёму диагностики (если "на столе", то согласно распиновке, приведенной ниже), включите зажигание, запустите программу OpenBox, выбирите тип ЭБУ ( M240 ), выбирите порт (Выбор СОМ - порта), выберите необходимую операцию чтения/записи.
