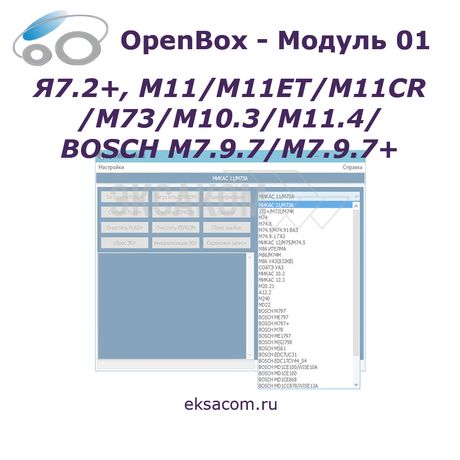

Openbox - Модуль 01: Я7.2+, М11/М11ЕТ/М11CR/M73/М10.3/М11.4/BOSCH M7.9.7/M7.9.7+

  • Описание
  • Необходимое оборудование

Предназначен для чип-тюнинга автомобилей ВАЗ, ГАЗ, УАЗ, ЗАЗ с установленными ЭБУ Я7.2+, М11/М11ЕТ/М11CR/M73/М10.3/М11.4/BOSCH M7.9.7/M7.9.7+

М11, М11ЕТ, М11CR, M11E3

Данные ЭБУ устанавливаются на автомобили ГАЗ, УАЗ.
Работа с даными блоками управления осуществляется вкладкой МИКАС 11/M73A.

МИКАС 11 - все блоки управления МИКАС-11, МИКАС-11ET, МИКАС-11CR, МИКАС-11E3.

Для данных ЭБУ поддерживаются следующие операции:
- чтение/программирование FLASH и EEPROM через внутреннее ПО контроллера(метод без доработки ЭБУ)
- чтение/программирование FLASH и EEPROM через режим BSL(метод с доработкой ЭБУ)

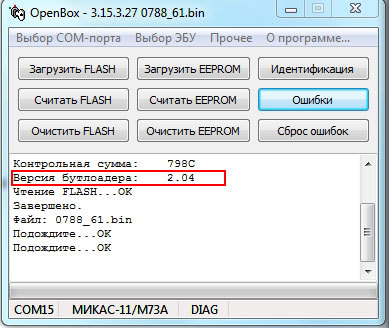

Режим BSL доступен только для ЭБУ с версией бутлоадера 2.04(фото ниже).



Для блоков управления с версией бутлоадера 2.06 режим BSL использовать запрещено.

При необходимости пересчитать контрольную сумму перед программированием FLASH необходимо включить соответствующую опцию в меню программы.

Работа через через внутреннее ПО контроллера

Подключите К-Лайн адаптер к разьему диагностики (если "на столе", то согласно распиновке, приведенной ниже), включите зажигание, запустите программу OpenBox, выбирите тип ЭБУ ( MIKAS 11/M73А ), выбирите порт (Выбор СОМ - порта), выберите необходимую операцию чтения/записи. После программирования ЭБУ необходимо выполнить сброс ошибок, сброс ЭБУ.

Если загружаемое ПО отличается от текущего в БУ, будет предложено выбрать тип ЭБУ вручную, в этом случае необходимо выбрать тип БУ, соответствующий текущему ПО.

Если во время программирования ЭБУ  связь прервалась, то необходимо установить перемыку в колодке главного реле между контактами 30 и 87, выключить зажигание, нажать "Загрузить FLASH", после того как выбрали файл, включить зажигание. В случае ошибки, повторить.

Работа в BSL режиме

Для перевода ЭБУ в режим программирования его необходимо доработать. Для этого необходимо, до подачи питания замкнуть точки 1 и 2 (на фото ниже), после этого подайте питание согласно распиновке. Выберите необходимую операцию чтения/записи. После программирования ЭБУ необходимо выполнить сброс ошибок, сброс ЭБУ.

Подключение к ЭБУ:

12,13,44,63

+12В

51,53

Масса

71

К-Линия

Январь-7.2+/M73

Работа с даными блоками управления осуществляется вкладкой MIKAS 11/M73A или J72+/M73I.

MIKAS 11/M73A - только блоки управления M73 производства АВТЕЛ с ПО А308ХХХХ, А317ХХХХ, А373ХХХХ(далее ЭБУ M73A).

J72+/M73I - все остальные блоки блоки управления январь J72+/М73(далее ЭБУ M73I).

Для данных ЭБУ поддерживаются следующие операции:

  • чтение/программирование FLASH и EEPROM через внутреннее ПО контроллера(метод без доработки ЭБУ)
  • чтение/программирование FLASH и EEPROM через режим BSL(метод с доработкой ЭБУ)

Работа через через внутреннее ПО контроллера

Работа с ЭБУ M73A через внутреннее ПО контролллера аналогична работе с ЭБУ М11, М11ЕТ, М11CR, M11E3.

Для работы с блоками управления M73I (вся "Классика", вся "Калина с ПО X303XXXX", ЭБУ I308ХХХХ, I317ХХХХ, I373ХХХХ ) необходимо выбрать вкладку J72+/M73(I).

Работа с данными ЭБУ возможна только "на столе" или на машине со своим разъемом.

Для перевода данных ЭБУ в режим работы через внутреннее ПО контроллера необходимо выполнить следующие условия:

· Напряжение питание, подаваемое на блок управления, должно быть в пределах 12-17В.
· Проверить отсутствие каких-либо нагрузок, подключенных к блоку управления.
· Все питающие напряжения следует подавать одновременно.

При правильном подключении идентификаторы читаться не будут. Если идентификаторы читаются, то блок находится в режиме диагностики.

Работа в BSL режиме

Для ЭБУ M73A режим  BSL использовать запрещено.

Для перевода ЭБУ в режим программирования его необходимо доработать. Для этого необходимо повернуть резистор со 105-й ноги на 104-ю. После этого можно подать питание на ЭБУ, согласно распиновке и проводить с ним все необходимые операции. После программирования ЭБУ необходимо выполнить сброс ошибок, сброс ЭБУ.

Примечание:
Поворачиваемый резистор номиналом 8.2кОм, если вдруг Вы сломалии его, то  временно можно заменить резистором номиналом 6.8кОм – 10кОм, но лучше все же использовать 8,2кОм. Чаще всего этот smd резистор можно найти на материнских платах.

Подключение к ЭБУ:

12,13,44,63

+12В

51,53

Масса

71

К-Линия

MИКАС 10.3

Данные ЭБУ устанавливаеюся на автомобили ГАЗ, УАЗ, ЗАЗ.

Работа с даными блоками управления осуществляется вкладкой МИКАС 10.3

Для данных ЭБУ поддерживаются следующие операции:

  • чтение/программирование FLASH и EEPROM через внутреннее ПО контроллера(метод без доработки ЭБУ)

Для ЭБУ MIKAS 10.3 режим  BSL использовать запрещено.

Работа через через внутреннее ПО контроллера

Подключите К-Лайн адаптер к разьему диагностики (если "на столе", то согласно распиновке, приведенной ниже), включите зажигание, запустите программу OpenBox, выбирите тип ЭБУ ( MИКАС 10.3 ), выбирите порт (Выбор СОМ - порта), выберите необходимую операцию чтения/записи. После программирования ЭБУ необходимо выполнить сброс ошибок, сброс ЭБУ.

Если во время программирования ЭБУ связь прервалась, то необходимо повторить операцию, предварительно установив перемыку в колодке главного реле между контактами 30 и 87.

Примечание:
· В даных ЭБУ контрольная сумма пересчитывается автоматически!
· Загрузчик читает только калибровки, но пишет как калибровки, так и полную прошивку.

Подключение к ЭБУ:

12,13,44,63

+12В

51,53

Масса

71

К-Линия

Bosch M7.9.7/Bosch ME 7.9.7

Данные ЭБУ устанавливаются на автомобили ВАЗ, автомобили корейского и китайского производства.

Работа с даными блоками управления осуществляется вкладкой BOSCH M7.9.7 или BOSCH ME7.9.7.

Для данных ЭБУ поддерживаются следующие операции:

  • программирование FLASH через внутреннее ПО контроллера(метод без доработки ЭБУ)
  • чтение/программирование FLASH и EEPROM через режим BSL(метод с доработкой ЭБУ)

Работа через через внутреннее ПО контроллера

Данные ЭБУ не сразу устанавливают связь( обычно со второго раза ).

После включения зажигания необходимо ведержать паузу 15-20 сек.

Подключите К-Лайн адаптер к разьему диагностики (если "на столе", то согласно распиновке, приведенной ниже), включите зажигание, запустите программу OpenBox, выбирите тип ЭБУ ( BOSCH M7.9.7 или BOSCH ME7.9.7), выбирите порт ( Выбор СОМ-порта ), выберите операцию программирования FLASH.

Для программирования автомобилей ВАЗ необходимо дополнительно подать массу на 23 контакт( разрешение програмирования ).

После программирования ЭБУ необходимо выключить/включить зажигание, выполнить сброс ошибок, сброс ЭБУ.

Работа в BSL режиме

Для перевода ЭБУ в режим программирования его необходимо доработать.

Вариант 1
Необходимо замкнуть контакты через резистор порядка 4,6...10КОм (как на фото ниже) и после этого подать питание на ЭБУ.

Вариант 2
Необходимо на время программирования допаять 2 резистора(на фото ниже выделены), номиналом 4,6...6кОм, после этого подать питание и работать с ЭБУ.

Вариант 3
Необходимо замкнуть 104 ногу процессора на массу через резистор порядка 4,6...10КОм и после этого подать питание на ЭБУ.

После программирования ЭБУ необходимо выполнить сброс ошибок, сброс ЭБУ.

Подключение к ЭБУ:

12,13,44,63

+12В

51,53

Масса

71

К-Линия

43

Масса( Разрешение

программирования )
