Openbox - Модуль 05: М12.3

MИКАС 12.3( M124 )

Данные ЭБУ устанавливается на автомобили ГАЗ.
Работа с данными блоками управления осуществляется вкладкой МИКАС 12.3
Для данных ЭБУ поддерживаются следующие операции:
- чтение/программирование FLASH и EEPROM через внутреннее ПО контроллера(метод без доработки ЭБУ).

Для ЭБУ MIKAS 12.3 режим  BSL использовать запрещено.

Работа через через внутреннее ПО контроллера

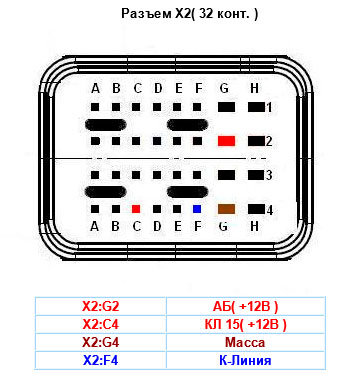

Подключите К-Лайн адаптер к разъему диагностики (если "на столе", то согласно распиновке, приведенной ниже),
включите зажигание,
запустите программу OpenBox,
выберите тип ЭБУ ( MИКАС 12.3 ),
выберите порт (Выбор СОМ - порта),
выберите необходимую операцию чтения/записи.
После программирования ЭБУ необходимо выполнить сброс ошибок, сброс ЭБУ.

Если во время программирования ЭБУ связь прервалась, то необходимо повторить операцию, предварительно установив перемычку в колодке главного реле между контактами 30 и 87.

Примечание:
- Загрузчик читает только калибровки, но пишет как калибровки, так и полную прошивку.
