OpenDiag PRO с аппаратным ключом

  • Описание
  • Дополнительные модули
  • Сопутствующие
  • Документация, ПО
  • Скриншоты

Проект OpenDiag стартовал осенью 2010 года. Изначально ставилась цель создать удобное и бесплатное программное обеспечение для диагностики автомобилей российского производства. За время своего существования проект добился значительных успехов. Была практически полностью реализована диагностика ЭБУ автомобилей семейства ВАЗ, а также поддержка многих ЭБУ семейств ГАЗ/УАЗ/ЗАЗ.

Проект находится в постоянном развитии. Постоянно добавляются новые блоки, расширяются функциональные возможности программы.

С самого начала проект предоставлял возможность пользоваться программой бесплатно. С весны 2012 года появилась также коммерческая версия программы, которая развивается в расчете на профессиональных диагностов, и имеет расширенные возможности в диагностике. При этом бесплатная версия будет все так же доступна пользователям.

Основная цель проекта в настоящее время - создать удобный и недорогой продукт для профессионального использования, с большими возможностями как в диагностике автомобилей российского производства, так и, получивших в последнее время большое распространение, массовых автомобилей иностранного производства.

Возможности программы OpenDiag

Программа предназначена для компьютерной диагностики автомобильных систем инжекторных автомобилей российского производства. Программа используется для проведения технического обслуживания и ремонта автомобилей в автосервисах, СТО или владельцем автомобиля при наличии соответствующего оборудования (адаптеров и ПК).

Программа может работать с тремя видами адаптеров:
K-line адаптер,
ELM327
,
а также J2534 (MiniVCI, OpenPort 2.0 и подобные) (в бесплатной версии данный адаптер не поддерживается).

ПЕРЕЧЕНЬ ПОДДЕРЖИВАЕМЫХ ПРОГРАММОЙ БЛОКОВ:

Автомобили LADA

Система управления двигателем
Bosch M1.5.4 (R83), Ителма VS5.1 (R83), Январь 5.1 (R83),
Bosch M1.5.4 (Euro 2), Ителма VS5.1 (Euro 2), Январь 5.1 (Euro 2), Январь 7.2 (Euro 2),
Bosch M7.9.7 (Euro 2), Bosch M7.9.7 (Euro 3/4), Ителма/Автел М73,
Bosch MP7.0 (Euro 2), Bosch MP7.0 (Euro 3), Bosch ME17.9.7 (Euro 3), Bosch ME17.9.7CAN,
Ителма М74, Ителма М75, Ителма М74CAN, Ителма М74CAN MAP, Ителма М75CAN,
Ителма М86 (Vesta), EMS3132 (Largus), EMS3120 (Largus2), EMS3125 (XRay)

Автомобильная противоугонная система
АПС6, АПС6.1, иммобилайзер Гранта/Калина 2/Приора 2, иммобилайзер Vesta

Модуль электропакета
ЭП Приора, ЭП Калина НОРМА, ЭП Калина ЛЮКС, ЭП Гранта,
комбинация приборов Гранта/Калина 2/Приора 2, комбинация приборов Vesta

Электроусилитель руля
Mando (Корея), КЭМЗ, Автоэлектроника, Авиаагрегат, Север/ДААЗ

Подушки безопасности
Autoliv ACU3 (Калина, Приора), Таката (Гранта)

Антиблокировочная система
Bosch 5.3, Bosch 8.0, Bosch 8.1, Bosch 9.0, Bosch 9.0 CAN, Bosch 9.1 CAN, ABS Largus, ABS/ESP (Vesta, XRay)

Отопитель/климат (Приора, Калина, Гранта)

Блок управления стеклоочистителем (Приора)

АКПП Jatco AY-K3, AMT ZF

 Автомобили ГАЗ/УАЗ

Система управления двигателем
Микас 5.4, Микас 7.1, Микас 7.6, Микас 10.3/11.3, Микас 10.3/11.3 +,
Микас 11 E2 / VS8, Микас 11МТ, Микас 11ЕТ, Микас 12/12.3, Bosch ME17.9.7, Bosch ME17.9.71

Антиблокировочная система
Bosch 8.0 (УАЗ), Bosch 8.1 (ГАЗ)

Требования к ПК:

  • Операционная система XP (32, 64), Vista (32, 64), Windows7 (32, 64), Windows 8 / 10
  • Свободное место на жестком диске - 30 Мб

Комплект поставки OpenDiagPro (USB)

  • диск с программой
  • руководство пользователя
  • ключ защиты

Программные модули для Opendiag (Приобретаются отдельно):

Renault - 900 руб.

Модуль поддерживает диагностику следующих моделей автомобилей:

  • Clio (двигатель, АКПП, имообилайзер, подушки безопасности)
  • Clio II (двигатель, АКПП, имообилайзер, подушки безопасности)
  • Clio II Ph2 (двигатель, АКПП, имообилайзер, электропакет) Megane/Scenic (двигатель, АКПП, имообилайзер, электропакет, подушки безопасности)
  • Megane II (двигатель (k-line))
  • Logan/Sandero (двигатель (Sirius 32 EMS3132, Sirius 34 EMS3134, 1,5L TDCI), имообилайзер, электропакет, подушки безопасности)
  • Largus (двигатель)
  • Laguna II (двигатель)
  • Symbol (двигатель, электропакет, подушки безопасности)

Hyundai - 1 000 руб.

Модуль поддерживает диагностику следующих моделей автомобилей:

  • Accent 2000-2007 (двигатель)
  • Accent/Verna 2006-2011 (двигатель)
  • Accent/Verna/Solaris 2011 ... (двигатель)
  • Getz 2003-2011 (двигатель)
  • Elantra 2012 ... (двигатель)
  • ix20 2011 ... (двигатель)

Программа может работать с тремя видами адаптеров: K-line адаптер, ELM327, а также J2534 (MiniVCI, OpenPort 2.0 и подобные).

Сравнение версий



Коммерческая

Бесплатная

K-line
да
да
ELM327
да
да
J2534 (MiniVCI, OpenPort 2.0 и подобные)
да
Поддержка CAN
да



Диагностируемые блоки

Bosch: M1.5.4 (N), MP7.0 (E2/E3), M7.9.7 (E2/E3/E4), ME17.9.7(ГАЗ/ВАЗ)
да
да
Январь: 5.1, 5.1.1, 5.1.2, 5.1.3, 7.2, 7.2+
да
да
Итэлма/Автэл: VS5.1, М73, М74, М75
да
да
Итэлма: M74CAN, M74CAN MAP (Гранта), M75CAN, M86 (Vesta)
да
Микас: 5.4, 7.1, 7.6, 10.3/10.3+, 11.3/11.3+, 11(Euro2)/VS8, 11МТ/11ЕТ, 12/12.3
да
да
Дополнительное оборудование автомобиля
АПС6/АПС6.1, ЭП Приора, ЭП Калина НОРМА, ЭП Калина ЛЮКС, ЭП Гранта,
усилители руля (Mando, КЭМЗ, Автоэлектроника, Авиаагрегат, Север/ДААЗ), ПБ (Autoliv ACU3), отопитель/климат, АБС (Bosch 5.3, Bosch 8.0, Bosch 8.1), блок управления стеклоочистителем.
да
да
комбинация приборов Гранта/Приора, ПБ (Takata), АБС Bosch 9.0/9.1 CAN, АКПП Jatco AY-K3
да
Дополнительный модуль Renault
да
Дополнительный модуль Hyundai да



Функциональные возможности

Поддержка дополнительных модулей (диагностика иномарок)
да
Настройка и сохранение наборов параметров
да
Набор
Редактирование, сохранение/загрузка из файла допусков параметров
да
Вывод на принтер графиков, ошибок, сервисных записей
да
Сохранение графиков в памяти
да
Огр.
Настройка буфера для хранения графиков
да
Запись идентификаторов ЭБУ
да
Активация регистратора
да



Обновления

Обновления программы бесплатно

Модуль Daewoo/Chevrolet Расширение для программы OpenDiagPro
для компьютерной диагностики автомобильных систем инжекторных автомобилей марки Daewoo/Chevrolet.
1 500
Модуль Hyundai Расширение для программы OpenDiagPro
для компьютерной диагностики автомобильных систем инжекторных автомобилей марки Hyundai
1 000
Модуль Renault Расширение для программы OpenDiagPro
для компьютерной диагностики автомобильных систем инжекторных автомобилей марки Renault.
900
Chipsoft J2534 Lite Адаптер v.1.5
для диагностики и программирования ЭБУ автомобилей по протоколу J2534, в режиме K-line адаптера, CANHacker
00000002113
9 088
DiaLink с BlueTooth J2534 адаптер
может быть использован для перепрограммирования ЭБУ, поддерживает режимы: диагностики ЭБУ SMSDiag3, адаптеров J2534, KL-line, ELM327, CANHacker
10 000
ELM327 Bluetooth v1.5 Универсальный адаптер
Версия 1.5 интегральной микросхемы elm327, новейшая и самая лучшей версии своем классе. Изготовитель: Китай
00000002011
997
ELM327 Bluetooth v1.5 Универсальный адаптер с кнопкой ON/OFF
миниатюрный и компактный ELM327 mini 1.5 Bluetooth всего 50*25*32 мм с кнопкой ON/OFF
00000002708
1 151
ELM327 v1.5 USB Универсальный адаптер, FTDI
ELM327 USB это последняя версия популярного адаптера для диагностики автомобилей по протоколу OBD II. Осуществляет диагностику по все протоколам OBD II (включая CAN). Работает при подключении к ПК через USB
00000002090
1 611
ELM327 Wi-fi v1.5 mini Универсальный адаптер, chip PIC18F25K8000000003036
1 228
OpenPort 2.0 Tactrix Адаптер J2534
Для осуществления программирования блока управления в том числе и с интерфейсом CAN. Производство Tactrix Inc. USA
00000002927
14 579
КL-Line USB Универсальный адаптер FTDI c разъемом OBDII
для диагностики ВАЗ, ГАЗ, AUDI, VW с 92г, SEAT, SKODA, OBDII (ISO-9141 EUROPA ASIA AMERICA) OPEL, VOLVO и другие
00000002677
1 228

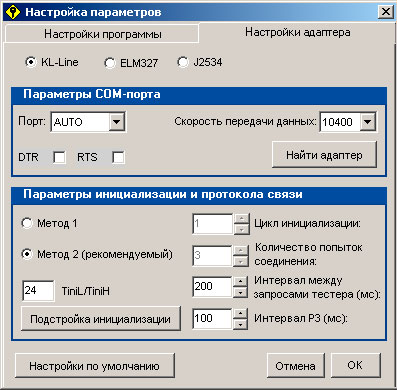

Настройки KL-Line адаптера

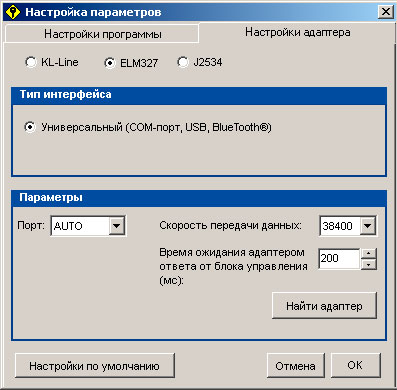

Настройки ELM327 адаптера


Выбор блока для диагностики

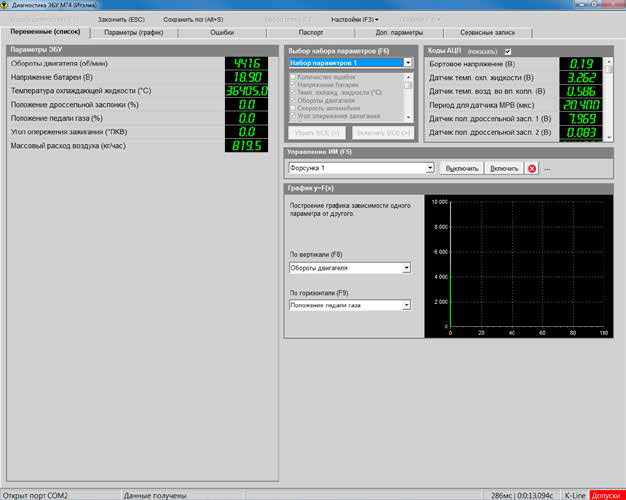

Диагностика ЭБУ

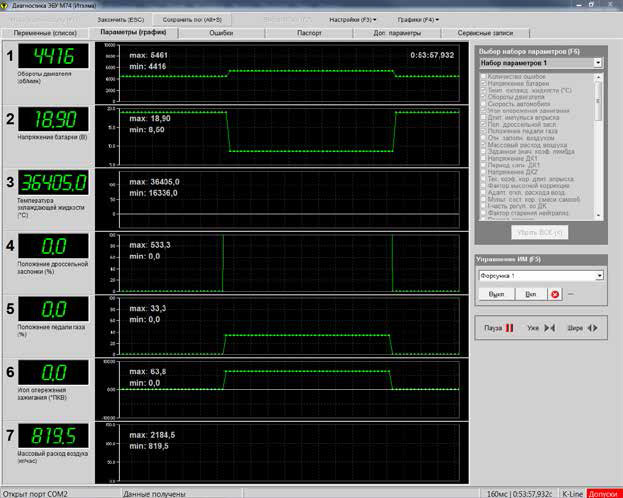

Вкладка «Параметры (График)»

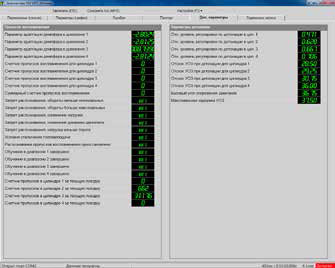

Вкладка «Дополнительные параметры»

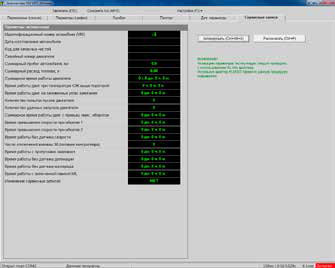

Вкладка «Сервисные записи»

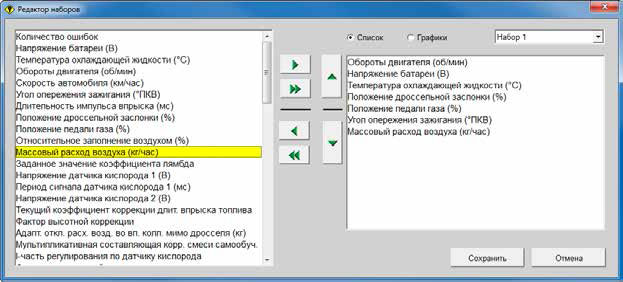

Редактор наборов
