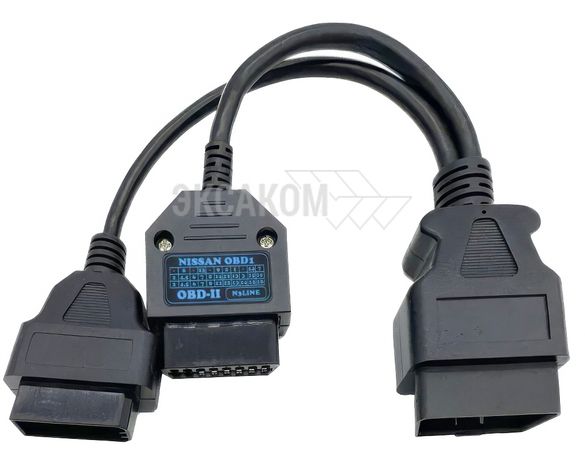

Переходник OBD2 - Nissan OBD1 для N3LINE
- Переходник OBD-II - Nissan OBD1 позволяет подключить интерфейс N3LINE к автомобилю Nissan с 14-PIN диагностической колодкой или автомобилю с OBD2 колодкой с протоколом DDL, использущим линию синхронизации.
- Переходник OBD-II - Nissan OBD1 заменяет по функциональности 2 переходника - OBD-II - Nissan 14PIN и OBD-II - Nissan preOBD-II.
Переходник имеет следующую распиновку:
| Nissan 14PIN | OBD-II (штекер) | OBD-II (розетка) | Сигнал | Назначение |
|---|---|---|---|---|
| 1 | 13 | 13 | RX | Прием данных в ECU |
| 2 | 12 | 12 | TX | Передача данных от ECU |
| 7 | 16 | 1,16 | IGN/VBAT | + напряжение зажигания, бортового напряжения |
| 8 | 4,5 | 4,5 | GND | Общий |
| 9 | 14 | 10,11 | CLK | Сигнал синхронизации 153,6кГц |
| 14 | 7 | 7 | DT | Обмен данными с ECU ABS |
| - | 15 | 15 | L-LINE | L линия диагностики |
| - | 2 | 2 | VPW | VPW линия диагностики |
| - | 3 | 14 | CAN-L | CAN Low линия диагностики |
| - | 6 | 6 | CAN-H | CAN High линия диагностики |
| - | 8 | 8 | IGN | + Напряжение зажигания |
