Переходника CAN SWITCHER [NISSAN]

Переходника CAN SWITCHER [NISSAN]

Переходник CAN SWITCHER [NISSAN] предназначен для подключение интерфейса N3LINE к разным CAN-шинам современных автомобилей Nissan. Автомобиль Nissan может имет в OBD-II разъеме до 3-х различных CAN-шин (например Nissan Leaf). Назначение контактов этих шин стандартизировано в пределах компании Renault-Nissan.

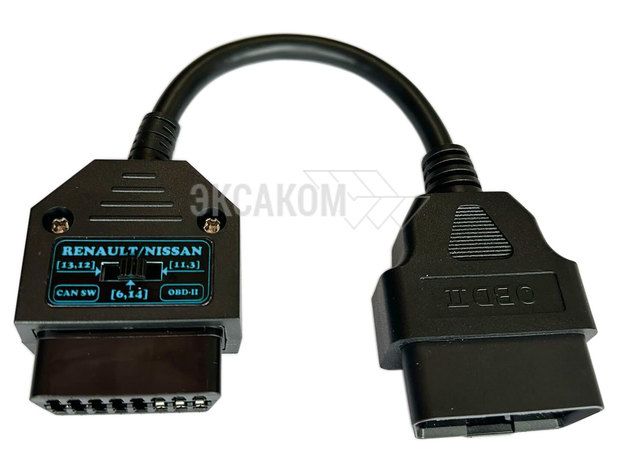

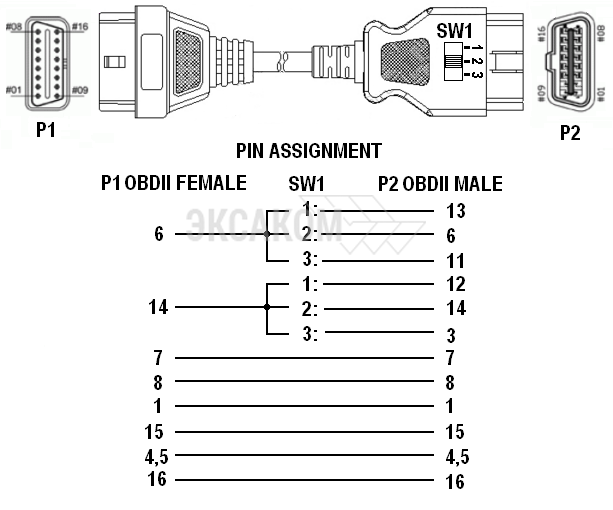

На следующем рисунке представлен чертеж переходника CAN SWITCHER [NISSAN] для интерфейста N3LINE с его распиновкой:

По чертежу видно, что переключатель SW1 (SS-23F02) может переключить контакты CAN-шины интерфейса к линиям 1:CAN[13,12]; 2:CAN[6,14]; 3:CAN[11,3].
