Piasini Serial Suite v.4.3

Serial Suite Piasini Engineering - Master это флешер-программатор предназначенный для программирования блоков управления многих японских авто и некоторых европейских, а также чип-тюнинга и удаления FAP/DPF-фильтров.

Работает как JTAG - BDM - K-line - L-line - RS232 - CAN-BUS программатор на чтение/запись. Полностью доработан  в России - инженерами компании AGK&Wenas.

Для правильного подключения к процессорам Hitachi SH 70XX (на некоторых свежих блоках) исправлены инструкции компании Piasini Engineering.

Генератор ключей, для регистрации программы, поставляется вместе c программатором!

Функции:

Serial suite Piasini engineering  is full kit of PIASINI and master version.it include all function in list of the following it can read all dump of chip by bin file.and you can write or edit this dump by yourself.

Serial suite Piasini engineering is full kit of PIASINI and slave version,it include all function like master version,but it can only read a part dump of chip by encrypt file,this dump is only for turning file and you have to send dump to profession company for turning file.anydiag.com

Ford/Mazda ecu tool include all function by OBD of the following.it is can read all dump by bin file.

SH 705X programmer include all function for reading renesas RENESAS mcu ,like 64F7055 64F7058 64F7059.those mcu ofen use in HONDA, MAZDA, NISSAN, VOLVO and a lot of car.

Это назначение ног 20-ти пинового разъема для подключения к MPC 5xx через BDM интерфейс выделены красным :

1-  VCC – на этот провод подается питание от блока двигателя
2-  TXD  - RS232
3 – SCK ---        AUDSCK
4 - SDI
5 – SRESET  --- AUDRST
6 - HRESET
7 – SDO
8 - VFL0
9 - VFL1
10 – TMS  ---    AUDMD
11----------------AUDSYNC
12----------------AUDATA0
13----------------AUDATA1
14----------------AUDATA2
15----------------AUDATA3
16 – OUTPUT –выходной ( здесь появляется или 0 или +5 вольт)
17 - INPUT
18 - PWR AUX
19 - RX RS232
20 – GND

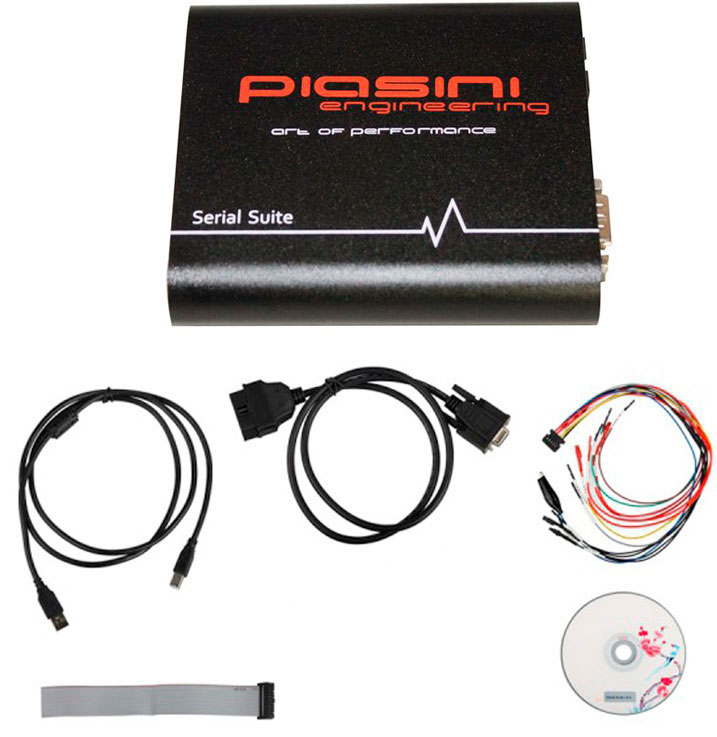

Комплект поставки:

Гарантия на комплект 6 месяцев.

Как это выглядит - примеры на фото  ниже:

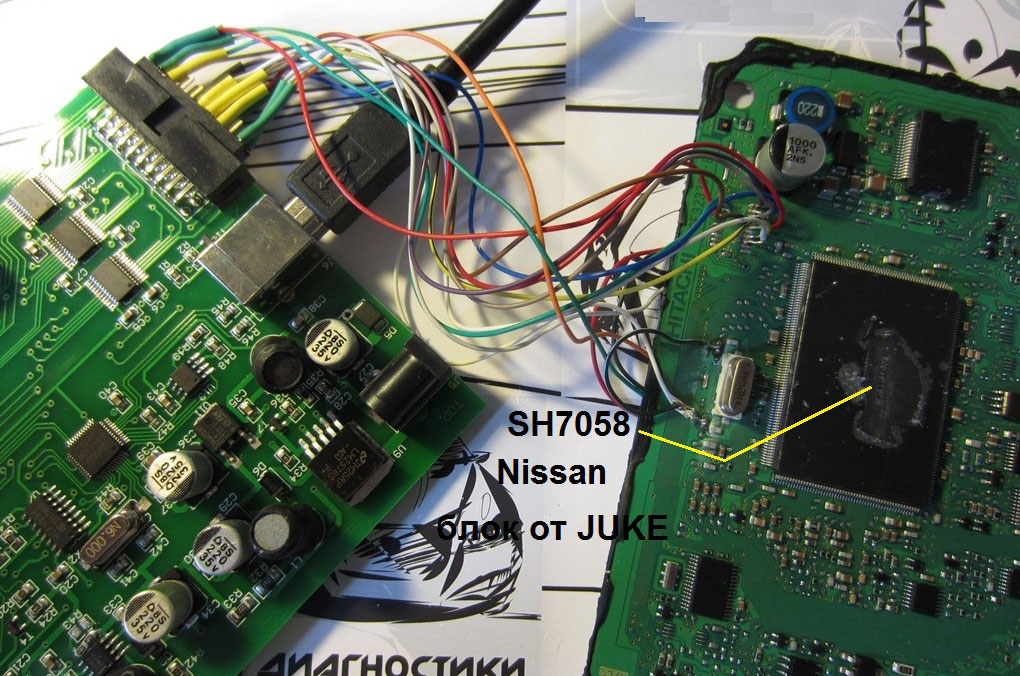

1. пример подключения к  блоку управления двигателем Nissan Juke

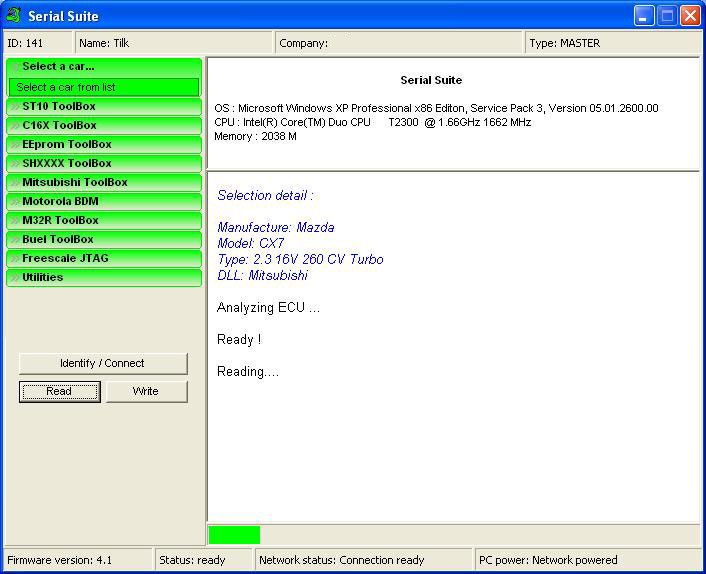

2. примеры работы программы.

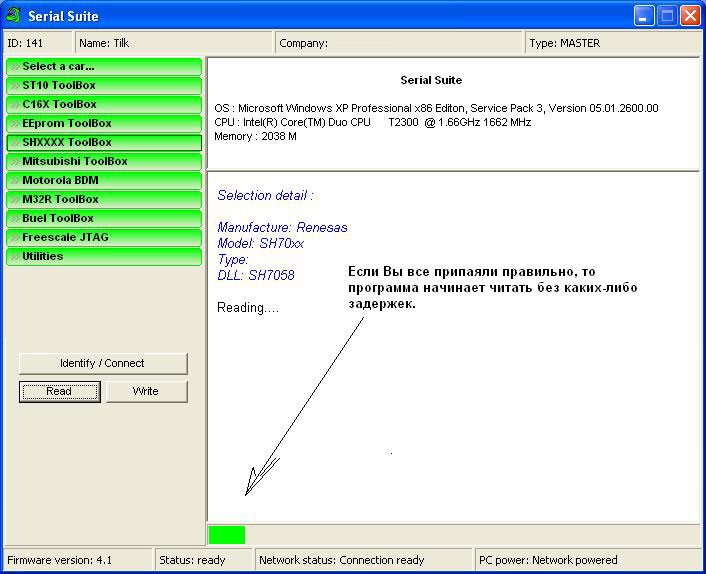

Чтение по К линии или по CAN Bus -выглядит так:
