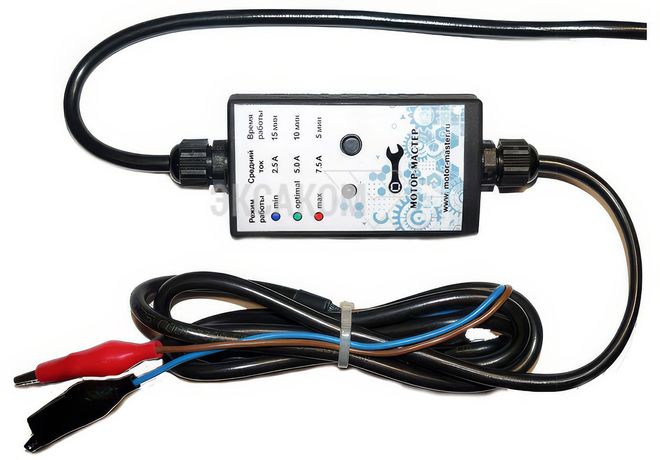

Регулятор мощности свечи накала РМ-02

Регулятор мощности РМ-02 - Электронный регулятор мощности, специально разработан для плавного пуска и останова, а также для и поддержания оптимального режима работы свечи накала модуля-испарителя. Его использование позволяет значительно продлить срок эксплуатации свечи. Кроме того, встроенный микроконтроллер, позволяет контролировать время работы свечи и настроить оптимальный режим работы в зависимости от требуемой интенсивности дыма. Также, в зависимости от выбранного режима, микроконтроллер запускает встроенный таймер времени работы, который соответствует: для режима "min"- время работы 15 мин, для "optimal"-10 минут, для "max"- 5 минут.

Примечание: Свеча накала - инерционный элемент и регулировать интенсивность дыма плавно практически невозможно. В результате проведенных многочисленных испытаний в устройстве применена трехступенчатая регулировка.

Устройство запитывается от штатной АКБ автомобиля или источника постоянного напряжения 10-14В и током не менее 10А.

Характеристики

Напряжение питания:
минимальное 10В
максимальное 14 В
Ток потребления:
минимальный 2.5 А
максимальный 8.5 А
Производительность: 10-15 л/мин
Время непрерывной работы свечи:
в максимальном режиме не более 5 мин
в среднем (оптимальном) не более 10 мин
в минимальном не более 15 мин
Защита от переполюсовки да

ВНИМАНИЕ! Использовать в качестве источника питания автомобильные зарядные устройства НЕДОПУСТИМО!

Выбор режима работы

Подключите кабель питания к аккумулятору автомобиля или источнику постоянного напряжения 11-15В и током не менее 5А.
Короткое нажатие кнопки (не более 1 сек.) вызовет короткое включение (не более на 1 сек.) светодиодного индикатора одним из цветов: синим, зеленым или красным. При каждом коротком нажатие свечение индикатора будет изменяться (включаться на 1 сек.) по кольцу: синий, зеленый, красный, синий, зеленый красный и т.д. Таким образом, происходит выбор режима работы. Например, если от короткого нажатия кнопки светодиод мигнул синим цветом, значит выбран режим «min» и последующее длительное удержание кнопки (более 3 сек.) вызовет включение выбранного режима, при этом светодиод включится и будет гореть постоянно синим цветом, после чего начнется отсчет внутреннего таймера, соответствующего выбранному режиму - 15 мин. По истечении этого времени светодиод погаснет, питание будет плавно снято со свечи накала.

Для принудительного выключения или для смены режима необходимо нажать и удерживать кнопку до выключения светодиода. При этом сеанс работы свечи накала будет прерван и питание плавно снято со свечи и устройство будет готово к выбору другого режима работы.
Цвет индикатора и соответствующий ему режим (ток свечи накала) и таймер (время работы) приведены в таблице ниже.

ВНИМАНИЕ!!!
Устройство содержит надежную электромеханическую защиту от подачи неправильного питания, даже если используемый Дымогенератор имеет контакт с кузовом.

НЕ допускается случайное попадание корпуса дымогенератора на положительную клемму АКБ, при правильной полярности подключения кабеля питания!!!
