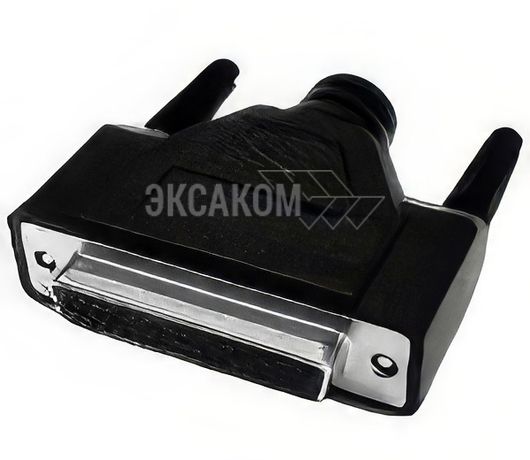

Адаптер Test для Scandoc Wlan

Адаптер Test для Scandoc Wlan

• Используется для тестирования всех аппаратных узлов прибора сканеров Scandoc Wlan, Scandoc Lan
• После завершения теста с использованием заглушки, IP-адрес прибора сбрасывается в первоначальное значение: 192.168.1.3.
• Тестовая заглушка сбрасывает настройки только того режима, в котором находится прибор (если прибор в режиме связи по кабелю LAN, то настройки Wi-Fi не сбросятся).

Порядок действий

1. Установите заглушку в разъём для подключения диагностического кабеля
2. Включите питание прибора, нажав кнопку «Power»
3. На приборе загорится красный индикатор. Это значит, что аппаратный тест начался ~ 2 минуты
4. По завершении теста индикатор либо погаснет (если аппаратных ошибок нет), либо выдаст код ошибки с помощью вспышек.

Распознавание кода ошибки

• Номер ошибки состоит из двух десятичных цифр.
• Каждая цифра кодируется количеством коротких вспышек индикатора.
• Длинная вспышка сигнализирует о начале кода.
• Пауза 3 секунды сигнализирует об окончании первой части и начале второй части кода.
• Пауза 4 секунды сигнализирует о конце кода.

Например, номер ошибки 31 будет выглядеть так: Длинный, короткий, короткий, короткий, пауза 3 секунды, короткий, пауза 4 секунды.
