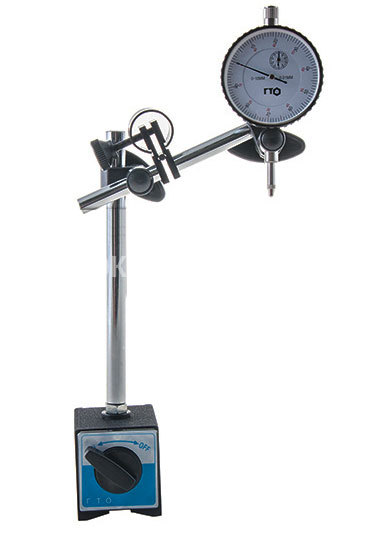

Штатив магнитный ШМ-II-Н ГОСТ 10197-70, ГТО (без индикатора)

  • Описание
  • Сопутствующие

Штатив магнитный ШМ-IIН предназначена для установки измерительных головок, имеющих цену деления 0,01 мм.

В основании штатива находится магнит постоянного типа.

По цилиндрической колонке перемещается муфта со стержнем и измерительной головкой, закрепленной на конце.

Технические характеристики магнитного штатива:

  • высота колонки - не менее (229/360) мм;
  • длина подвижного стержня — 151 мм;
  • диаметр отверстия для измерительной головки — 8H8;
  • усилие отрыва от поверхности — 588 Н; (справочно)
  • габариты магнитного основания - Д 58 x Ш 50 x В 55 мм
  • вес без упаковки - 1,32 кг

Магнитное основание дает возможность устанавливать штатив для измерительных головок ШМ-IIН на вертикальных и наклонных плоскостях без дополнительного крепления.
Эта модель комплектуется системой микроподачи (точной установки на размер).

Условия эксплуатации:

- Температура в процессе измерения: 20±10ºС
- Относительная влажность воздуха: не более 80 % при t=25ºС
- Атмосферное давление: 101,3±3 кПА
- Содержание агрессивных газов в окружающей среде не допускается.

Комплектность поставки:

- Штатив
- Футляр
- Паспорт с руководством по эксплуатации
