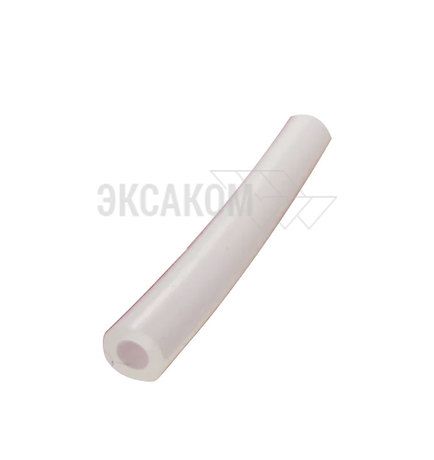

Трубка соединительная для фильтра NF-2002g Инфракар

применяется во всех моделях газоанализаторов Инфракар

! Внимание.

• Изменился тип поставляемого фильтра тонкой очистки для газоанализаторов "Инфракар".
• Поставляемые фильтры тонкой очистки для газоанализаторов "Инфракар" могут отличаться от уже установленных в приборе и ранее заказываемых.
  Новый тип фильтра отличается от предыдущего фильтра уменьшенной длиной. В связи с этим для обеспечения требований герметичности мы рекомендуем изменить способ установки нового фильтра на заднюю панель прибора (см. рисунок).
• Для установки фильтра требуется отрезок специальной трубки с наружным диаметром 9 мм и длиной 43 мм ( в комплект не входит, приобретается отдельно).

Рекомендации по установке нового фильтра:

• Обрезать фильтр до большего соединительного конуса.
• Одеть отрезок силиконовой трубки ( в комплект не входит ) на нижнюю часть фильтра до упора . Для этого потребуется приложить небольшое усилие. Для облегчения соединительную часть фильтра можно смочить водой.
• Свободный отрезок трубки одеть на штуцер прибора.
• На верхнюю часть фильтра одеть резиновый уголок и наклоняя фильтр одеть свободную часть резинового уголка на штуцер на панели.
• После установки поправить отрезок силиконовой трубки так, чтобы не было её смятия.

Комплект поставки:

• Трубка соединительная для фильтра NF-2002g Инфракар - 1 шт.
