Универсальный измерительный щуп TL-mlp Rotkee

Универсальный измерительный щуп TL-mlp является неотъемлемой частью осциллографа мотор-тестера. С его помощью выполняется большинство измерений в автомобильных разъемах, клеммах и других цепях.

Характеристики

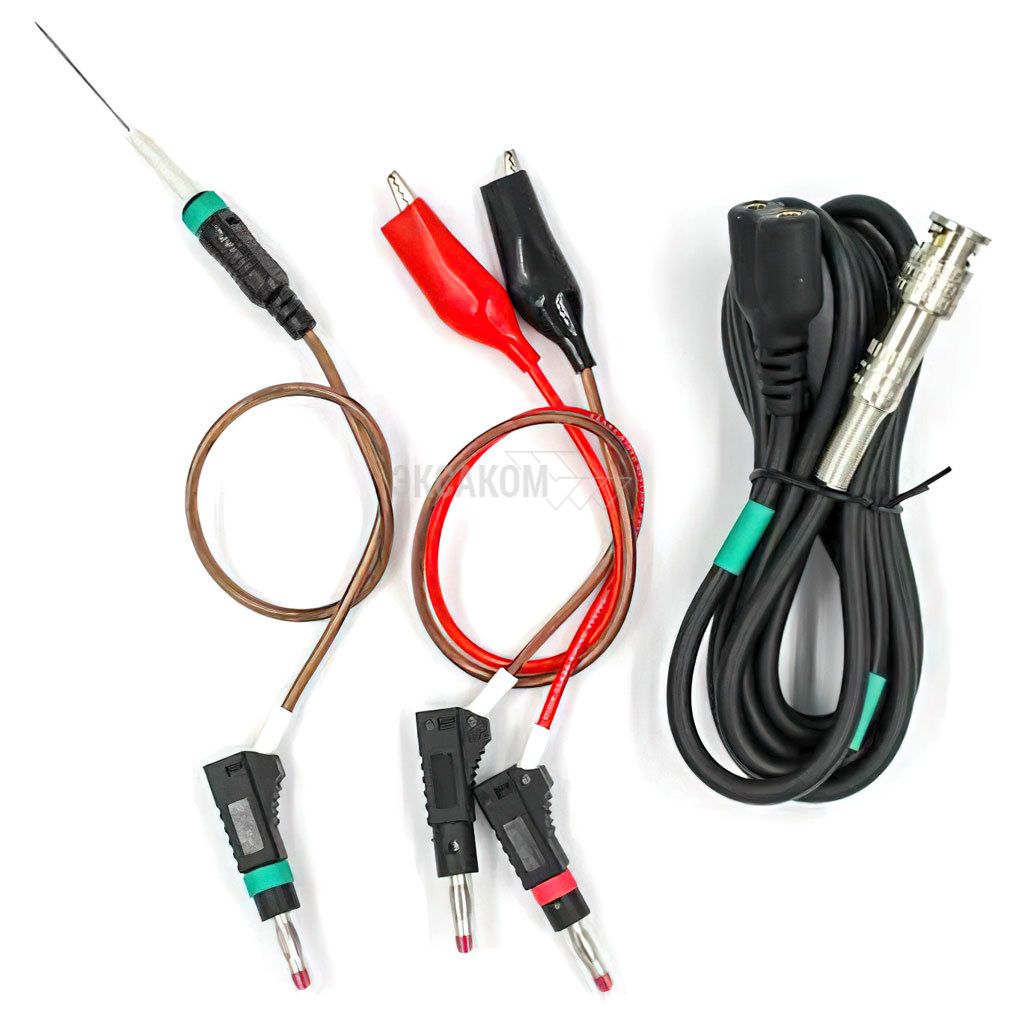

Комплектация

• Универсальный шнур – 1 шт
• Сменный щуп с гибкой иглой – 1 шт
• Сменный щуп с черным зажимом крокодил – 1 шт
• Сменный щуп с красным зажимом крокодил – 1 шт

Щупы имеют цветовую маркировку, поэтому цвет щупа в подкапотном пространстве может соответствовать цвету на экране осциллографа, что поможет сэкономить время на выяснения, что к чему подключено.

Конструкция щупа

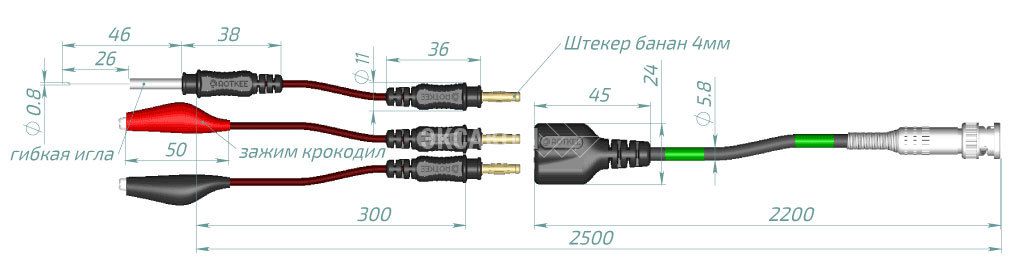

Дизайн осциллографического щупа разработан специально для проведения измерений на двигателях внутреннего сгорания. Используется мягкий микрофонный кабель с плотной экранирующей оплеткой, чтобы минимизировать уровень помех и получить высокую точность измеряемого сигнала. Разъемы измерительных щупов – «банан» 4 мм. Разъем для подключения датчика к осциллографу - BNC.

Стандартный разъем типа «банан» 4 мм позволяет быстро подключать/отключать/менять измерительные щупы, а также совместим с измерительными щупами от других производителей, и мультиметрами. Назначение каждого разъема указано на торце корпуса.

Сменные измерительные щупы изготовлены из мягкого кабеля в ПВХ изоляции. Щуп с гибкой измерительной иглой идеально подходит для подключения осциллографа к автомобильным разъемам и других труднодоступных мест. Тонкая игла и удобный держатель позволяет без повреждения проводки подключиться практически к любому разъему, не нарушая целостности цепи и изоляции электропроводки, что в дальнейшем сохранит ее от преждевременной коррозии. Пружина защищает иглу от случайного обламывания.

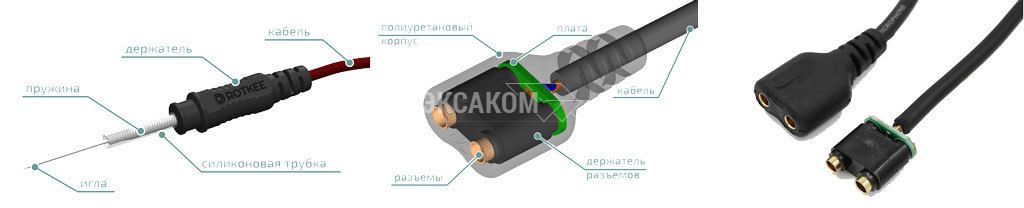

При разработке измерительного щупа особое внимание было уделено местам соединения сигнальных кабелей, как наиболее подверженное повреждениям. Внутри каждого соединения используется печатная плата, на которой располагаются электронные компоненты датчика, а сама плата несет силовую нагрузку, а также надежно крепит кабель. Данные монолитные соединения предотвращают обрыв кабеля при случайном рывке, а также значительно продлевает срок его службы.

Измерительный щуп разрабатывался для использования совместно с мотор-тестером MT Pro, но также может применяться и с любым другим осциллографом, подключается к любому аналоговому каналу.
