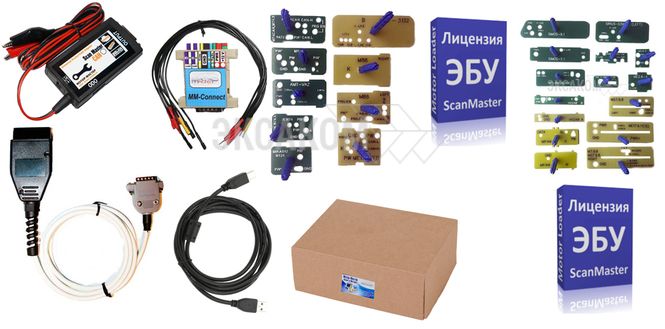

Загрузчик ScanMaster CAN(v2)+ 21 Лицензия

  • Описание
  • Комплектация
  • Сопутствующие
  • Видео
  • Документация, ПО
Scan Master CAN служит для работы в составе программно-аппаратного комплекса Мотор-Мастер.

Основные преимущества Scan Master CAN
  • Диагностика двигателей автомобилей на основе протокола CAN под управлением программного обеспечения Mотор-Скан, Мотор-Лоадер, Скан-тестер.
  • Выполнение функций автомобильного сканера  и  загрузчика ЭБУ по OBD протоколам K-Line и CAN.
  • Лицензия на на продукт Mотор-Скан прилагается бесплатно.
  • ПО поставляется в составе общего инсталятора Мотор-Мастер.

Функциональные возможности Scan Master CAN

Портативный сканер для комплексной диагностики систем, механизмов и агрегатов автомобилей.
В данном режиме выполняется определение неисправностей двигателя, контроль работы исполнительных механизмов, чтение либо сброс диагносических кодов неисправностей и и другие аналогичные функции.

Программатор ЭБУ
Программирование ЭБУ автомобилей с помощью плагина "Скан-тестер". Осуществляется идентификация и обновление в ЭБУ управляющей программы и калибровок ЭБУ.

Корректировка одометров / +программатор микросхем ЕЕПРОМ
Плaгин "Скан-тестер" применяется для корректировки параметров передаваемых на устройства панелей приборов, считывания и сохранения содержимого базовых типов микросхем ЕЕПРОМ по интерфейсам: I2C, SPI, Microwire.

Анализатор и генератор CAN шины
Плагин "Тест-Мастер" позволяет отслеживание неисправностей с защитой от перегрузок базовых исполнительных механизмов двигателя: форсунок, РХХ, модулей и катушек зажигания.

Поддерживаемые протоколы:
ISO 9141-2 (5 baud init, 10.4 Kbaud)
ISO 14230-4 KWP (5 baud init, 10.4 Kbaud)
ISO 14230-4 KWP (fast init, 10.4 Kbaud)
ISO 15765-4 CAN (11 bit ID, 500 Kbaud)
ISO 15765-4 CAN (29 bit ID, 500 Kbaud)
ISO 15765-4 CAN (11 bit ID, 250 Kbaud)
ISO 15765-4 CAN (29 bit ID, 250 Kbaud)

Расположение выводов выходных разъёмов.
DB-15F
1  - +12V
2  - QI1 (Prg.En.)
3  - Q1
4  - GND
5  - GND
6  - CAN1 H
7  - CAN1 L
8  - +5V
9  - n.c.
10 - Pwr.
11 - K-Line OUT
12 - VK-Line
13 - K-Line IN
14 - CAN0 H
15 - CAN0 L

IDC-10M
1  - +5V
2  - GPIO 4
3  - GND
4  - GPIO 3
5  - GND
6  - GPIO 2
7  - GND
8  - GPIO 1
9  - GND
10 - GPIO 0

В базовую лицензию Мотор-Лоадер (Motor-Loader) входит поддержка следующих ЭБУ:

- Январь 5.1 (чтение FLASH, EEPROM; запись FLASH, EEPROM), чтение/запись двухрежимных прошивок, удаление иммобилайзера;
- VS 5.1 (чтение FLASH, EEPROM; запись FLASH, EEPROM), чтение/запись двухрежимных прошивок, удаление иммобилайзера;
- MP7.0 (чтение калибровок (FLASH); запись калибровок (FLASH); запись full-FLASH);
- Январь 7.2 (чтение FLASH, EEPROM; запись FLASH, EEPROM), чтение/запись двухрежимных прошивок, удаление иммобилайзера;
- Январь 7.2+ (чтение FLASH, EEPROM; запись FLASH, EEPROM);
- BOSCH 7.9.7 (чтение FLASH, EEPROM; запись FLASH, EEPROM);
- BOSCH 7.9.7+ (чтение FLASH, EEPROM; запись FLASH, EEPROM);
- BOSCH 7.9.7 (+) - без доработки (запись FLASH);
- Микас-11 (M11 / M11-CR / M11-ET) (чтение FLASH, EEPROM; запись FLASH, EEPROM);
- Микас 12 (М124) (чтение FLASH, EEPROM; запись FLASH, EEPROM);
- Mикас-7.1/7.2 (чтение FLASH, EEPROM; запись FLASH, EEPROM), чтение/запись двухрежимных прошивок, удаление иммобилайзера;
- M7.3 Ителма (чтение FLASH, EEPROM; запись FLASH, EEPROM);
- M7.3 Автэл (Axxx, A373) (чтение FLASH, EEPROM; запись FLASH, EEPROM);
- Микас М10.3 (М113/M114) (чтение FLASH, EEPROM; запись FLASH, EEPROM);
- M74 (чтение FLASH, EEPROM; запись FLASH, EEPROM);
- M74 CAN (чтение FLASH, EEPROM; запись FLASH, EEPROM)
- M74.5 - без доработки (чтение FLASH; запись FLASH, чтение EEPROM, запись EEPROM).
- MR-140 (чтение FLASH; запись FLASH);
- ME17.9.7 (чтение FLASH; запись FLASH, чтение EEPROM, запись EEPROM).
- ME17.9.7 - без доработки (запись FLASH);
- M75 - без доработки (чтение FLASH; запись FLASH, чтение EEPROM, запись EEPROM).
- EMS-3121 (чтение FLASH; запись FLASH, чтение EEPROM, запись EEPROM).

ВНИМАНИЕ! Список поддерживаемых ЭБУ постоянно расширяется.

В Мотор-Скан (Motor-Scan) поддерживает работу со следующими типами блоков управления:

- Январь 7.2 Euro 2
- BOSCH 7.9.7 Euro 2 Euro 3 Euro 4
- BOSCH MP 7.0 Euro 2 Euro 3
- BOSCH 1.5.4 Я 5.1 VS - 5.1 Rus 83 Euro 2
- Микас 11 Euro 2
- Микас 11 Euro 3 мех. дроссель
- Микас 11 Euro 3 эл. дроссель
- Микас 11 Euro 3 Крайслер
- Микас 12.3
- М 7.3 Euro 3
- М 7.4
- М 7.4 CAN
- М 7.4 К
- M 7.5
- Микас 10.3 10.3+
- Микас 5.4
- Микас 7.1
- СОАТЕ версия 1
- СОАТЕ версия 2
- ME 17.9.7 ВАЗ ГАЗ
- ME 17.9.7 CAN
- MR140 (Daewoo Nexia, Chevrolet Lanos Rezzo Tacuma Lacetti Nubira Optra Aveo Kalos Epica Evanda Magnus)
- Sirius-D3 (Daewoo Matiz Spark)
- Sirius-D32 (Daewoo Matiz Spark)
- Sirius-D4 (Daewoo Matiz Spark)
- Sirius-D42 (Daewoo Matiz Spark)
- Sirius-D6 (Chevrolet Epica Evanda Magnus)
- Delphi Euro 3 (BYD F3)
- Renault K4M (Logan, Ларгус)
- Renault K7M (Sandero, Fluence, Duster)
а так же с ЭБУ дополнительного функционала автомобиля:
- Иммобилайзер АПС-6 АПС-6.1
- ЭМУР Калуга Махачкала Mando
- Климатическая установка САУО, САУКУ, Panasonic, VIS
- СНПБ 1118 2170
- Электропакет ПРИОРА НОРМА
- ABS Bosch 5.3 (нестандартное подключение: K-Line - OBD-II выв.12)
- Контроллер тормозной системы Teves (нестандартное подключение: K-Line - OBD-II выв.7 или выв.12)
- Трансмиссия ZF 4HP16
- блок управления подушкой безопасности ACU-3 (Калина Приора).

Программный модуль предоставляет следующие функциональные возможности:

наблюдение за параметрами работы ЭБУ
сохранение и загрузка прочитанных параметров
считывание диагностических кодов неисправностей и их статуса, сохраненных в памяти ЭБУ
очистка диагностических кодов неисправностей
отображение идентификационных данных ЭБУ
чтение сервисных записей для большинства типов ЭБУ
управление исполнительными механизмами
чтение статуса иммобилайзера
сброс ЭБУ

ВНИМАНИЕ! Список поддерживаемых ЭБУ постоянно расширяется
