Активный USB-датчик зажигания версии МК2 с программой "AndroSns MK2"

  • Описание
  • Документация, ПО

Активный USB-датчик зажигания версии MK2 c программой "AndroSns MK2" предназначен для бесконтактной экспресс-диагностики системы зажигания двигателей внутреннего сгорания методом визуальной оценки формы сигнала искры на экране смартфона или планшета с ОС Android версии 5.0 и новее.

Датчик подключается к смартфону или к планшету через USB-кабель, посредством кабеля OTG.

Новый USB-датчик и программа "AndroSns MK2" для Android устройств разработаны компанией АСЕLab на основе многолетнего опыта разработки и производства популярных приборов экспресс-диагностики "АВТОАС-ЭКСПРЕСС".

Активный USB-датчик зажигания c программой "AndroSns" предназначены для использования на станциях технического обслуживания, в автохозяйствах, владельцами автомобилей.

Видео. Активный USB-датчик зажигания c программой "AndroSns" на Android смартфоне


Примеры использования на Шкода Октавия и Рено Логан.

Система DIS
 Короткозамкнутые витки ИКЗ Сигнал управления топливной форсункой Раздел справки Меню программы

Примеры сигналов исправных систем зажигания

DIS - норма

 COP (ИКЗ) - норма


 COP (ИКЗ) - норма
Примеры сигналов систем зажигания с разными дефектами
  • Короткозамкнутые витки во вторичной обмотке катушки зажигания
  • Обрыв ВВ провода, свеча зажигания, наконечник ИКЗ (COP), ИКЗ или модуль зажигания
  • Обрыв или плохой контакт ВВ провода, наконечник (удлинитель) ИКЗ
  • Дефект свечи или ВВ провода
  • ИКЗ или модуль зажигания
  • Катушка зажигания
  • Дефектная свеча, ИКЗ, модуль зажигания
  • Катушка зажигания или шунтирующий нагар на свече
  • ВВ провода, нагар на свече
  • Дефект свечи, ВВ провод
  • Неисправность коммутатора зажигания

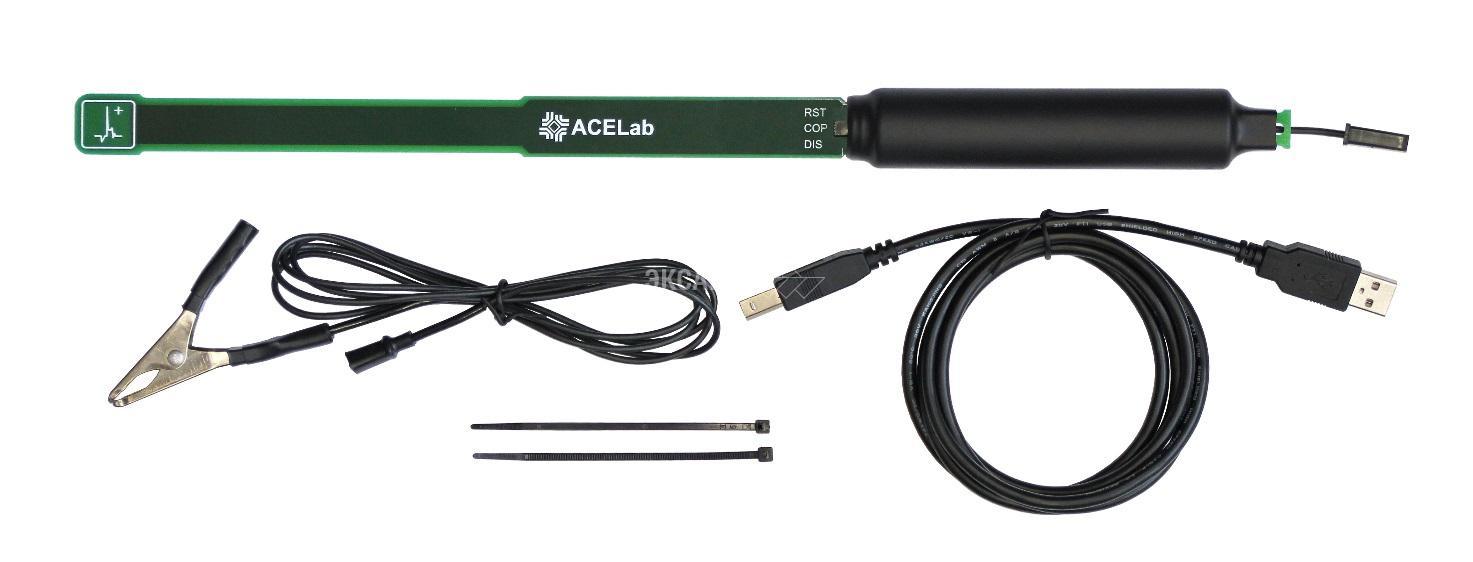

Комплект поставки активного USB-датчика зажигания версии MK2

  • Активный USB-датчик зажигания версии MK2 – 1 шт.
  • USB-кабель 2.0 AM-BM, 1,8м – 1 шт.*
  • Провод заземления с зажимом типа «крокодил» – 1 шт.
  • Кабельные стяжки – 2 шт.
  • Паспорт устройства – 1 шт.
  • Гарантийный талон – 1 шт.
  • Картонная упаковка – 1 шт

* - кабель OTG в комплект поставки не входит.



Технические требования к смартфону/планшету

Версия ОС Android 5.0 и новее;
Поддержка OTG или USB-Host
