Двухканальная USB-приставка (мотор-тестер) «АВТОАС-ЭКСПРЕСС 2МК3»
![](/MyWeb-Image/table/item_photos/field/file/content-field/content/content-type-field/type/equality-field/id/equality/6358/max-width/665/max-height/460/no-crop/1/1/complectb.jpg)
- В наличиив Екатеринбурге
- Доставка по России и мируПодробная информация
- Описание
- Комплектация
- Сопутствующие
- Видео
- Документация, ПО
"АВТОАС-ЭКСПРЕСС 2МК3" - двухканальная USB-приставка (мотор-тестер) с гальванической развязкой, предназначена для диагностики систем бензиновых и дизельных ДВС легковых и грузовых автомобилей.
USB-приставка "АВТОАС-ЭКСПРЕСС 2МК3" является развитием серии популярных приборов "АВТОАС-ЭКСПРЕСС", отличающихся надежностью, высокой помехоустойчивостью и исключительной простотой использования.
"АВТОАС-ЭКСПРЕСС 2М" - двухканальная USB-приставка (мотор-тестер), предназначенная для простой и оперативной диагностики систем зажигания всех типов, датчиков и исполнительных механизмов системы управления двигателем (включая системы со сдвоенными и индивидуальными катушками), а также для оценки состояния механики ДВС. Является продолжением серии популярных приборов "АВТОАС-ЭКСПРЕСС" и пришла на смену хорошо известному АВТОАС-ЭКСПРЕСС М. USB-приставка предназначена для использования на станциях технического обслуживания, в автохозяйствах, а также владельцами автомобилей. Работа с "АВТОАС-ЭКСПРЕСС 2" максимально автоматизирована, что позволяет сосредоточиться на поиске неисправности автомобиля и не тратить время на сложное подключение и управление программой, как в случае использования мотор-тестеров или специализированных автомобильных осциллографов.
Особенности:
- Чтобы работать с осциллографом, не надо производить трудоемких настроек, которые отвлекают от процесса поиска неисправности, - достаточно кликнуть на нужный режим работы и выбрать датчик. Есть автоматический режим работы синхронизации исследуемого сигнала.
- Устройство работает через USB порт, благодаря чему совместимо с большинством ноутбуков или персональных компьютеров (РС), работающих под управлением OS Windows XP / Vista / 7 / 8 / 10.
- Программа содержит справочную информацию с примерами сигналов и инструкциями по подключению и проведению диагностики.
Новое в функциональности
- Диагностика при помощи бесконтактных датчиков
Быстрая, простая и достоверная оценка состояния компонентов системы зажигания (катушек зажигания, высоковольтных проводов, свечей зажигания), проверка сигналов управления форсунками, РХХ, исправности выпрямительного моста генератора. Для съема сигналов используются штатные емкостный и индуктивный экспресс-датчики.
- Диагностика при помощи щупов-делителей напряжения
Использование 2 штатных щупа-делителя напряжения, при помощи которых контролируются сигналы: управления форсунками, первичной цепи зажигания, ДПКВ, ДПРВ, ДМРВ (MAF), ДАД (MAP), дроссельной заслонки (ДПДЗ), датчиков кислорода, датчиков с частотным выходом, регулятора холостого хода, сигналы ШИМ. Для работы с датчиками и исполнительными механизмами в программе реализованы различные специальные режимы с настройками под конкретные сигналы.

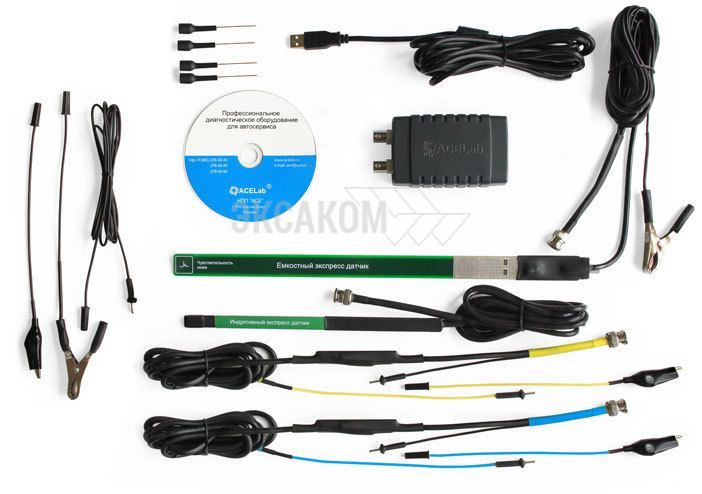

Комплектация:
- Двухканальная USB-приставка "АВТОАС-ЭКСПРЕСС 2МК3" – 1 шт.
- Емкостный экспресс датчик* – 1 шт.
- Индуктивный экспресс датчик* – 1 шт.
- Щуп-делитель напряжения – 2 шт.
- Провод заземления - 1 шт.
- Игольчатый адаптер – 4 шт.
* - Не входит в базовый комплект поставки "АВТОАС-ЭКСПРЕСС 2МК3"
![](/MyWeb-Image/table/files/field/file/content-field/content/equality-field/id/equality/399/1/complectb.jpg)
Работа с "АВТОАС-ЭКСПРЕСС 2М" максимально автоматизирована, что позволяет сосредоточиться на поиске неисправности автомобиля, а не тратить время на сложное подключение и управление программой, как в случае использования многоканальных мотор-тестеров или специализированных автомобильных осциллографов. "АВТОАС-ЭКСПРЕСС 2М" не требует настройки, обеспечивает автоматическую синхронизацию сигналов, позволяет сохранять снятые сигналы для последующего просмотра.
Программа USB-приставки "АВТОАС-ЭКСПРЕСС 2М" содержит справочную информацию с примерами сигналов и инструкциями по подключению и проведению диагностики.
![](/MyWeb-Image/table/files/field/file/content-field/content/content-type-field/type/equality-field/id/equality/400/1/HelpPages.png)

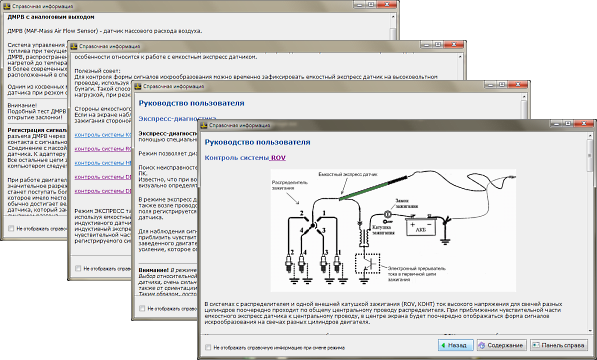

Справочная информация "АВТОАС-ЭКСПРЕСС 2"
Видео. Работа "АВТОАС-ЭКСПРЕСС 2М", примеры использования.
Диагностика при помощи бесконтактных экспресс-датчиков
"АВТОАС-ЭКСПРЕСС 2М" позволяет быстро, просто и достоверно оценить состояние компонентов системы зажигания (катушек зажигания, высоковольтных проводов, свечей зажигания), проверить сигналы управления форсунками, РХХ, исправность выпрямительного моста генератора.
Для съема сигналов используются штатные емкостный и индуктивный экспресс-датчики.
![](/MyWeb-Image/table/files/field/file/content-field/content/content-type-field/type/equality-field/id/equality/401/1/express.002.jpg)

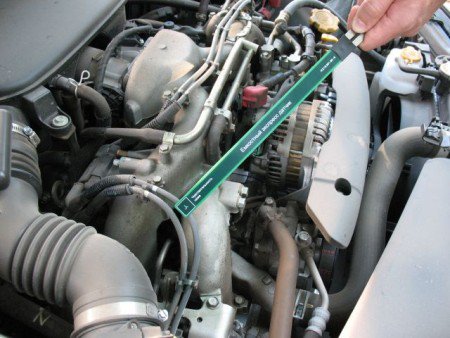

Съем сигнала вторичной цепи зажигания автомобиля Subaru
с помощью емкостного экспресс-датчика
![](/MyWeb-Image/table/files/field/file/content-field/content/content-type-field/type/equality-field/id/equality/402/1/express.007.jpg)
![](/MyWeb-Image/table/files/field/file/content-field/content/content-type-field/type/equality-field/id/equality/403/1/express.006.jpg)

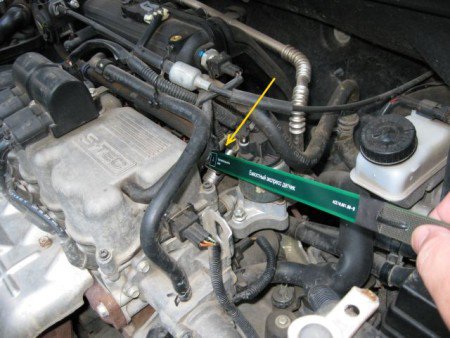

с помощью емкостного экспресс-датчика
![](http://eksacom.ru/MyWeb-Image/table/files/field/file/content-field/content/content-type-field/type/equality-field/id/equality/404/1/express.003.jpg)
![](/MyWeb-Image/table/files/field/file/content-field/content/content-type-field/type/equality-field/id/equality/405/1/express.005.jpg)

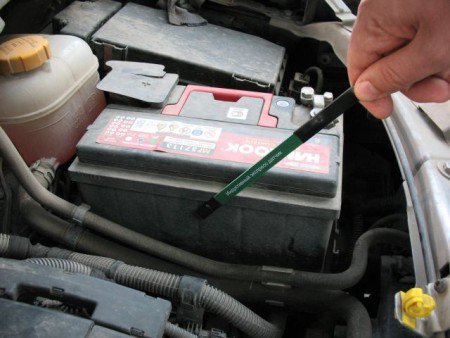

с помощью индуктивного экспресс-датчика
![](/MyWeb-Image/table/files/field/file/content-field/content/content-type-field/type/equality-field/id/equality/406/1/express.004.jpg)

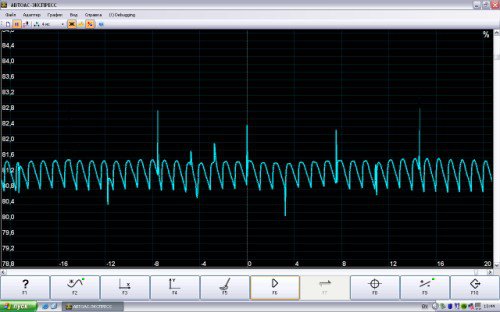

Сигнал диодов генератора
Диагностика при помощи щупов-делителей напряжения
В "АВТОАС-ЭКСПРЕСС 2М" используются 2 штатных щупа-делителя напряжения, при помощи которых контролируются сигналы: управления форсунками, первичной цепи зажигания, ДПКВ, ДПРВ, ДМРВ (MAF), ДАД (MAP), дроссельной заслонки (ДПДЗ), датчиков кислорода, датчиков с частотным выходом, регулятора холостого хода, сигналы ШИМ.

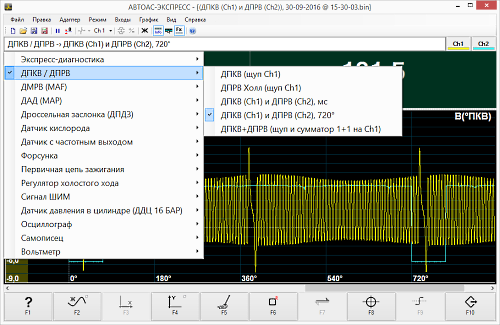

Для работы с датчиками и исполнительными механизмами в программе "АВТОАС-ЭКСПРЕСС 2М" реализованы различные специальные режимы с настройками под конкретные сигналы.
![](/MyWeb-Image/table/files/field/file/content-field/content/content-type-field/type/equality-field/id/equality/407/1/modes.500px.png)
![](http://eksacom.ru/MyWeb-Image/table/files/field/file/content-field/content/content-type-field/type/equality-field/id/equality/408/1/CrCam.png)
![](http://eksacom.ru/MyWeb-Image/table/files/field/file/content-field/content/content-type-field/type/equality-field/id/equality/409/1/IngIgn.png)
![](http://eksacom.ru/MyWeb-Image/table/files/field/file/content-field/content/content-type-field/type/equality-field/id/equality/411/1/CrankIgn.png)
![](http://eksacom.ru/MyWeb-Image/table/files/field/file/content-field/content/content-type-field/type/equality-field/id/equality/414/1/express.034.jpg)
Датчик положения дроссельной заслонки (ДПДЗ)
![](http://eksacom.ru/MyWeb-Image/table/files/field/file/content-field/content/content-type-field/type/equality-field/id/equality/418/1/express.044.png)
Сигнал ДМРВ при резком открытии дросселя
![](http://eksacom.ru/MyWeb-Image/table/files/field/file/content-field/content/content-type-field/type/equality-field/id/equality/415/1/express.035.jpg)
![](http://eksacom.ru/MyWeb-Image/table/files/field/file/content-field/content/content-type-field/type/equality-field/id/equality/413/1/express.032.jpg)
![](http://eksacom.ru/MyWeb-Image/table/files/field/file/content-field/content/content-type-field/type/equality-field/id/equality/412/1/express.031.jpg)
Сигнал управления форсункой.
Внизу график изменения длительности сигнала управления форсункой.
![](http://eksacom.ru/MyWeb-Image/table/files/field/file/content-field/content/content-type-field/type/equality-field/id/equality/419/1/idleCorr.500px.png)
Сигналы управления "моментным" РХХ
![](http://eksacom.ru/MyWeb-Image/table/files/field/file/content-field/content/content-type-field/type/equality-field/id/equality/416/1/express.037.jpg)
Первичная цепь контактной системы зажигания
![](http://eksacom.ru/MyWeb-Image/table/files/field/file/content-field/content/content-type-field/type/equality-field/id/equality/417/1/express.039.jpg)
Режим "Самописец".
"АВТОАС-ЭКСПРЕСС 2" не требует дополнительного усиления сигнала.
![](http://eksacom.ru/MyWeb-Image/table/files/field/file/content-field/content/content-type-field/type/equality-field/id/equality/410/1/140122.001.png)
Контроль сигнала ДПКВ + ДПРВ, снятого с помощью кабеля "Сумматор сигналов 1+1"
![]() | Hantek CC-65 BNC Токоизмерительные клещи до 65А для безконтактного измерения постоянного и переменного тока. | 00000000615 | 7 315 | |
![]() | Акселерометр «SENSOR ± 3g» Для диагностирования поршневых ДВС, путем оценки равномерности работы цилиндров, в основном, на режиме холостого хода | 00000006846 | 6 700 | |
![]() | Активный экспресс датчик зажигания (емкостный) для АВТОАС-ЭКСПРЕСС для бесконтактного контроля формы сигналов в электрических цепях системы зажигания, а так же в электрических цепях других элементов системы управления ДВС с низкой напряженностью внешнего электромагнитного поля. Например для контроля сигналов в первичной цепи индивидуальных катушек зажигания | 00000002581 | 7 950 | |
![]() | Датчик абсолютного давления «ДАД 2 БАР» для АВТОАС-ЭКСПРЕСС для контроля давления газов в впускном коллекторе, картере или на выходе выхлопной трубы ДВС при работе двигателя, а также в режиме стартерной прокрутки | 00000006260 | 9 500 | |
![]() | Датчик давления в цилиндре «ДДЦ 16 БАР» для АВТОАС-ЭКСПРЕСС для контроля состояния механической части автомобильных двигателей с искровым зажиганием, путем регистрации графика давления газов в одном из цилиндров работающего двигателя, без воспламенения топливовоздушной смеси в цилиндре, а так же в режиме стартерной прокрутки | 00000002216 | 16 700 | |
![]() | Дифференциальный щуп для АВТОАС-ЭКСПРЕСС Щуп позволяет регистрировать выходные сигналы датчиков, относительно цепи массы на разъёме датчика. | 00-00000397 | 4 800 | |
![]() | Кабель «Сумматор 4+2» для АВТОАС-ЭКСПРЕСС Предназначен для одновременной регистрации сигналов управления форсунками топливоподачи или сигналов первичной цепи зажигания индивидуальных катушек (ИКЗ) в двигателях с числом цилиндров от 3 до 6 | 00000007005 | 2 400 | |
![]() | Подвес для АВТОАС-ЭКСПРЕСС 2M Крючок-подвеc для крепления «АВТОАС-ЭКСПРЕСС 2М» на любой диагностической консоли или на капоте автомобиля, также обеспечивает надежную фиксацию разъема USB кабеля в разъеме USB приставки. | 00000000848 | 1 800 |
Двухканальная USB-приставка (мотор-тестер) «АВТОАС-ЭКСПРЕСС 2М»
АВТОАС ЭКСПРЕСС с активным экспресс датчиком зажигания
АВТОАС-ЭКСПРЕСС для диагностики систем зажигания
Двухканальная USB-приставка (мотор-тестер) «АВТОАС-ЭКСПРЕСС 2»
-
Программа для «АВТОАС-ЭКСПРЕСС 2» v3.8.1 (22.11.2019, 19 Мб)
Для «АВТОАС-ЭКСПРЕСС 2» и «АВТОАС-ЭКСПРЕСС 2М». Драйвер USB-приставки для Windows XP/7/8/10 включен в пакет установки программы. - Паспорт USB-приставки «АВТОАС-ЭКСПРЕСС 2M» (файл PDF, 13.02.2019, 497 Kб)
-
Паспорт USB-приставки «АВТОАС-ЭКСПРЕСС 2» (файл PDF, 22.09.2017, 476 Kб).
- Паспорт активного экспресс датчика зажигания (файл PDF, 5.10.2016, 304 Kб)
- Паспорт датчика давления «ДДЦ 16 БАР» (файл PDF, 5.10.2016, 233 Kб).
- Паспорт датчика абсолютного давления «ДАД 2 БАР» (файл PDF, 22.09.2017, 302 Kб).
- Паспорт акселерометра «SENSOR ± 3g» (файл PDF, 14.03.2019, 300 Kб)
-
Архив с файлами сигналов, зарегистрированных с помощью «АВТОАС-ЭКСПРЕСС 2» (14.2 Мб)
Для просмотра сохраненных сигналов подключение USB-приставки к компьютеру не требуется.
