Комплект сканера «АВТОАС-СКАН-МАКС» 22 прог. модуль

  • Описание
  • Комплектация
  • Документация, ПО
Компьютерная программа-сканер "АВТОАС-СКАН" предназначена для диагностики различных систем автомобилей отечественного и импортного производства (двигатель, АБС, подушки безопасности и др.) через диагностический интерфейс электронных блоков управления (ЭБУ) типа: ALDL, K,L-Line (ISO 9141-2, ISO 14230-4, KWP-2000, KWP-1281, KW-81, KW-82), J1850 PWM, J1850 VPW, CAN (ISO 11898-2 HICAN, ISO 11898-3 MSCAN, SAE J241 SWCAN, ISO 15765-4).

«АВТОАС-СКАН» состоит из базовой программы и набора специализированных программных модулей, каждый из которых предназначен для диагностики определенного семейства автомобилей.

Подключение компьютера к диагностическому разъему автомобиля осуществляется с помощью специализированного электронного адаптера «USB-ECU AS» и соотвествующих диагностических кабелей.

«АВТОАС-СКАН» работает под управлением ОС Windows 2000 /XP/ Vista/7/8/10 (x86, x64)

Программа-сканер «АВТОАС-СКАН» может использоваться совместо с мотор-тестерами «АВТОАС-ПРОФИ», «АВТОАС-ПРОФИ-2», «АВТОАС-ПРОФИ-3» и газоанализаторами «ИНФРАКАР» (Альфа-Динамика Химавтоматика), «АСКОН» (АВЕСТА), «АВТОТЕСТ» (МЕТА) в составе единого диагностического комплекса с сохранением результатов в общую клиентскую базу данных.

Требования к компьютеру

Минимальные:
- Операционная система Windows XP
- Оперативная память 512 Кб;
- USB-порт 2.0.

Рекомендуемые:
- Операционная система Windows XP / Vista / 7 / 8 (32-х или 64-х разрядная)
- Оперативная память 2 Гб;
- CD/DVD привод для инсталляции ПО;
- USB-порт 2.0.

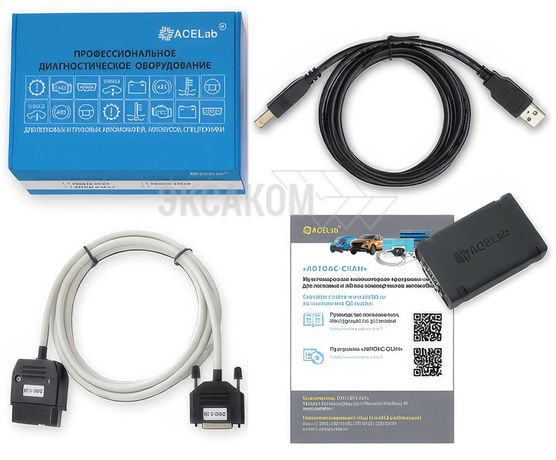

Комплекта сканера «АВТОАС-СКАН-МАКС»

Адаптер «USB-ECU AS 3»

Кабель диагностический
"OBD-II 24"

для подключения адаптера к диагностическому разъему типа ОВD-II (16-контактная колодка диагностики)

 Кабелем USB 2.0 3м

Пакет «АВТОАС-СКАН-FULL» 21 прог. модулей


Комплект программных модулей:
ВАЗ, ГАЗ, УАЗ, ИЖ, ЗАЗ, Fiat, Citroen, Peugeot, Daewoo, Chevrolet, Hyundai, Kia, Ssang Yong, Fuso, Isuzu, Toyota, Mazda, Nissan, Subaru, BYD, Chery, Geely, Great Wall, Haima, Lifan, VAG, Ford, Opel, Renault, OBD-II.

 D-диск, руководство по эксплуатации

 Упаковка, гарантийный талон

Поддержка пользователей «АВТОАС-СКАН»

Гарантийный срок эксплуатации адаптера «USB-ECU AS 2» 12 месяцев, кабелей 3 месяца.
Пользователь программы «АВТОАС-СКАН» имеет возможность бесплатно обновлять купленные им программные модули.

Основные режимы работы программы-сканера «АВТОАС-СКАН»:

Ниже приведено краткое описание основных режимов программы-сканера «АВТОАС-СКАН» используемых при диагностике большинства автомобилей и их систем: «ВАЗ», «ГАЗ», «УАЗ», «ЗАЗ», «ИЖ», «Daewoo/Chevrolet», «Hyundai», «KIA», «Ssang Yong», «Opel», «Renault», «VAG», «Ford», «Fiat/Iveco/PSA», «Fuso», «Toyota», «Mazda», «Nissan», «Subaru», «China», «OBD-II»*. Более подробное описание Вы найдете в руководствах пользователя программы опубликованных на странице технической поддержки.

* - описание режимов «АВТОАС-СКАН» при диагностике автомобилей группы VAG и OBD-II приведены на отдельных страницах в силу специфики этих диагностических протоколов.

Считывание, расшифровка и стирание кодов неисправностей - в этом режиме осуществляется считывание и обнуление кодов неисправностей (ошибок) регистрируемых ЭБУ диагностируемой системы. На экран выводятся цифровые коды ошибок, типы обнаруженных ошибок (текущие, сохраненные) и их расшифровка.


Считывание кодов ошибок

Контроль параметров** - отображение параметров работы системы, контролируемых ЭБУ в режиме реального времени. Программа позволяет просматривать параметры в цифровом и графическом виде. Смотрите также описание дополнительных режимов «Допусковый контроль», «Сканер+Газоанализатор», «График функции «Х=f(Y)» в руководствах пользователя.


Выбор параметров и формирование их в группы для последующего просмотра

Просмотр параметров в виде графиков

Табло параметров. Допусковый контроль.

График функции «Х=f(Y)». Зависимость расхода топлива от частоты вращения коленчатого вала.

Управление, тесты ИМ** - управление исполнительными механизмами диагностируемой системы для проверки их работоспособности. В зависимости от типа ЭБУ и диагностируемой системы, программа позволяет: включать/выключать форсунки, катушки зажигания, реле бензонасоса, реле вентилятора, индикатор "CHECK ENGINE", управлять регулятором холостого хода и т. д. Одновременно с управлением ИМ программа позволяет контролировать выбранные параметры работы системы в цифровом или графическом виде.


Меню выбора исполнительных механизмов

Изменение настроек, адаптация, сброс ЭБУ, сброс адаптаций ЭБУ** — указанные режимы доступны в программе , если поддерживаются системами самодиагностики самих ЭБУ, например: Январь 5.1, МИКАС 7.1, МИКАС 10.3 позволяют корректировать и запоминать новые настройки некоторых рабочих параметров (коэффициент коррекции СО, смещение УОЗ); МИКАС 11ЕТ позволяет проводить адаптацию электронной дроссельной заслонки; MR-140 (Delphi) - адаптацию сигнала датчика положения коленчатого вала двигателя и т. д.

Просмотр паспортных, идентификационных данных ЭБУ** - режим считывания сведений об ЭБУ диагностируемой системы (заводской номер ЭБУ, версия прошивки и т.д.)


Просмотр паспортных данных ЭБУ

Автоопределение типа ЭБУ** — для автомобилей ВАЗ, ГАЗ, УАЗ, ЗАЗ программа позволяет в автоматическом режиме определить тип ЭБУ электронной системы управления двигателем и настроиться на работу с ним.


Автоопределение типа ЭБУ

Сохранение результатов диагностики в базу данных программы — программа «АВТОАС-СКАН» позволяет позволяет сохранять коды обнаруженных неисправностей и мгновенное значение текущих параметров работы системы в базу данных программы, с привязкой к конкретному автомобилю и автовладельцу, в виде текстовых отчетов для последующего просмотра и распечатки. Так же предоставляется возможность сохранять графики параметров работы системы (до 40 сек) с последующим просмотром.


Клиентская база. Реквизиты клиента.

Клиентская база. Текстовый отчет результатов диагностики.

** - режимы доступны не для всех типов ЭБУ, диагностируемых систем, подробнее см. в таблицах поддерживаемых автомобилей и систем на страницах посвященных отдельным программным модулям «АВТОАС-СКАН». ов ("Коды неисправностей ЭБУ", "Параметры ЭБУ")
