Маршрутный компьютер Multitronics C-580

9 540

В наличии
в Екатеринбурге
Доставка по России и миру
Подробная информация

Описание
Файлы для скачивания

Совместимость
Multitronics C-580 устанавливается в место центрального воздуховода на автомобили Газель-Бизнес, УАЗ-Патриот (приборная панель до и после рестайлинга).

Автосвет
Автоматическое включение ближнего света фар при начале движения автомобиля.

Поддержка двух баков
Multitronics C-580 подключается к двум датчикам уровня топлива и работает с ними одновременно - актуально для автомобилей УАЗ-Патриот.

Отображение буксующих колес
Функция позволяет оперативно и без помощников определить буксующее колесо в сложных дорожных условиях и подложить под него предметы, позволяющие выехать из проблемного места: ветки, доски, сэндтраки; при буксовании на льду - песок, коврики. Также с помощью функции удобно контролировать тягу на ведущих колесах, не допуская их пробуксовывания и закапывания автомобиля. При наличии Bosch ABS 8, Bosch ABS 9.

Цветной дисплей
Цветной TFT дисплей 2.4" разрешением 320х240 и рабочей температурой от -20 градусов. Цветовое оформление дисплеев может быть настроено пользователем индивидуально (по RGB каналам). Четыре предустановленные цветовые схемы с быстрым переключением.

Мультидисплеи
6 настраиваемых дисплеев х 4 параметра, 4 настраиваемых дисплея х 7 параметров, 3 настраиваемых дисплея х 9 параметров, 8 графических настраиваемых дисплеев х 2 (или 1) параметр, 8 стрелочных настраиваемых дисплея х 2 параметра, 7 дисплеев средних параметров х 7 параметров, 2 дисплея парктроника, 4 горячих меню х 10 функций.

32-разрядный процессор
Мощный 32-разрядный процессор обеспечивает большую точность и скорость работы.

Подключение до 2-х парковочных радаров
Бортовой компьютер позволяет произвести подключение до 2-х парковочных радаров Multitronics одновременно (спереди и сзади).

Встроенный голосовой синтезатор
Голосовое сопровождение режимов, всех параметров, проговаривание их числовых значений, 21 голосовое предупреждение об авариях и выходах за пределы установок.

Проговаривание неисправности сразу при ее возникновении
При возникновении ошибки в ЭБУ автомобиля бортовой компьютер не только предупредит о факте ее возникновения, но и проговорит код ошибки и ее расшифровку. Таким образом водитель сразу же будет знать, стоит ли устранять причину ошибки немедленно или можно продолжить движение.

“Горячие меню” (быстрый вызов "Любимых функций")
“Горячие меню” позволяют осуществить быстрый доступ к функциям, расположенным в “Дисплее установок”. Пользователь может по своему усмотрению настроить состав “Горячих меню” (до 10 функций каждое) и нажатием всего одной кнопки вызывать список функций и настроек, находящихся в различных местах “Дисплея установок”. Существует четыре независимых “Горячих меню” для дисплеев Параметры, Средние, Таксометр и Парковка.

Журналы поездок и заправок
Журналы средних параметров на 20 поездок и 20 заправок.

“Обратный отсчет”
На экране компьютера возможно одновременное отображение до двух графиков мгновенных параметров. С помощью функции “Обратный отсчет” можно перемещаться по графикам (по оси времени, 259 отсчетов) и определять численные значения параметров в “прошлом времени”, а также сравнивать их между собой.

“Контроль качества топлива”
С высокой точностью отслеживается изменение расхода топлива или длительности впрыска. При изменении выводится предупреждение и числовое значение ухудшения / улучшения качества топлива (в процентах к эталону).

“Эконометр”
Позволяет устанавливать значение пробега на остатке топлива в баке и контролировать стиль поездки (расход топлива). На основании установленного пробега, средней скорости и расчетного расхода топлива, эконометр указывает время прибытия и отклонение от установленного пробега.

“Габариты” / “Газовое оборудование”
Бортовой компьютер предупредит как о невключенном ближнем свете при начале поездки, так и о невыключенных габаритах после окончания поездки. Возможно использование бортового компьютера совместно с газовым оборудованием: максимально точный расчет расхода топлива с учетом отдельной поправки для газа.

"Осциллограф"
Бортовой компьютер может работать в качестве осциллографа (при подключении опционального кабеля "Multitronics ШП-2"): наблюдение и анализ сигналов различных датчиков и цепей а/м непосредственно на экране компьютера, сохранение и перенос осциллограм на персональный компьютер. Сравнив записанный сигнал с эталонным, вы получаете дополнительную возможность диагностики узлов автомобиля в случае сложно диагностируемых неисправностей: износ, заклинивание, замыкание, плохой контакт и т.д. По своим возможностям “Осциллограф” максимально приближен к настольным решениям: имеется возможность управлять разверткой, триггером, измерять временные интервалы, оценивать амплитуды сигналов.

Обновление через интернет
Бортовой компьютер поддерживает самостоятельное обновление программного обеспечения с помощью встроенного разъема mini-USB с возможностью запоминания и переноса настроек в новые версии.

Сохранение файла конфигурации на ПК
Все настройки бортового компьютера могут быть сохранены в файл на ПК пользователя - это позволяет обмениваться конфигурационными файлами между пользователями. Сделав все необходимые калибровки на одном автомобиле (калибровку расхода топлива, скорости, бака), готовый файл конфигурации можно передать другим пользователям бортовых компьютеров Multitronics C340.

Расширенная диагностика
Диагностика до 30 дополнительных параметров, 11 бортовых систем, влияющих на состав выхлопа автомобиля, чтение данных стоп-кадра (до 40 параметров) при возникновении ошибки в работе системы (для автомобилей экологического класса не ниже Евро-3 при работе по протоколу "OBD2E").

Простая настройка
Большую часть настроек можно редактировать и сохранять при помощи программы с обычного персонального компьютера (при подключении стандартным кабелем mini-USB).

главное окно

настройка цветов

настройка параметров

настройка горячих меню

настройка бака

просмотр журналов поездок

Перенос статистики поездок на ПК
Статистика поездок может быть перенесена на персональный компьютер и импортирована в различные программы для дальнейшего анализа и ведения статистики за продолжительный период времени.

Отличие Multitronics C340 от Multitronics C350 - наличие голосового синтезатора

Протоколы

Протокол "Микас":
Микас 5.4
Микас 7.1, 7.2
СОАТЭ 301, 302, 309
Ителма VS5.6

Протокол "Микас 11":
Ителма VS8
Микас 11

Протокол "Микас 11Е3":
Микас 11ET
Микас 11CR

Протокол "Микас 7.6":
Микас 7.6

Протокол "Микас 10.3":
Микас 10.3
Микас 12.3

Протокол "EDC16 IVECO":
Bosch EDC16C39 (Iveco F1A 2.3 дизель)

Протокол "EDC16 ЗМЗ":
Bosch EDC16C39-6.H1 (ЗМЗ-51432)

Протокол "UAZ1797":
Bosch ME 17.9.7

Протокол "J1939":
Cummins ISF2.8s3129T

Протокол "Январь":
Январь 5.1
Bosch 1.5.4 (N)
VS 5.1 Ителма
Январь 7.2 (+)

Протокол "Бош М7.0":
Bosch MP7.0

Протокол "Бош М7.9.7":
Bosch М7.9.7 (+)
М73

Протокол "М74":
Итэлма М74 (кроме М74CAN)
Bosch ME17.9.7
Итэлма М75

Протокол "CAN, OBD2E":
Автомобили экологического класса не ниже Евро-3 с поддержкой протокола диагностики OBD-2

Дополнительные системы УАЗ
ABS 8 / 9 - антиблокировочная система Bosch ABS 8 / 9
Электропакет БУЭП 3163-6512020
Пульт климатической установки

Дополнительные системы ГАЗ
ABS 5.3 - антиблокировочная система Bosch ABS 5.3

Дополнительные системы ВАЗ
АПС-6 - иммобилайзер АПС-6, АПС-6.1, АПС-6.1 (комплектация "Люкс")
САУО - система автоматического управления отопителем
САУКУ - система автоматического управления климатической установкой
ЭМУР - электромеханический усилитель руля (Калуга, Махачкала, Mando)
СНПБ - система надувных подушек безопасности
СНПБ Ш-Н - система надувных подушек безопасности "Chevrolet-NIVA"
Takata - подушки безопасности "Lada Granta"
Электропакет - блок управления электропакетом "Приора", "Норма", "Люкс", "Гранта"
МДВ - модуль двери водителя "Калина Люкс"
БУСО - блок управления стеклоочистителем
ABS 8 / 9 - антиблокировочная система Bosch ABS 8 / 9
Bosch ABS/ESP9 - система стабилизации Bosch ABS/ESP9
АКПП Jatco AY-K3 - автоматическая коробка передач "Lada-Granta"

Спецификация

Напряжение питания 9...16 В

Энергонезависимая память

Средний потребляемый ток:

в рабочем режиме не более 0,35 А
в дежурном режиме не более 0,03 А

Дискретность представления информации (зависит от протокола):

- расход топлива 0,1 литра
- температура 1°С
- обороты вращения двигателя 1...40 об/мин
- напряжение АКБ 0,1 В
- напряжение ДУТ 0,01 В
- скорость 1 км/час
- расстояние 0,1 км
- уровень топлива в баке 1 литр
- расстояние в режиме "пробег до очередного техобслуживания" 1000 км

Рабочая температура окружающего воздуха -20°С...+45°С

Температура транспортирования и хранения -40°С...+60°С

Вход "Форсунка":

- форма сигнала прямоугольная
- полярность +/-

Выход "Управление ближним светом":

+12В с током не более 100 мА

Голосовой синтезатор

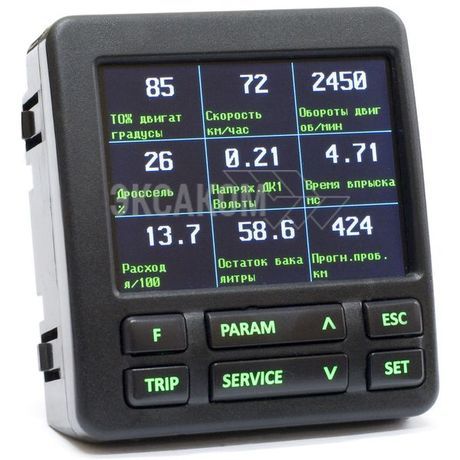

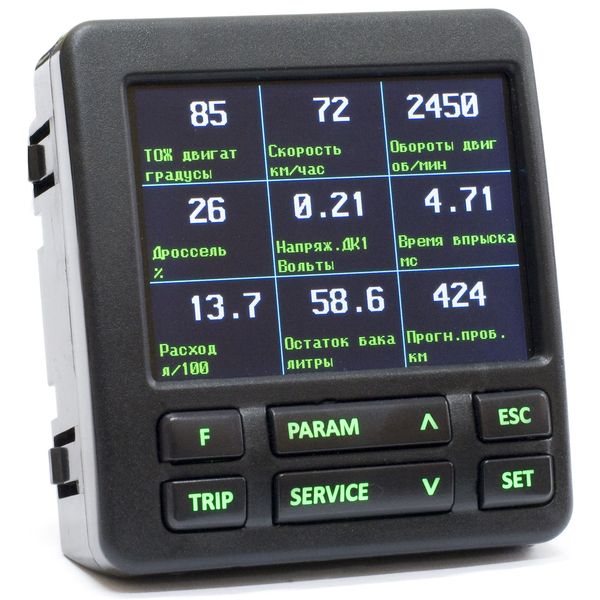

Multitronics C-580

Multitronics C-580 в рамке УАЗ-Патриот

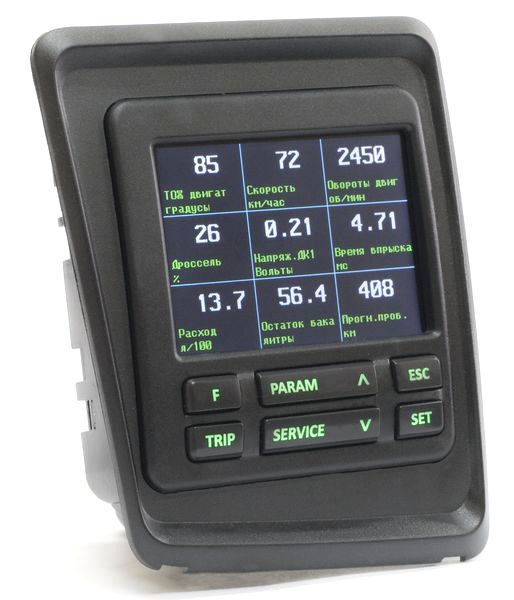

Multitronics C-580 в рамке Газель-Бизнес

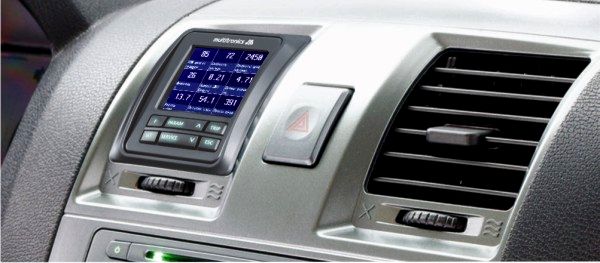

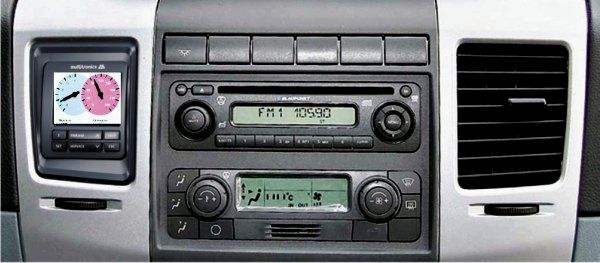

В салоне Газель-Бизнес

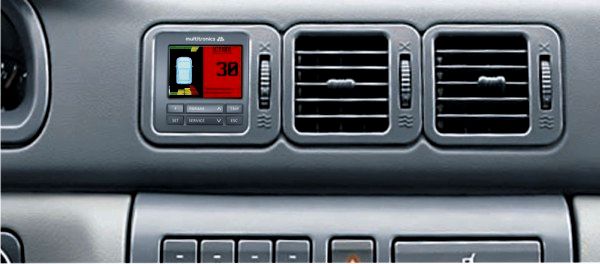

В салоне УАЗ-Патриот (рестайлинг)

В салоне УАЗ-Патриот (до рестайлинга)

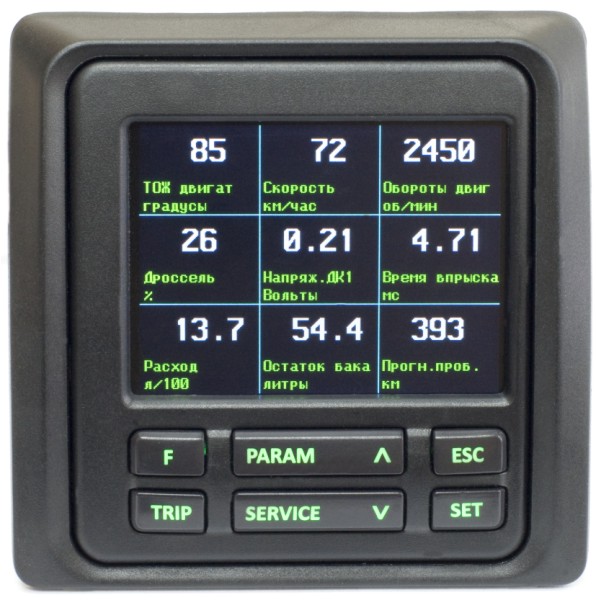

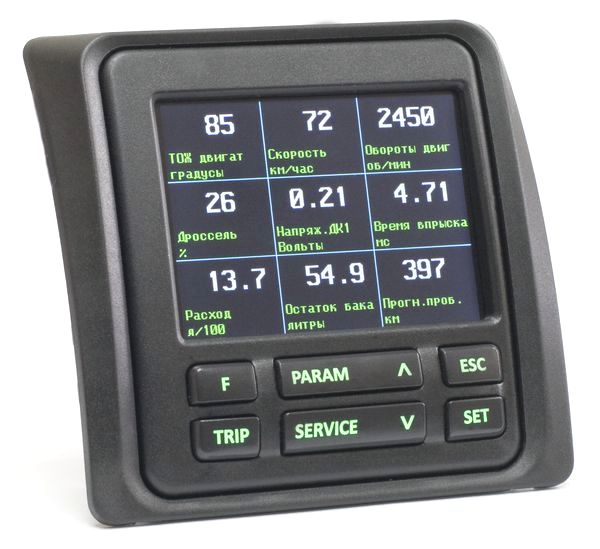

9 параметров

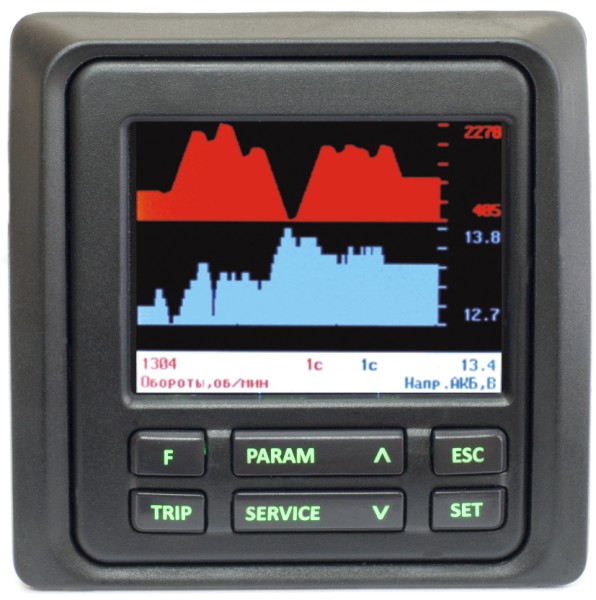

2 параметра (графики)

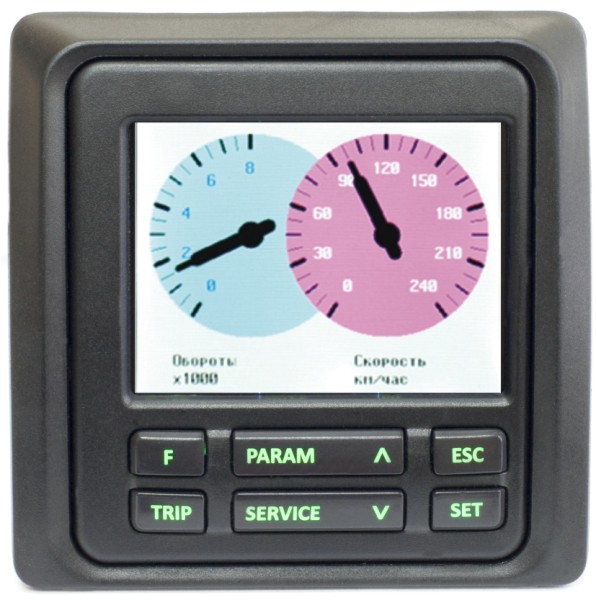

2 параметра (стрелки)

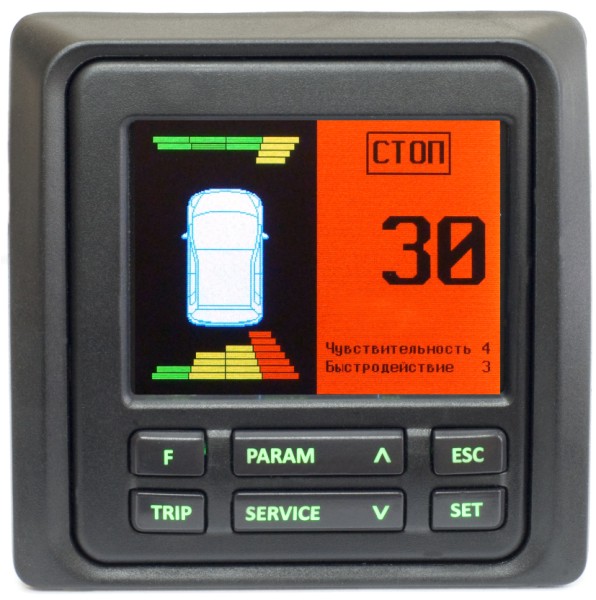

парктроник

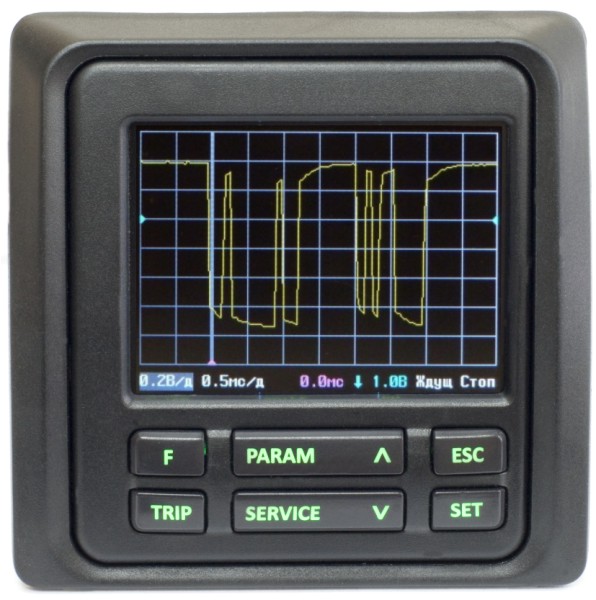

осциллограф

Функции

Список функций зависит от выбранного протокола диагностики и от поддержки их автомобилем

Параметры (стандартные)

1. Давление во впускном коллекторе
2. Длительность впрыска
3. Массовый расход воздуха (MAF)
4. Мгновенный расход в час
5. Мгновенный:
6. расход на 100 км
7. расход в час
8. Напряжение бортовой сети
9. Напряжение датчика кислорода 1
10. Напряжение датчика кислорода 2
11. Обороты двигателя
12. Остаток топлива в баке
13. Положение дроссельной заслонки
14. Положение дроссельной заслонки 2
15. Положение шагового двигателя
16. Поправка угла опережения зажигания
17. Прогноз пробега на остатке топлива
18. Расчетная нагрузка на двигатель
19. Скорость
20. Текущее время
21. Температура воздуха
22. Температура воздуха во впускном коллекторе
23. Температура охлаждающей жидкости двигателя
24. Угол опережения зажигания
25. Время в поездке
26. Количество израсходованного топлива за поездку
27. Пробег за поездку
28. Средний расход на 100 км
29. Средняя скорость

Стоимость поездки

30. Средние за поездку
31. время в поездке
32. пробег за поездку
33. израсходованное топливо за поездку
34. средняя скорость за поездку
35. средний расход на 100 км за поездку
36. средний расход в час за поездку
37. стоимость поездки

Средние с момента сброса

38. время с момента сброса
39. пробег с момента сброса
40. израсходованное топливо с момента сброса
41. средняя скорость с момента сброса
42. средний расход на 100 км с момента сброса
43. средний расход в час с момента сброса
44. стоимость с момента сброса

Средние общие (с момента установки МК)

45. общее время
46. общий пробег
47. израсходованное топливо всего
48. средняя скорость общая
49. средний расход на 100 км общий
50. средний расход в час общий
51. общая стоимость поездок

Средние в пробках

52. время в пробках
53. пробег в пробках
54. израсходованное топливо в пробках
55. средняя скорость в пробках
56. средний расход на 100 км в пробках
57. средний расход в час в пробках
58. стоимость в пробках

Средние не в пробках

59. время не в пробках
60. пробег не в пробках
61. израсходованное топливо не в пробках
62. средняя скорость не в пробках
63. средний расход на 100 км не в пробках
64. средний расход в час не в пробках
65. стоимость не в пробках

Средние от заправки до заправки

66. время до заправки
67. пробег до заправки
68. израсходованное топливо до заправки
69. средняя скорость до заправки
70. средний расход на 100 км до заправки
71. средний расход в час до заправки
72. стоимость до заправки

Таксометр

73. стоимость 1 км
74. стоимость 1 мин
75. стоимость подачи
76. пробег
77. время
78. стоимость поездки

Средние для бензина

79. время с момента сброса
80. пробег с момента сброса
81. израсходованный бензин с момента сброса
82. средняя скорость с момента сброса
83. средний расход бензина на 100 км с момента сброса
84. средний расход бензина в час с момента сброса
85. стоимость с момента сброса

Средние для газа

86. время с момента сброса
87. пробег с момента сброса
88. израсходованный газ с момента сброса
89. средняя скорость с момента сброса
90. средний расход газа на 100 км с момента сброса
91. средний расход газа в час с момента сброса
92. стоимость с момента сброса

Дисплей техобслуживания

93. Ошибки ЭБУ
94. Сброс ошибок
95. Дополнительные параметры ЭБУ
96. Состояние контрольных систем
97. Стоп-кадр
98. Паспорт ТС
99. Сервисные записи
100. Чтение и сброс кодов ошибок доп. систем ВАЗ, ГАЗ, УАЗ
101. поиск подключенных дополнительных систем
102. параметры дополнительных систем
103. Минимальное напряжение АКБ
104. Минимальная температура воздуха за сутки
105. Максимальная температура воздуха за сутки
106. Среднее напряжение АКБ
107. Замена воздушного фильтра
108. Замена масла в КПП
109. ТО форсунки
110. Замена ремня ГРМ
111. Замена охлаждающей жидкости.
112. Замена масла в дигателе
113. Замена свечей
114. Дата ТО
115. Оплата ОСАГО
116. Инфо производителя
117. Демонстрационный режим
118. Режим СТО

Установки - Управление

119. Включение / отключение виртуального замка зажигания
120. Заправка до полного бака
121. Заправлено
122. Теперь в баке
123. Принудительное включение вентилятора
124. Включение эконометра
125. Качество топлива по времени впрыска
126. Качество топлива по мгновенному расходу
127. Сушка свечей
128. Инициализация ЭБУ
129. Сброс ЭБУ
130. Поправка УОЗ

Установки - Поправка

131. Поправка скорости
132. Поправка расхода топлива (бензин)
133. Поправка расхода газа
134. Эталонный пробег
135. Эталонный расход топлива
136. Поправка температуры воздуха
137. Поправка напряжения АКБ
138. Начальный пробег
139. Полярность форсунки
140. Корректировка тахометра
141. Линейная калибровка бака
142. Сброс калибровки по 7 точкам
143. Тарировка бака

Установки - Источники

144. Источник включения замка зажигания
145. Чувствительность виртуального замка зажигания
146. Ручной или автоматический выбор протокола
147. Тип / подтип протокола
148. Способ расчета остатка топлива в баке
149. Расчет остатка топлива по 2 бакам
150. Объем полного бака
151. Метод калибровки бака
152. Источник показаний оборотов
153. Источник показаний расхода топлива (бензин, дизель)
154. Источник показаний расхода газа
155. Способ расчета прогноза пробега на остатке топлива
156. Средний расход на 100 км, введенный вручную
157. Назначение провода «Габариты» (габариты — бензин/газ)
158. Управление автоматическим включением ближнего света

Установки - Границы

159. Граница превышения температуры двигателя
160. Граница превышения оборотов
161. Граница превышения скорости
162. Граница скорости для расчета «Пробки» / «Не в пробках»
163. Граница низкого уровня топлива
164. Граница низкого напряжения АКБ
165. Граница высокого напряжения АКБ
166. Температура включения вентилятора охлаждения двигателя
167. Канал включения вентилятора охлаждения двигателя
168. Граница превышения впрыска / расхода топлива на ХХ
169. Граница прогрева двигателя
170. Граница скорости для замера времени разгона
171. Граница скорости для замера времени торможения

Установки - Время

172. Установка даты
173. Установка времени
174. Поправка хода часов
175. Время включения будильника
176. Активация будильника

Установки - Дисплеи

177. Выбор цветовой схемы
178. Сохранение цветовой схемы пользователя
179. Настройка цветовой палитры дисплея
180. Скорость вывода параметров на дисплей
181. Настройка яркости День
182. Настройка яркости Ночь
183. Управление яркостью: габариты, время, откл.
184. Время установки уровня «Яркость / День»
185. Время установки уровня «Яркость / Ночь»
186. Настройка цифровых дисплеев:
187. настройка цветов
188. настройка параметров
189. Настройка графиков:
190. настройка цветов
191. настройка параметров
192. диапазон графопостроителя
193. включение функции «Обратный отсчет»
194. Настройка стрелочных дисплеев:
195. настройка цветов
196. настройка параметров
197. настройка плавности движения стрелок
198. Отключение заставки при включении МК
199. Отключение названий дисплеев при переключении

Установки - Озвучивание сообщений

200. Журнал предупреждений
201. Уровень громкости
202. Отключение голосового сопровождения
203. Настройка приветствия «Здравствуйте»
204. Период автоповтора
205. Оповещение о повышенном напряжении
206. Оповещение о пониженном напряжении
207. Оповещение о превышении скорости
208. Прореживание оповещений о превышении скорости
209. Оповещение о превышении оборотов двигателя
210. Оповещение о низком остатке топлива в баке
211. Предупреждение о возможности образования гололеда
212. Оповещение о необходимости выполнения ТО
213. Оповещение о разгоне до установленной скорости
214. Оповещение о торможении с установленной скорости
215. Оповещение в режиме “Эконометр”
216. Период озвучивания в режиме “Эконометр”
217. Оповещение о невыключенных габаритах
218. Оповещение о невключенном ближнем свете
219. Оповещение при заправке бака до полного
220. Оповещение в режиме “Контроль качества топлива”
221. Оповещение при возникновении ошибки ECU
222. Оповещение о перегреве двигателя
223. Оповещение о прогреве двигателя
224. Отключение звука нажатия на кнопки
225. Отключение звукового приветствия при включении зажигания

Установки - Средние

226. Сброс данных за поездку
227. Сброс данных в «Дисплее Средние / Сброс1»
228. Сброс данных в «Дисплее Средние / Сброс2» (Заправка)
229. Сброс данных в «Дисплее Средние / В пробках»
230. Сброс данных в «Дисплее Средние / Не в пробках»
231. Сброс данных в «Дисплее Сброс3 Бензин» и «Сброс4Газ»
232. Стоимость 1 часа поездки
233. Стоимость 1 мин поездки
234. Стоимость 1 литра топлива (бензин / ДТ)
235. Стоимость 1 литра газа
236. Период сброса данных в «Дисплее Средние/Сброс1»
237. Период сброса данных в «Дисплее Средние/Сброс2»(Заправка)
238. Период сброса данных в«Дисплее Сброс3 Бензин»,«Сброс4 Газ»
239. Время непрерывания поедки
240. Вывод параметров «За поездку» при остановке двигателя
241. Автоматическая запись журнала поездок
242. Журнал поездок
243. Журнал заправок

Установки - Таксометр

244. Включение / выключение таксометра
245. Переключение тарифов день / ночь
246. Переключение номера тарифа
247. Общая стоимость всех поездок
248. Тип начала расчета: подача или минималка
249. Стоимость подачи
250. Стоимость минималки
251. Стоимость 1 мин в тарифе “День”
252. Стоимость 1 км в тарифе “День”
253. Стоимость 1 мин в тарифе “Ночь”
254. Стоимость 1 км в тарифе “Ночь”
255. Доплата за скорость 1 мин (режим “Шеф, гони”)
256. Доплата за скорость 1 км (режим “Шеф, гони”)
257. Порог скорости для включения режима “Шеф, гони”

Установки - Парковка

258. Кратковременное отключение парктроника
259. Включение / отключение парктроника
260. Настройка чувствительности
261. Настройка быстродействия
262. Критическое расстояние предупреждения
263. Тип озвучивания (голос / зуммер / без звука)
264. Порог скорости для функции “Антиподкат”
265. Порог расстояния для функции “Антиподкат”
266. Расстояние для предварительного предупреждения
267. Расстояние для работы функции “Фаркоп”
268. Удержание парктроника во включенном состоянии

Установки - Парковка вперед

269. Включение / отключение парктроника
270. Режим работы парктроника
271. Настройка чувствительности
272. Настройка быстродействия
273. Критическое расстояние предупреждения
274. Порог скорости для включения парктроника
275. Порог расстояния для включения парктроника
276. Программирование парктроника

Установки - Очистка горячих списков

277. Очистка “Горячее меню Параметры”
278. Очистка “Горячее меню Средние”
279. Очистка “Горячее меню Таксометр”
280. Очистка “Горячее меню Парковка”

Установки - Осциллограф

281. Сохранение осциллограммы
282. Режим работы осциллографа
283. Режим запуска осциллографа
284. Цена деления по оси времени
285. Диапазон входных напряжений (делитель)
286. Цена деления по оси напряжения
287. Уровень запуска
288. Запуск восходящим или нисходящим фронтом
289. Выход из режима осциллографа

Дополнительные возможности

290. Энергонезависимая память
291. Автоматическая регулировка яркости дисплея день / ночь
292. Формирование списков «Горячих меню»
293. Возможность самостоятельного обновления ПО
294. Сохранение настроек при обновлении ПО
295. Встроенный разъем mini-USB
296. Настройка МК с помощью программы на компьютере
297. Перенос журналов поездок на персональный компьютер
298. Перенос осциллограмм на персональный компьютер

Дополнительные параметры

для протокола "UAZ1797":

Параметр	Ед изм
обороты	об/мин
Желаемые обороты ХХ	об/мин
Ошибка регулировки оборотов ХХ	об/мин
Температура охлаждающей жидкости	град С
Температура охлаждающей жидкости при пуске	град С
Температура воздуха на впуске	град С
Фактор высотной коррекции
Угол опережения зажигания цил.1	град ВМТ
Угол опережения зажигания цил.2	град ВМТ
Угол опережения зажигания цил.3	град ВМТ
Угол опережения зажигания цил.4	град ВМТ
Время накопления заряда катушки	мс
Массовый расход воздуха	кг/час
Утечка дросселя	кг/час
Положение педали акселератора	%
Открытие дросселя	%
Длительность впрыска	мс
Наполнение результирующее	%
Цикловая подача	%
Аддитивная составляющая	%
Крутящий момент	%
Параметр лямда	%
Спад сигнала ДК1	сек
Фронт сигнала ДК1	сек
Желаемый параметр лямда
Мультипликативная составляющая
Время нагрева ДК1	сек
Время нагрева ДК2	сек
Коэф.продувки адсорбера	%

биты
Запрос иммо заблокирован	Да/Нет
Включение бензонасоса	Вкл/Выкл
Диагностика нейтрализатора активна	Да/Нет
Продувка адсорбера активна	Да/Нет
Зона лямда регулирования 1	Да/Нет
Готовность лямда зонд 1	Да/Нет
Готовность лямда зонд 2	Да/Нет
Бедная смесь ДК1	Да/Нет

Напряжение бортсети	Вольт
Напряжение ДМРВ	Вольт
АЦП 1-го датчика педали	Вольт
АЦП 2-го датчика педали	Вольт
АЦП 1-го датчика дросселя	Вольт
АЦП 2-го датчика дросселя	Вольт
Напряжение ДК 1	Вольт
Напряжение ДК 2	Вольт
Среднее значение сигнала ДК2	Вольт
Период сигнала ДК2
Изменение сигнала ДК2

биты
Неисправность датчика детонации	Да/Нет
Обнаружена детонация	Да/Нет
Регулировка УОЗ по детонации	Да/Нет
Плохая дорога для диагностики пропусков	Да/Нет
Отсутствует сигнал фазы	Да/Нет
Слабый сигнал датчика положения коленвала	Да/Нет
Счетчик пропусков влияющих на токсичность цил 1
Счетчик пропусков влияющих на токсичность цил 3
Счетчик пропусков влияющих на токсичность цил 4
Счетчик пропусков влияющих на токсичность цил 2
Счетчик пропусков повреждающих нейтрализатор цил1
Счетчик пропусков повреждающих нейтрализатор цил3
Счетчик пропусков повреждающих нейтрализатор цил4
Счетчик пропусков повреждающих нейтрализатор цил2
Общий счетчик пропусков цил 1
Общий счетчик пропусков цил 3
Общий счетчик пропусков цил 4
Общий счетчик пропусков цил 2

Коррекция УОЗ цил 1	град ВМТ
Коррекция УОЗ цил 3	град ВМТ
Коррекция УОЗ цил 4	град ВМТ
Коррекция УОЗ цил 2	град ВМТ
Нормализованный уровень детонации цил1	Вольт
Нормализованный уровень детонации цил3	Вольт
Нормализованный уровень детонации цил4	Вольт
Нормализованный уровень детонации цил2	Вольт
Интегрированный сигнал датчика детонации цил1	Вольт
Интегрированный сигнал датчика детонации цил3	Вольт
Интегрированный сигнал датчика детонации цил4	Вольт
Интегрированный сигнал датчика детонации цил2	Вольт
Разрушение нейтрализатора

Биты
Включение кондиционера	Вкл/Выкл
Включение вентилятора 1	Вкл/Выкл
Включение вентилятора 2	Вкл/Выкл
Холостой ход	Да/Нет
Отсечка топлива	Да/Нет
Динамический режим топливоподачи	Да/Нет
Кодирование вариантов	Да/Нет

Скорость автомобиля	км/час
Часовой расход топлива	л/час
Процент пропусков цил 1	%
Процент пропусков цил 3	%
Процент пропусков цил 4	%
Процент пропусков цил 2	%

Биты
Педаль тормоза нажата	Да/Нет
Педаль сцепления нажата	Да/Нет
Выключение 1 датчика тормоза	Да/Нет
Выключение 2 датчика тормоза	Да/Нет
Готовность кондиционера	Да/Нет
Запрос кондиционера	Да/Нет
Давление хладогента кондиционера выше макс	Да/Нет
Давление хладогента кондиционера выше средн	Да/Нет
Статус лампы неисправности
Статус лампы перегрева

Сервисные записи
Общий пробег контроллера в составе автомобиля
Время функционирования EEPROM
Счетчик циклов программирования контроллера
Счетчик превышений макс частоты вращения до 50 тыс км
Счетчик превышений макс частоты вращения более 50 тыс км
Счетчик превышений макс температуры двигателя до 50 тыс км
Счетчик превышений макс температуры двигателя более 50 тыс км
Счетчик превышений макс детонации в двигателе до 50 тыс км
Счетчик превышений макс детонации в двигателе более 50 тыс км
Счетчик неисправностей цепей форсунок до 50 тыс км
Счетчик неисправностей цепей форсунок более 50 тыс км
Счетчик превышений пропусков воспламенения до 50 тыс км
Счетчик превышений пропусков воспламенения более 50 тыс км
Счетчик перенапряжений в бортовой цепи до 50 тыс км
Счетчик перенапряжений в бортовой цепи более 50 тыс км
Запись сервисных данных активна

Паспорт
Модель автомобиля (информация может быть записана производителем автомобиля)
Заводской номер блока управления
Код блока управления
Идентификатор ПЗУ
Тип двигателя
Код запчастей информация может не указываться;
Дата прошивки ПЗУ
Тип блока управления
Номер блока управления (информация может не указываться)
Калибровки (информация может не указываться)
Программа

Дополнительные параметры для протокола "EDC16 IVECO":

Параметр	Ед изм
Обороты	об/мин
Желаемые обороты холостого хода	об/мин
Положение педали акселератора	%
Массовый расход воздуха	кг/час
Атмосферное давление	кПа
Температура впускного воздуха	град C
Температура ожлаждающей жидкости	град C
Температура двигателя	град C
Температура топлива	град C
Температура масла в двигателе	град C
Скорость	км/час
Ускорение	м/с2
Кол-во впрыснутого топлива (фактическое)	мг
Кол-во впрыснутого топлива (заданое)	мг
Номинальное давление топлива	МПа
Фактическое давление топлива	МПа
Регулирование давления наддува	%
Начало впрыска топлива	град

Флаги
Лампа неисправностей

Напряжение бортсети	В

Флаги
Реле накала
Индикатор накала

Датчик 1 положения педали акселератора	В
Датчик 2 положения педали акселератора	В
Массовый расход воздуха на отдельный цилиндр	мг/час
Напряжение датчика атмосферного давления	В
Напряжение датчика температуры впускного воздуха	В
Напряжение датчика температуры охл жидкости	В
Напряжение датчика температуры топлива	В

Флаги
Переключатель стоп сигнала
Педаль сцепления нажата

Соотношение моментов	%
Напряжение датчика магистрального давления	В
Активация дозирующего блока	В
Активация дозирующего блока	мА
Скважность импульсов блока дозатора	%
Положение клапана рециркуляции	%
Отн.кол-во обратного подвода выхлопных газов	%
Отключение впускного канала	%

Флаги
Кондиционер
Компрессор кондиционера
Предупреждающий индикатор ОГ (отработанных газов)

Паспорт
Идентификационный номер автомобиля (информация может быть записана производителем автомобиля)
Номер по каталогу автопроизводителя
Код ЭБУ поставщика
Код программы ЭБУ поставщика
Система или тип двигателя
Код мастерской или номер тестера информация может не указываться;
Дата программирования или производства ЭБУ
Идентификатор ЭБУ
Версия кодировки ЭБУ
Версия калибровочных данных ЭБУ
Версия загрузочной программы ЭБУ

Дополнительные параметры для протокола "EDC16 ЗМЗ":

Параметр	Ед изм
Частота вращения коленчатого вала двигателя	об/м
Заданная минимальная частота вращения на холостом ходу	об/м
Давление топлива в магистрале	кПа
Отклонение давления топлива в магистрале	кПа
Заданное значение (уставка) давление топлива в магистрале	кПа

Биты
Состояние дополнительного выключателя педали тормоза (нормально замкнутого - вход "K80")
Состояние педали сцепления
Состояние клеммы "15" бортовой сети

Замеренный массовый расход воздуха	кг/ч

Биты
Состояние индикатора свечей накаливания
Состояние сигнала управления реле свечей накаливания

Напряжение сигнала датчика 1 положения педали акселератора	мВ
Напряжение сигнала датчика 2 положения педали акселератора	мВ
Положение педали акселератора	%
Атмосферное давление (датчик в контроллере)	кПа
Напряжение сигнала датчика атмосферного давления	мВ
Напряжение датчика температуры охлаждающей жидкости	мВ
Температура охлаждающей жидкости двигателя	°C
Линеаризованное значение температуры топлива	°C
Напряжение бортовой сети автомобиля	В
Текущая скорость автомобиля	км/ч
Заданное цикловое наполнение топливом (цикл/цилиндр)	Мг/ц

Биты
Запрещение впрыска топлива от иммобилайзера

Заданное значение тока управления клапаном ТНВД	мА
Скважность сигнала управления клапаном ТНВД	%
Измеренное значение тока управления клапаном ТНВД	мА

Биты
Синхронизация по сигналам датчиков коленчатого и распределительного валов правильная?

Напряжение сигнала датчика температуры топлива	мВ
Структура впрыска топлива, побитно	мВ
Напряжение сигнала датчика давления топлива в магистрале	мВ

Биты
Сигнал главного выключателя педали тормоза (нормально разомкнутого - вход "K17")
Состояние педали тормоза

Крутящий момент двигателя	Нм
Отношение текущего крутящего момента к максимальному	%

Биты
Статус лампы иммобилайзера
Статус лампы токсичности OBD
Статус лампы неисправности системы EDC
Наличие воды в топливном фильтре (по датчику)

Скважность ШИМ-сигнала указателя температуры ОЖ	%
Скважность ШИМ-сигнала управления клапаном рециркуляции	%

Биты
Сигнал запроса на включение кондиционера

Цикловое наполнение цилиндров воздухом (цикл/цилиндр)	Мг/ц
Длительность ШИМ-сигнала датчика расхода воздуха	мсек

Биты
Сигнал обратной связи со свечей накаливания

Крутящий момент, заданный педалью акселератора	Нм
Скважность ШИМ-сигнала управления дроссельной заслонкой	%
Время работы контроллера в режиме работающего двигателя	сек
Одометр (пробег контроллера в составе автомобиля)	м
Температура всасываемого воздуха (на ДМРВ)	°C
Режим работы электровентилятора охлаждения двигателя	%

Биты
Состояние реле компрессора кондиционера

Давление хладагента в системе кондиционирования	кПа
Сигнал датчика давления хладагента в системе кондиционера	мВ

Паспорт
Идентификационный номер автомобиля (информация может быть записана производителем автомобиля)
Номер по каталогу автопроизводителя
Код ЭБУ поставщика
Номер версии ЭБУ поставщика
Код программы ЭБУ поставщика
Версия программы ЭБУ поставщика
Система или тип двигателя
Код мастерской или номер тестера (информация может не указываться)
Дата программирования или производства ЭБУ

Дополнительные параметры для протокола "Микас 10.3":

Параметр	Ед изм
УОЗ	°ПКВ
Длительность впрыска	мс
Давление	ммрт.ст.
Расход воздуха	кг/час
Факт.неравномерности цил.1
Факт.неравномерности цил.2
Факт.неравномерности цил.3
Факт.неравномерности цил.4
Сигнал детонации
Обороты двигателя	об/мин
Адаптация РХХ	шаг
Температура ОЖ	°C
Температура воздуха	°C
Дроссель	%
Заданное давление	ммрт.ст.
Мнгв.эффект. нейтрализатора	%
Напряжение д.кислорода1	В
Напряжение д.кислорода2	В
Колебания кузова	g
Напряжение бортсети	В
Нагрузка двигателя	%
Расчетное передаточное отн.
Расчетная передача
Доб. топливоподача	Gдоб
Скорость автомобиля	км/час
Расход топлива	л/час
Путевой расход топлива	л/100км
Накопление	мс
Продувка адсорбера	%
Положение педали газа	%
Заданное пол. привода дросселя	%
Сигнал управл.приводом дросселя	%
Средний сигнал детонации	%
Чувств.канала детонации
Детонац.уменьшение УОЗ	°ПКВ
Фильтр.напряжение ДК1	В
Фильтр.напряжение ДК2	В
Ср.частота сигнала ДК1	Гц
Ср.частота сигнала ДК2	Гц
Положение РХХ	шаг
Положение д.фазы	°ПКВ
Атм.давление	ммрт.ст.
Коррекция GxxO
Коррекция GOB
Смещение УОЗ по дет. цил.1	°ПКВ
Смещение УОЗ по дет. цил.2	°ПКВ
Смещение УОЗ по дет. цил.3	°ПКВ
Смещение УОЗ по дет. цил.4	°ПКВ
Изменение дросселя	% / с
Флаг наличия неисправностей
Флаг наличия детонации
Флаг прогрева двигателя
Флаг холостого хода
Флаг обогащения при ускорении
Флаг обогащения по мощности
Флаг работы двигателя
Флаг блокировки топлива
Флаг режима приоткрывателя
Топливоподача Gt
Заданное положение РХХ	шаг
Заданные обороты ХХ	об/мин
Изменение оборотов	об/мин / с
Ср.коррекция Klzav
Коррекция Klz
Отсутсв.активность ДК
Флаг переключения таблицы #2
Счетчик пропусков цил.1
Счетчик пропусков цил.2
Счетчик пропусков цил.3
Счетчик пропусков цил.4
Фаза вкл.форсунок 1 ряда цил.	°ПКВ
Сохр.значение корр.УОЗ	°ПКВ
Суммарный расход с нач.поездки	л
Напряжение датчика уровня топлива	В
Датчик положения педали газа	%
Напр. 1 дорожки педали газа	В
Напр. 2 дорожки педали газа	В
Напр. 1 дорожки дросселя	В
Напр. 2 дорожки дросселя	В
Напр.дат.давл. хладагента конд.	В
АЦП 1 дор.дросселя	В
АЦП датчика абс.давления	В
АЦП бортсети(кл.15)	В
АЦП температуры охл.жидкости	В
АЦП 2 дор.дросселя / пот.CO	В
АЦП канала детонации	В
АЦП диагностики заж.1 (канал12)	В
АЦП датчика кислорода1	В
АЦП датчика кислорода2	В
АЦП датчика раcхода воздуха	В
АЦП температуры воздуха	В
АЦП диагностики заж.4 (канал15)	В
АЦП диагностики заж.3 (канал14)	В
АЦП датчика неровной дороги	В
АЦП диагностики заж.2 (канал13)	В

Сервисные записи
Общее время работы двигателя	час
Общий пробег автомобиля	км
Время работы с превышением частоты вращения	час
Время работы с превышением температуры ОЖ	час
Время работы с детонацией	час
Время работы до 1000 об/мин	час
Время работы от 1000 до 2000 об/мин	час
Время работы от 2000 до 3000 об/мин	час
Время работы от 3000 до 4000 об/мин	час
Время работы от 4000 до 5000 об/мин	час
Время работы от 5000 до 6000 об/мин	час
Время работы от 6000 до 7000 об/мин	час
Время работы более 7000 об/мин	час
Время работы на альтерн.калибровке	час
Время работы с пропусками воспл	час

Паспорт
Модель автомобиля
Заводской номер блока управления
Код ЭБУ
Код программы ЭБУ
Версия программы ЭБУ
Система или тип двигателя
Код для запасных частей
Дата подготовки прошивки ПЗУ
Идентификационные данные

Дополнительные параметры для протокола "М74":

Параметр	Ед изм
ТОЖ	град С
обороты	об/мин
скорость	км/час
Уоз	град ВМТ
Впрыск	милисекунда
ДПДЗ Положение дросселя	%
ДППА Положение педали	%
Относительное заполнение воздухом	%
Расход воздуха	кг/час
Заданн знач Клямда
ДК1	Вольт
Период сигнала ДК1	милисекунда
ДК2	Вольт
Коэф коррекц впрыска
Фактор высотной коррекции
Адаптивное отклонение расхода воздуха во впускном коллекторе мимо дросселя	кг
Мультипликативная коррекция смеси самообучением
L-часть регулирования по ДК2
Фактор старения нейтрализатора	%
Расход топлива	л/час
Твв	град С
Коэф продувки адсорбера	%
Концентрация топлива в адсорбере
Отскок УОЗ по детонации	град ВМТ
Желаемые обороты ХХ	об/мин
Разница крутящего момента от адаптированного крутящего момента	%
Нормальная утечка воздуха через дроссель
Потребность в моменте для регулирования ХХ l часть	%
Потребность в моменте для регулирования ХХ PD часть	%
ТОЖ при пуске	град С

флаги1
Проверка нейтрализатора завершена
Проверка системы улавливания паров бензина завершена
Проверка ДК1 завершена
Проверка ДК2 завершена
Контроллер обучен
Контроллер не заблокирован
Обход пройден
Пароль обхода запрограммирован
Ошибка связи с иммобилайзером
Быстрый старт разрешен
Реле Бензонасоса
Педаль тормоза
Педаль сцепления
Запрос вкл кондиц
Вкл кондиц
Флаг высокого давлеения в системе кондиц
Вент1
Вент2
Холостой ход
Признак обогащения по мощности
Продувка адсорбера активна
Готовность ДК1
Флаг обратной связи по ДК1
Готовность ДК2
Флаг обратной связи по ДК2
Признак разрешения адаптации топливоподачи
Отсечка топлива
Контроль детонации активен
Динамический счетчик не равен нулю
Обнаружение пропусков зажигания приостановлено
Признак обнаружения неровной дороги
Контроль регистрации функциональности активен
лампа СЕ

Время работы	минут
АЦП датчика температуры охл. Жидкости	В
АЦП датчика температуры воздуха на впуске	В
Период для датчика массового расхода воздуха	мкс
АЦП датчика положения дросселя 1	В
АЦП датчика положения дросселя 2	В
АЦП датчика положения педали газа 1	В
АЦП датчика положения педали газа 2	В
АЦП ДК1	В
Сопротивление ДК1	Ом
АЦП ДК2	В
Сопротивление ДК2	Ом
АЦП датчик детонации	В
Отн. Уровень регулировки по детонации в цил 1	В
Отн. Уровень регулировки по детонации в цил 2	В
Отн. Уровень регулировки по детонации в цил 3	В
Отн. Уровень регулировки по детонации в цил 4	В
Отскок УОЗ при детонации для цил 1	град
Отскок УОЗ при детонации для цил 2	град
Отскок УОЗ при детонации для цил 3	град
Отскок УОЗ при детонации для цил 4	град
Базовый УОЗ	град
Максимальная задержка УОЗ	град
Параметр адаптации демпфера в диапазоне 1	град
Параметр адаптации демпфера в диапазоне 2	град
Параметр адаптации демпфера в диапазоне 3	град
Параметр адаптации демпфера в диапазоне 4	град
Счетчик пропусков в цил 1, влияющих на токсичность	шт
Счетчик пропусков в цил 3, влияющих на токсичность	шт
Счетчик пропусков в цил 4, влияющих на токсичность	шт
Счетчик пропусков в цил 2, влияющих на токсичность	шт
Суммарный счетчик пропусков , влияющих на работу нейтрализатора	шт

Флаги1
Запрет распознавания, обороты меньше минимальных
Запрет распознавания, обороты больше максимальных
Запрет распознавания, изменение нагрузки
Запрет распознавания, изменение динамики движения
Запрет распознавания, нагрузка меньше порога
Условия отключения топливоподачи
Распознавание пропусков не приостановлено
Обучение в диапазоне 1 завершено
Обучение в диапазоне 2 завершено
Обучение в диапазоне 3 завершено
Обучение в диапазоне 4 завершено
Счетчик пропусков в цил 1 за текущую поездку	шт
Счетчик пропусков в цил 2 за текущую поездку	шт
Счетчик пропусков в цил 3 за текущую поездку	шт
Счетчик пропусков в цил 4 за текущую поездку	шт

Сервисные записи
Идентификационный номер автомобиля /Первый символ строки
Дата изготовления автомобиля Первый символ строки
Код мастерской или номер тестера
Серийный номер двигателя
Суммарный пробег автомобиля
Суммарный расход топлива
Суммарное Время работы двигателя
Время работы с превышением температуры ОЖ
Время работы на заниженных УОЗ
Число попыток запусков двигателя
Число успешных запусков двигателя
Время работы с превышением частоты вращения
Время превышения скорости при обкатке 1
Время превышения скорости при обкатке 2
Время работы без датчика скорости
Число отключения клеммы 30
Время работы с пропусками зажигания
Время работы без датчика детонации
Время работы без датчика кислорода
Время работы с включенной лампой MIL
Изменение сервисных записей

Паспорт
Идентификационный номер автомобиля (информация может быть записана производителем автомобиля)
Номер по каталогу автопроизводителя
Код ЭБУ поставщика
Код программы ЭБУ поставщика
Система или тип двигателя
Код мастерской или номер тестера (информация может не указываться)
Дата программирования или производства ЭБУ
Идентификатор ЭБУ
Серийный номер кузова
Серийный номер двигателя
Дата изготовления автомобиля
Иммобилизатор пароль
ЭБУ обучен
ЭБУ заблокирован
Обход иммо разрешен
Пароль обхода запрограммирован
Ошибка связь с иммо
Быстрый старт разрешен
Номер версии ЭБУ поставщика
Версия программы ЭБУ поставщика
Номер утверждения

Дополнительные параметры для протокола "Бош М7.9.7":

Параметр	Ед изм
Температура ОЖ при пуске	град
Температура ОЖ	град
Температура впускного воздуха	град
Напряжение питания	В
Скорость	км/час
Угол открытия дроссельной заслонки	%
Обороты	об/мин
Массовый расход воздуха	кг/час
УОЗ	градПКВ
Отскок УОЗ по детонации	градПКВ
Параметр нагрузки	%
Расчетная нагрузка	%
Фактор высотной коррекции
Длительность впрыска	мс
Желаемые обороты ХХ	об/мин
Позиция шагового двигателя	шаг
Желаемый расход воздуха на ХХ	кг/час
Параметр адаптации регулировки ХХ	%
Сигнал ДК до нейтрализатора (ДК1)	В
Текущий коэф-т коррекции длит впрыска топлива
Заданное значение лямда(Отношение воздух/топливо)
Степень продувки адсорбера	%
Нормализованный уровень сигнала датчика детонации	В
Заданное значение неравномерности вращения коленвала	1/с2
Параметр адаптации угловой погрешности зубъев венца демпфера	1/с2
Счетчик пропусков воспл. Цил 1	шт
Счетчик пропусков воспл. Цил 3	шт
Счетчик пропусков воспл. Цил 4	шт
Счетчик пропусков воспл. Цил 2	шт
Счетчик пропусков воспл. Суммарный	шт
Время с момента сброса контроллера	мин
контрольная сумма	HEX
Расход топлива	л/час
Флаги завершения диагностических проверок	HEX
Потребность в моменте для регулирования ХХ l-часть	%
Потребность в моменте для регулирования ХХ PD-часть	%
Мульт.сост. коррекции смеси самообучением
Аддит.сост. коррекции смеси самообучением	%

биты
Флаг холостого хода	Да/Нет
Флаг полной нагрузки	Да/Нет
Флаг запроса кондиционера	Да/Нет
Флаг разрешения кондиционера	Вкл/Выкл
Флаг включения бензонасоса	Вкл/Выкл
Флаг включения вентилятора 1	Вкл/Выкл
Флаг включения вентилятора 2	Вкл/Выкл
Флаг включения лампы неисправности	Вкл/Выкл

биты
Контроль детонации активен	Да/Нет

Тип шасси	Альт/Основной
Пусковая характеристика	Euro/Rus
Обратная связь по ДК1	Да/Нет
Отсечка топливоподачи	Вкл/Выкл
Готовность ДК1	Да/Нет
Базовая адаптация топливоподачи	Да/Нет
Продувка адсорбера	Вкл/Выкл

биты
Обнаружение пропусков воспламенения приостановлено	Да/Нет
Флаг обратной связи по ДК2	Да/Нет
Готовность ДК2	Да/Нет
Неровная дорога для диагностики пропусков	Да/Нет

Обороты на ХХ	об/мин
Сигнал ДК после нейтрализатора (ДК2)	В
Период сигнала ДК до нейтрализатора	с
Интегральная часть задержки ОС по ДК2	с
Среднее зн. амплитуды ДК после нейтрализатора(прив. к 1)
Сигнал датчика неровной дороги(верт.ускорение)	g

биты
Наличие компрессора кондиционера	Да/Нет
Флаг ошибки: давление в системе кондиционера	Да/Нет

Давление в системе кондиционера	кПа
Датчик давления кондиционера	В
АЦП напряжения бортсети	В
АЦП датчика температуры охл. Жидкости	В
АЦП датчика массового расхода воздуха	В
АЦП датчика положения дросселя	В
АЦП канала ДК 1	В
АЦП датчика температуры воздуха на впуске	В
АЦП канала ДК 2	В
Сопротивление ДК 1	Ом
АЦП датчика неровной дороги	g
Сопротивление ДК 2	Ом

Сервисные записи
Модель автомобиля
Дата изготовления автомобиля
Код запасных частей
Серийный номер двигателя
Общий пробег автомобиля	км
Колво израсходованного топлива	л
Время работы двигателя	мин
Время работы с превышением температуры ОЖ	мин
Время работы с предельными дентонационными УОЗ	мин
Число запусков двигателя	раз
Число успешных запусков двигателя	раз
Время работы с превышением частоты вращения	мин
Время превышения скорости при обкатке 1	мин
Время превышения скорости при обкатке 2	мин
Время работы без датчика скорости	мин
Число отключения клеммы 30	раз
Время работы с пропусками зажигания	мин
Время работы без датчика детонации мл.байт	мин
Время работы без датчика кислород	мин
Время работы с включенной лампой MIL	мин

Паспорт
Модель автомобиля (информация может быть записана производителем автомобиля)
Серийный номер
Код блока управления
Код программы
Система или двигатель
Код запчастей информация может не указываться;
Дата подготовки ПЗУ
Идентификатор
Двигатель
Кузов
Дата изготовления
Иммобилизатор

Дополнительные параметры "Электропакет Норма":

Параметр
Режим охранной сигнализации	да/нет
Автономная охранная сирена	да/нет
Режим разбл.дверей по выкл.зажигания	да/нет
Режим возврата в забл.состояние	да/нет
Режим без охранной сигнализации	да/нет
Режим c охранной сигнализацией	да/нет
Счетчик ошибок записи в EEPROM	кво
Счетчик блок/разблок при перегретых моторедукторах	кво
Счетчик сигналов от ПДУ с рассинхр. Счетчиком	кво
Ток через моторедукторы при посл.срабатывании	А
Напряжение при посл.срабатывании моторедукторов	В
Ток через лампы поворотов при посл.срабатывании	А
Напряжение на лампах поворотов при посл.срабатывании	В
Колво срабатывания сигнализации за последний цикл	кво
Охранная зона: Открывание капота	да/нет
Охранная зона: Открывание багажника	да/нет
Охранная зона: Открывание пассажирской двери	да/нет
Охранная зона: Открывание двери водителя	да/нет
Охранная зона: Поворот ключа в двери	да/нет
Охранная зона: Вкл.зажигания	да/нет
Охранная зона: Доп. датчик	да/нет
Охранная зона: Пропадание питания на БУ	да/нет
Оставшееся колво срабатывания сигнал. от доп датчика	да/нет
Время оставшееся до окончания задержки на успокоение	да/нет
Степень нагрева моторедукторов	кво
Состояние кнопки блокировки	сек
Состояние кнопки разблокировки	кво
Признак датчика открытой двери водителя	да/нет
Признак датчика открытой задней двери	да/нет
Признак датчика открытой двери пер пассажира	да/нет
Признак датчика открытого багажника	да/нет
Признак датчика открытого капота двери багажника	да/нет
Признак датчика блокировки двери водителя	да/нет
Состояние звукового сигнала	да/нет
Состояние кнопки обогрева заднего стекла	да/нет

Дополнительные параметры "Электропакет БУЭП 3163-6512020" автомобилей УАЗ:

Параметр	Ед изм
Режим охранной сигнализации	Вкл/Выкл
Количество обученных пультов ДУ	шт
Режим использ нештатной автономной охранной сирены	Вкл/Выкл
Режим разбл.дверей по выкл.зажигания	Вкл/Выкл
Режим без охранной сигнализации (только бл дверей)	Вкл/Выкл
Режим "быстрой" разблокировки	Вкл/Выкл
Счетчик ошибок записи в EEPROM	кво
Счетчик блок/разблок при перегретых моторедукторах	кво
Счетчик сигналов от ПДУ с рассинхр. Счетчиком	кво
Ток через моторедукторы при посл.срабатывании	А
Напряжение при посл.срабатывании моторедукторов	В
Ток через лампы поворотов при посл.срабатывании	А
Напряжение на лампах поворотов при посл.срабатывании	В
Колво срабатывания сигнализации за последний цикл	кво
Срабатывание от открывания капота	да/нет
Срабатывание от открывания багажника	да/нет
Срабатывание от открывания двери	да/нет
Срабатывание от поворота ключа в двери	да/нет
Срабатывание от включения зажигания	да/нет
Срабатывание от дополнительного датчика	да/нет
Срабатывание от пропадания питания на БУ	да/нет
Оставшееся колво срабатываний от доп датчика до его откл.	кво
Время оставшееся до окончания задержки на успокоение	сек
Степень нагрева моторедукторов	кво
Вход разблокировки от БУ подушками безопастности	0/1
Вход сигнализатора открытой двери	0/1
Вход сигнализатора открытого багажника	0/1
Вход сигнализатора открытого капота	0/1
Вход датчика блокировки двери водителя	0/1
Вход состояния реле звукового сигнала	0/1
Вход состояния кнопки обогрева заднего стекла	0/1
Вход состояния дополнительного датчика	0/1

Дополнительные параметры "Пульт климатической установки" автомобилей УАЗ:

Параметр	Ед изм
ОС заданного положения МР подмешивания
ОС заданного положения МР воздухораспределения
ОС текущего положения МР подмешивания
ОС текущего положения МР воздухораспределения
Положение регулятора температуры
Положение регулятора воздухораспределения
Положение регулятора скорости вентилятора
Скважность ШИМ сигнала
Побитовое управление моторедукторами
Побитное значение состояния выключателей
Температура на выходе испарителя °C	°C
Температура в салоне °C	°C
АЦП переключателя температуры
АЦП переключателя воздухораспределения
АЦП переключателя скорости вентилятора

Дополнительные параметры "Bosch ABS 8 / 9" автомобилей ВАЗ и УАЗ:

Параметр	Ед изм
Скорость переднего левого колеса	км/час
Скорость переднего правого колеса	км/час
Скорость заднего левого колеса	км/час
Скорость заднего правого колеса	км/час
Статус ПЛ впускного клапана	Вкл/выкл
Статус ПЛ выпускного клапана	Вкл/выкл
Статус ПП впускного клапана	Вкл/выкл
Статус ПП выпускного клапана	Вкл/выкл
Статус ЗЛ впускного клапана	Вкл/выкл
Статус ЗЛ выпускного клапана	Вкл/выкл
Статус ЗП впускного клапана	Вкл/выкл
Статус ЗП выпускного клапана	Вкл/выкл
Сигнал электродвигателя насоса	Вкл/выкл
Статус реле клапана	Вкл/выкл
Статус заполнения гидросистемы
Размерность шин	мм

Отображение буксующих колес

Функция позволяет оперативно и без помощников определить буксующее колесо в сложных дорожных условиях и подложить под него предметы, позволяющие выехать из проблемного места: ветки, доски, сэндтраки; при буксовании на льду - песок, коврики. Также с помощью функции удобно контролировать тягу на ведущих колесах, не допуская их пробуксовывания и закапывания автомобиля.

Функция работает на автомобилях ВАЗ, УАЗ, Chevrolet-NIVA, оборудованных антиблокировочной системой Bosch ABS 8, Bosch ABS 9.
