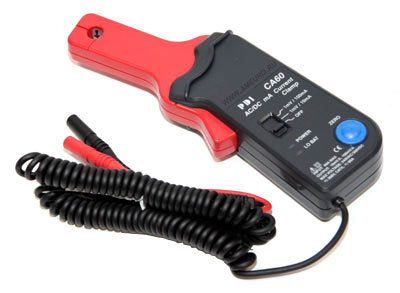

Бесконтактный датчик малых токов - токовые клещи, PDI CA-60

Бесконтактный датчик тока CA-60 (токовые клещи) предназначен для измерения и анализа токов, протекающих в различных электронных и электрических цепях автомобиля.
Диапазон измеряемых токов - от 0 до 60 ампер.
Данный прибор является исключительно эффективным устройством при диагностике первичной цепи системы зажигания и цепей управления электромагнитными и пьезоэлектрическими форсунками, особенно в дизельных системах Common Rail, системах с насос-форсунками и в системах с непосредственным впрыском бензина (GDI, FSI, D4, и т.п.).

Не менее эффективным является использование данного датчика при поиске паразитных токов утечек.

Токовый датчик CA-60 имеет два стандартных уровня чувствительности - 100 мВ/А и 10 мВ/А, что позволяет подключать его к любому цифровому мультиметру, а также к автомобильным мотор-тестерам и осциллографам, таким как G-Scan 2, CarmanScan VG, CarmanScan VG+, CarmanScan VG64, MoDis, MotoDoc-II и MotoDoc-III, AutoScope (осциллографы Постоловского), ОСА-4, ОСА-4М и другим моделям.

В комплект поставки датчика входит специальный адаптер BNC-banana, что позволяет подключать его как к стандартным 4-х миллиметровым гнёздам типа "banana plug", так и к разъёмам байонетного типа (BNC) (опция).

Характеристики:

• Измеряет постоянный или переменный ток до 60 А с частотной характеристикой до 20 кГц.
• Позволяет проводить измерения в ограниченном пространстве
• Батарея: Крона 9 V

• Гарантия: 1 год
• Точность измерения:
  Диапазон постоянного тока DC : 1 мВ / 10 мА
  ± (1,5 ± 5 мА) 10 мА - 20 А
  Диапазон постоянного тока DC: 1 мВ / 100 мА
  ± (2% ± 20 мА) 100 мА - 40 А
  ± (4% ± 0,3А) 40А-60А
• Точность измерения:
  Диапазон переменного тока AC: 1mV/iOmA
  ±(2%±5mA) 10mA - 10A (40Hz-2кHz)
  ±(4%±30mA) 10mA - 10А (2кНz-10кНz)
  ±(6%±30mA| 10mA- 10А <10kHz-20Hz)
  ±(8%±30mA) 10A - 15А (40Нz-20кНz)
  Диапазон переменного тока AC: 1mV/100mA
  ±(2%±30mА) 100mА - 40А (40Нz-1кНz)
  ±(4%±30mA) 100mА - 40А (1кНz-2кНz)
  ±(6%±30mA) 100mA - 40А (3kHz-5kHz)
  ±(8%±0.3А) 40А - 60А (40Hz-5кНz)
• Сопротивление нагрузки: 10kOm
• Коэффициент температуры: 0,1x (при заданная точность) на градус С. (от 0 до 18C, от 28 до 50C)
