WestPort WP580 (J2534)

Модуль предназначен для чтения-записи FLASH-памяти ЭБУ WestPort WP580, устанавливаемых на автомобили ГАЗ и др. через диагностический разъем.

Обратите внимание:
· для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.
· обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.
· при отсутствии связи при подключении на автомобиле может потребоваться подключение резистора 120 Ом между используемыми контактами шины CAN.
· образа FLASH, считанного данным модулем, недостаточно для внутрисхемной записи.
· используемый интерфейс J2534 должен поддерживать работу с напряжением бортсети автомобиля. Превышение допустимого напряжения питания интерфейса может вызвать его повреждение!
· использование калибровок от несовместимого ПО может привести к необходимости восстановления ЭБУ модулем "BSL режим TC17xx (J2534)".

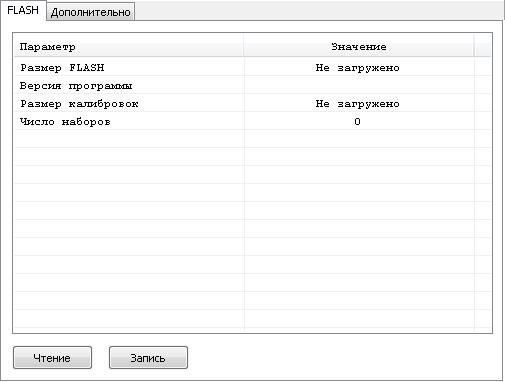

Вкладка FLASH

Вкладка Дополнительно

Параметры соединения:
· Скорость обмена – выбор канала обмена с ЭБУ. В зависимости от необходимых действий может быть выбран либо CAN на контактах 6-14 (доступна запись ЭБУ) либо CAN на контактах 2-10 (доступны чтение и запись ЭБУ).

Память ЭБУ распределена следующим образом:
· FLASH процессора – управляющая программа.
· EEPROM процессора – калибровки.
· Внешняя EEPROM 95256 – переменные.
· Внешняя EEPROM 25P40 – адаптации.

Для совместимости с другими модулями, считанные данные хранятся в паре файлов (BIN/EEP). При открытии файла загружаются данные из пары одноимённых файлов с разными расширениями.
