CombiLoader - Cummins CMx J2534

Cummins CMx (J2534)

Предназначен для чтения-записи FLASH-памяти ЭБУ Cummins CM876/2150/2220/2880/2350/2670A/C/D/E/F, устанавливаемых на автомобили ГАЗ/МАЗ/КАМАЗ и др. через диагностический разъем.

Также в модуле предусмотрено гибкий механизм чтения-записи конфигурационных параметров ЭБУ.

Обратите внимание:

· для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.
· обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.
· при отсутствии связи при подключении на автомобиле может потребоваться подключение резистора 120 Ом между используемыми контактами шины CAN.
· при отсутствии связи при подключении на автомобиле к диагностическому разъёму OBDII используйте подключение к подкапотному 3х-контактному диагностическому разъёму. При этом необходимо подключение резистора 120 Ом между используемыми контактами шины CAN.
· образа FLASH, считанного данным модулем, недостаточно для внутрисхемной записи. Также, образ FLASH содержит данные, сгенерированные модулем при чтении.
· используемый интерфейс J2534 должен поддерживать работу с напряжением бортсети автомобиля. Превышение допустимого напряжения питания интерфейса может вызвать его повреждение!
· модуль поддерживает открытие как файлов, созданных модулем, так и файлов в дилерском формате. Однако, перед использованием файлов дилерского формата, они должны быть предварительно распакованы.
· для ЭБУ CM2350 считанных данных недостаточно для записи ЭБУ. Для записи используйте файлы в дилерском формате или содержащие всю необходимую информацию.
· запись ЭБУ CM2350 может быть произведена только оригинальным ПО или в ЭБУ с отключенной проверкой подписи.

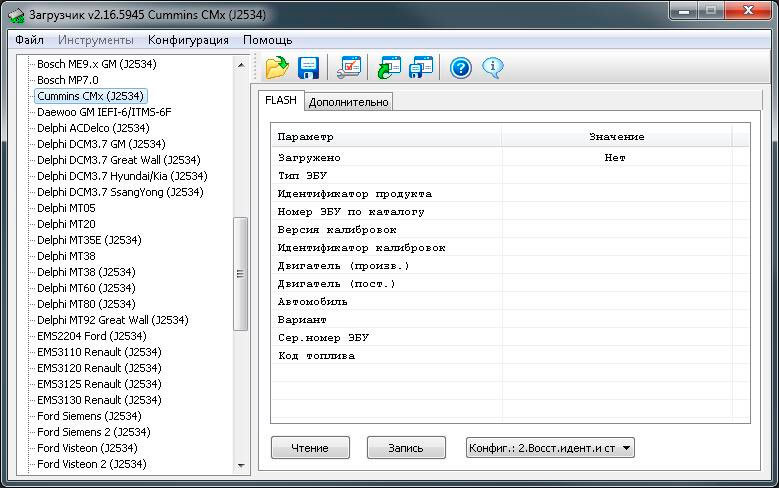

Окно программы содержит следующие вкладки:

Вкладка FLASH

Вкладка Дополнительно

Вкладка содержит окно выбора опций работы программы:

Дополнительные функции:
· Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.
· Выбор папки для файлов конфигурации – позволяет указать отдельную папку для сохранения файлов конфигурации ЭБУ.
· Чтение конфигурации – выполняет чтение конфигурации из ЭБУ и сохраняет файл в папку для файлов конфигурации.
· Запись конфигурации – выполняет запись конфигурации в ЭБУ из отдельного файла. Содержимое записываемой конфигурации определяется также выбором на вкладке FLASH.
· Загрузка списка конфигурации – позволяет загрузить или очистить пользовательский список параметров конфигурации. При чтении конфигурации к стандартным параметрам будут добавлены параметры, указанные в пользовательском списке. При записи конфигурации список записываемых параметров будет определяться настройками программы.
· Добавить защиту от считывания – модифицирует ПО в буфере программы таким образом, что его считывание становится невозможным.

Обратите внимание:
· Если в процессе чтения произошла ошибка, для повторения операции может потребоваться выключить и заново включить ЭБУ.
· Запись конфигурации должна производиться первой операцией после включения ЭБУ. Если с ЭБУ уже были произведены какие-либо другие операции, ЭБУ необходимо выключить и включить снова.
