CombiLoader - Siemens SIM2K C201/241/242/245, Siemens SIM2K 140/141/341/D160, Delphi MT38 и Delphi MT86

  • Описание
  • Необходимое оборудование

Комплект модулей (общая лицензия): Siemens SIM2K C201/240/241/242/245, Siemens SIM2K 140/141/341/D160, Delphi MT38 и Delphi MT86

Siemens SIM2K-2xx Hyundai/Kia (J2534)

Модуль предназначен для чтения-записи ЭБУ Siemens SIM2K C201/240/241/242/245 устанавливаемых на автомобилях Hyundai/Kia, а также SsangYong, через диагностический разъём.

Обратите внимание:
· работа с ЭБУ производится непосредственно на автомобиле подключением к диагностической колодке J2534-совместимого адаптера.
· для работы с ЭБУ, снятого с автомобиля, произведите соединения в соответствии с типом ЭБУ.
· обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.
· при записи модуль производит автоматический пересчёт КС записываемых калибровок при условии наличия в буфере программы полной прошивки.
· для сохранения прошивки в несжатом двоичном виде необходимо удерживать клавишу Shift при нажатии кнопки "Сохранить" в диалоговом окне сохранения файла.
· для установки пароля на доступ к файлу необходимо удерживать клавишу Ctrl при нажатии кнопки "Сохранить" в диалоговом окне выбора имени файла.

Вкладка FLASH

Дополнительные функции:
· Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.

Siemens SIM2K

Модуль предназначен для чтения и записи ЭБУ Siemens SIM2K-140/141/341/D160 устанавливаемых на автомобилях Hyundai/Kia с двигателем 2.0л и более, а также Chevrolet Epica через диагностический разъём.

Модуль существует в двух версиях:
· работающий через адаптер Загрузчика, использующий К-линию для обмена с ЭБУ
· работающий через интерфейс J2534, использующий К-линию или шину CAN для обмена с ЭБУ
В остальном функциональность модулей идентична.

Обратите внимание:
· версия модуля (J2534) производит обмен с ЭБУ через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.
· программирование ЭБУ может быть произведено без снятия с автомобиля подключением к диагностической колодке через дополнительный кабель (приобретается отдельно или используется кабель диагностики из комплекта программы SMS-Diagnostics), подключаемый к адаптеру CombiLoader v3.
· для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ.
· ЭБУ Siemens SIM2K-141/341 используют CAN-шину для программирования и могут быть запрограммированы только модулем (J2534).
· в модуле реализована функция полной перезаписи FLASH ЭБУ. Для активации данной возможности удерживайте клавишу Ctrl при нажатии кнопки "Запись" до момента соединения с ЭБУ.
· при полной перезаписи ЭБУ ошибка на первых 12% приведёт к необходимости восстановления ЭБУ через BDM-интерфейс.
· при полной перезаписи ЭБУ при ошибке после 12% необходимо по-прежнему использовать функцию полной перезаписи ЭБУ, т.к. обычный режим записи не позволит восстановить данные в области EEPROM, находящиеся в конце прошивки.
· для сохранения прошивки в несжатом двоичном виде необходимо удерживать клавишу Shift при нажатии кнопки "Сохранить" в диалоговом окне выбора имени файла.
· для установки пароля на доступ к файлу необходимо удерживать клавишу Ctrl при нажатии кнопки "Сохранить" в диалоговом окне выбора имени файла.

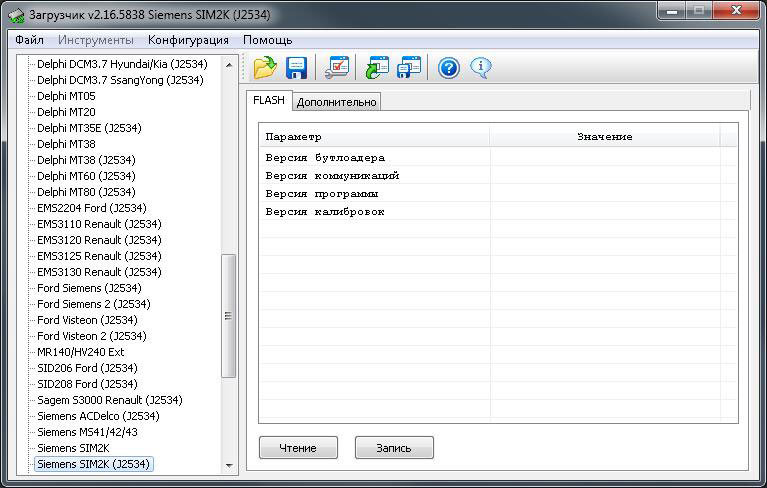

Вкладка FLASH

Параметры соединения:
· Скорость обмена – выбор протокола и скорости обмена с ЭБУ.

Дополнительные функции:

· Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.
· Выбор J2534-устройства – открывает окно выбора J2534-устройства для связи с ЭБУ.

Для подключения контроллера, снятого с автомобиля, необходимо произвести соединения с в соответствии с типом ЭБУ.

Delphi MT38 (J2534)

Модуль предназначен для чтения-записи FLASH-памяти ЭБУ Delphi MT38, устанавливаемых на автомобили Hyundai/Kia с моторами V6 2.7/3.3/3.8L через диагностический разъем:
Hyundai:
· Genesis BH
· Grandeur (Azera) TG
· SantaFe CM
· Sonata NF
· ix55 (Veracruze) EN

Kia:
· Carnival (Sedona) VQ
· Mohave (Borego) HM
· Opirus GH
· Magentis (Optima) MG
· Sorento BL

 Модуль существует в двух версиях:
· работающий через адаптер Загрузчика, использующий К-линию для обмена с ЭБУ
· работающий через интерфейс J2534, использующий К-линию или шину CAN для обмена с ЭБУ
В остальном функциональность модулей идентична.

Обратите внимание:
· версия модуля (J2534) производит обмен с ЭБУ через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.
· для работы с ЭБУ, снятого с автомобиля, произведите соединения в соответствии с типом ЭБУ.
· при считывании полный образ FLASH содержит все данные для восстановления ЭБУ с использованием модуля BSL режим TC17xx.
· для вывода запроса о чтении только калибровок, удерживайте клавишу Shift во время нажатия кнопки "Чтение".
· для чтения ЭБУ с шиной CAN или восстановления ЭБУ при сбоях используйте модуль BSL режим TC17xx произведя дополнительные подключения для работы ЭБУ в бут-режиме. В ЭБУ установлен процессор TC1775 с внешней FLASH.

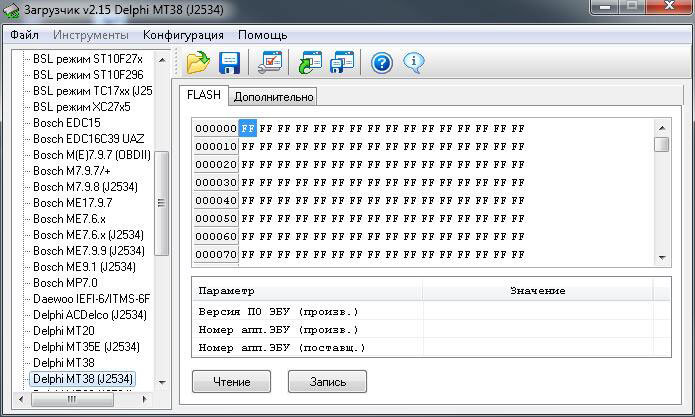

Вкладка FLASH

Параметры соединения:
· Скорость обмена – выбор скорости и канала обмена с ЭБУ.

Дополнительные функции:
· Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.
· Выбор J2534-устройства – открывает окно выбора J2534-устройства для связи с ЭБУ.

Для подключения контроллера, снятого с автомобиля, необходимо произвести соединения с в соответствии с типом ЭБУ.

Delphi MT86 Hyundai/Kia (J2534)

Модуль предназначен для чтения-записи FLASH-памяти ЭБУ Delphi MT86, устанавливаемые на автомобили Hyundai Genesis/Equus, Kia Cadenza/Quoris с двигателями 3.3/3.8/5.0л через диагностический разъем.

Обратите внимание:
· для работы с ЭБУ, снятого с автомобиля, произведите соединения в соответствии с типом ЭБУ.
· обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.
· модуль осуществляет чтение калибровок ЭБУ. Для чтения полной прошивки воспользуйтесь модулем "BSL режим TC17xx (J2534)".


Дополнительные функции:

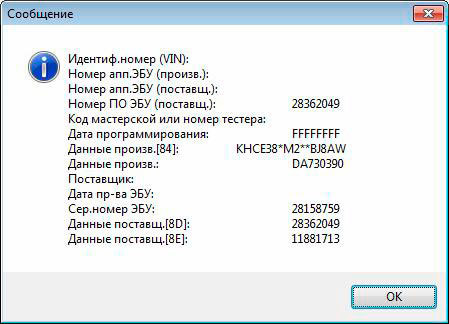

· Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.
· Чтение ошибок – считывает из ЭБУ количество ошибок и отображает их коды.
· Сброс ошибок – сбрасывает накопленную информацию об ошибках в ЭБУ, а затем производит повторное чтение информации об ошибках.
