Valeo V4x Renault (J2534)

Модуль предназначен для чтения/записи калибровок и программы ЭБУ Valeo V40/V42 устанавливаемых на автомобилях Renault через диагностический разъём.

Перед работой с ЭБУ в автомобиле зажигание должно быть включено, двигатель заглушен.
Во избежание непредвиденного перемещения автомобиля всегда активируйте ручной тормоз!
Для автомобилей с картой произведите следующие действия:
· АКПП: Вставьте карту в слот и не нажимая педалей удерживайте кнопку "Старт" 10 секунд.
· МКПП: Вставьте карту в слот, включите первую передачу, и не нажимая педалей удерживайте кнопку "Старт" 10 секунд.
После операций чтения/записи выключите зажигание и подождите 10 секунд.

Для выполнения операций чтения-записи температура двигателя должна быть ниже 50гр.

Обратите внимание:
· программирование ЭБУ должно производиться непосредственно на автомобиле подключением к диагностической колодке J2534-совместимого адаптера.
· для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ. При этом операции чтения-записи возможны только на не запрограммированном ЭБУ.
· обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.

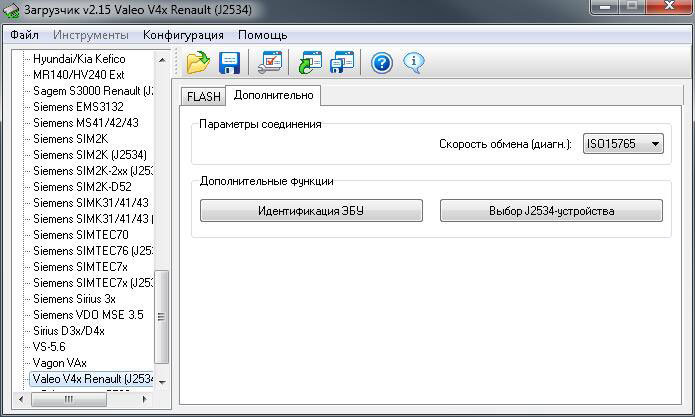

Вкладка FLASH

Параметры соединения:
· Скорость обмена (диагн.) – выбор метода взаимодействия с адаптером. Нормальный режим - ISO15765.
Дополнительные функции:
· Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.
· Выбор J2534-устройства – открывает окно выбора J2534-устройства для связи с ЭБУ.
Обратите внимание:
· в случае записи калибровок, не соответствующих типу прошивки, контроллер может перестать отвечать на диагностические запросы.

Sagem S3000 Renault (J2534)

Модуль предназначен для чтения/записи калибровок и программы ЭБУ Sagem S3000 (512k FLASH) устанавливаемых на автомобилях Renault через диагностический разъём.

Перед работой с ЭБУ в автомобиле зажигание должно быть включено, двигатель заглушен.
Во избежание непредвиденного перемещения автомобиля всегда активируйте ручной тормоз!
Для автомобилей с картой произведите следующие действия:
· АКПП: Вставьте карту в слот и не нажимая педалей удерживайте кнопку "Старт" 10 секунд.
· МКПП: Вставьте карту в слот, включите первую передачу, и не нажимая педалей удерживайте кнопку "Старт" 10 секунд.
После операций чтения/записи выключите зажигание и подождите 10 секунд.

Для выполнения операций чтения-записи температура двигателя должна быть ниже 50гр.
Обратите внимание:
· программирование ЭБУ должно производиться непосредственно на автомобиле подключением к диагностической колодке J2534-совместимого адаптера.
· для работы с ЭБУ, снятого с автомобиля, произведите соединения с в соответствии с типом ЭБУ. При этом операции чтения-записи возможны только на не запрограммированном ЭБУ.
· обмен с ЭБУ происходит через интерфейс J2534, а не через адаптер Загрузчика. Несмотря на это, адаптер Загрузчика должен быть подключен к компьютеру для нормального функционирования ПО.

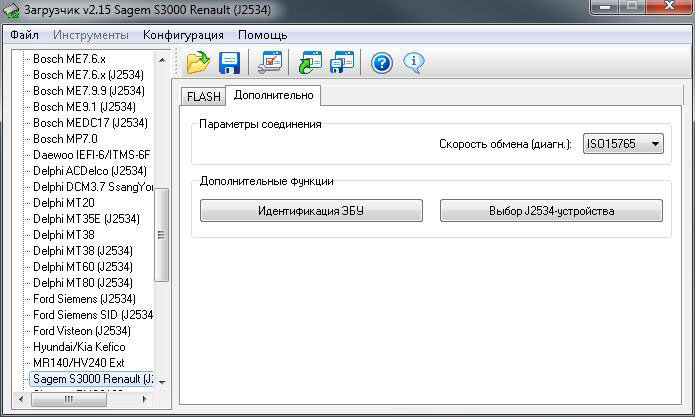

Вкладка FLASH

Параметры соединения:
· Скорость обмена (диагн.) – выбор метода взаимодействия с адаптером. Нормальный режим - ISO15765.
Дополнительные функции:
· Идентификация ЭБУ – позволяет запросить идентификационные данные ЭБУ.
· Выбор J2534-устройства – открывает окно выбора J2534-устройства для связи с ЭБУ.
Обратите внимание:
· в случае записи калибровок, не соответствующих типу прошивки, контроллер может перестать отвечать на диагностические запросы.
