Диагностический сканер CARMAN AUTO-I 100, без планшета

  • Описание
  • Скриншоты
  • Файлы для скачивания

Диагностический сканер Carman Scan (Карманскан) AUTO-I 100

Это современный сканер известного корейского производителя, оснащенный адаптированным универсальным интерфейсом с коннектором OBD-2 16 pin и поставляющийся БЕЗ планшетного компьютера, на который беспроводным образом выводятся данные, полученные в ходе диагностики. Отсутствие проводов и наличие удобного мощного планшетного компьютера, компактные размеры и удобство в использовании, безусловно, делают данную модель очень привлекательной.

Кроме этого, адаптер может функционировать от внешнего питания и способен интегрироваться со старыми автомобилями по протоколу OBD-I с помощью соответствующих опциональных адаптеров.

Список всех поддерживаемых протоколов:

  • CAN Bus (ISO 15765, GMLAN, J1939 и ISO14229);
  • 2nd CAN (Dual и Single Wire);
  • Ford SCP (J1850PWM);
  • GM Class2 (J1850VPW);
  • KWP2000 (ISO9141/14230);
  • Chrysler SCI (J2610);
  • K-line;
  • L-line;
  • 5V SCI, OBD-I, OBD-II, EuroOBD.

Список поддерживаемых автомобилей:

  • Азия: Toyota, Lexus, Honda, Nissan, Mitsubishi, Proton, Mazda, Subaru, Suzuki, Isuzu, Infiniti, Hyundai, Kia, Daewoo, Ssangyong;
  • Европа: Mercedes Benz, BMW, Audi, Volkswagen, Seat, Skoda, Volvo, Saab, Opel, Ford, Renault, Peugeot, Citroen, Fiat, Alfa Romeo, Lada, UAZ, GAZ, Chance;
  • США: General Motors, Chrysler/Jeep, Ford

Список поддерживаемых электронных систем и электрических цепей автомобиля:

ENG, ENG-2, BM/GM, EA, CCS, TCS, ISC, ESCM, IFI/ERE, ELR, EDS, ABS/ETS/ASR, AIRBAG/ETR (SRS), A/T, BAS, ADS, ASD, SPS, 4WD, RB, RST, A/C, IMMO, EPS, ECS, AHLS, AAC, FWDS, FFH, KCS и другие.

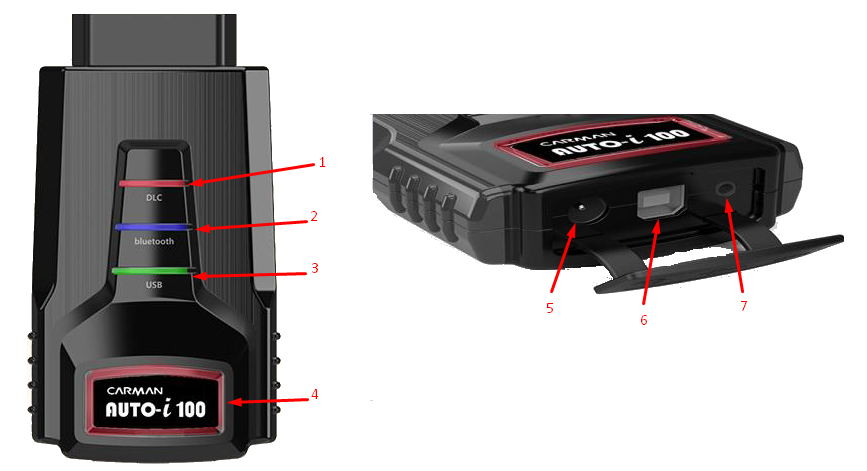

Панель индикации и разъемы Диагностического модуля для AUTO-I 100

  1. Диод DLC: Соединение с автомобилем.
  2. Диод Bluetooth: Соединение по Bluetooth.
  3. Диод USB: Соединение с портом USB.
  4. Диод Питание: Внешнее питание. (12В, питание от DLC).
  5. Разъем Питания: Для питания от адаптера AC/DC и прикуривателя.
  6. USB Тип-B: Для подключения к USB ПК для обновления и связи.
  7. RS232: Для подключения TPMS модуля для чтения данных и кодировки датчиков.
Функционально данный сканер способен:
  • Считать и расшифровать коды ошибок, а также удалять их;
  • Вывести данные в реальном времени;
  • Сформировать группы параметров вручную;
  • Проверить (активировать) исполнительные механизмы;
  • Графически сравнить определенный параметр с остальными;
  • Сохранить в памяти текущие параметры для последующей записи на другие носители;
  • Идентифицировать системы (блоки управления);
  • Адаптировать, откалибровать и выполнить др.спец.опции;
  • Сбросить сервисные интервалы;
  • Считать и запрограммировать иммобилайзер для отдельных брендов;
Программное обеспечение для ПК (Windows 8, Windows 10 (64 bit) поддерживается) позволяет анализировать записанные данные по результатам измерений, а также загружать обновления через специальную программу.

Кроме этого, имеется возможность выхода данных на принтер через ПК. Сканер также позволяет передать данные по протоколу Bluetooth 4.0 на расстоянии до 50 метров.

Поддерживаемые языки:
Русский, Английский, Китайский, Немецкий, Французский, Испанский, Итальянский, Португальский, Греческий, Турецкий и др.

Размеры и вес основного блока:

  • Ширина: 60 мм;
  • Длина: 130 мм;
  • Толщина: 27 мм;
  • Вес: 180 г.
Комплектация базового комплекта Carman Scan AUTO-I 100 :
  • Основной блок;
  • USB Bluetooth донгл;
  • Диагностический кабель OBD-II;
  • Кабель питания от прикуривателя;
  • Кабель питания от АКБ;
  • Кабель питания от сети 220 вольт (опция);
  • Кабель USB;
  • Упаковочный чемодан;
  • Инструкция пользователя;
  • Программное обеспечение на CD.
  • Диагностические программы:
    - версии ПО:
    21C0 Asian & European Pack ENG
    21C0 Русская версия

Дополнительные комплекты адаптеров (приобретаются отдельно):

  • Европейский: BMW, Benz (3 pin), Audi / VW (2 pin), Benz (38 pin), Opel;
  • Корейский: Hyundai / Mitsubishi (12 pin), SsangYong (14 pin), SsangYong (20 pin), Daewoo / GM (14 pin), Kia / Mazda (6 pin),, Kia (20 pin);
  • Японский: Mitsubishi/Hyundai (12 pin), Toyota (17 pin), Toyota (17 pin), Nissan (14 pin), Mazda (17 pin), Kia / Mazda(6+1pin), Subaru (9 pin), Honda (3 pin), Daewoo / GM / SUZUKI / ISUZU (14 pin), Honda (5 pin).
  • Совместимый компьютер (не входит в стандартный комплект I100!!)
Наименование Carman Scan AUTO-I 100
 Carman Scan AUTO-I 700
Сканер выполнен в виде адаптера - дополнительно требуется ноутбук или планшет +
Сканер с жидкокристаллическим, широкоформатным, графическим дисплеем, управление через активную матрицу
+
Расширенная* диагностика а/м азиатского производства
 + +
Диагностика а/м европейского производства
 + +
Диагностика а/м американского производства + +
Возможность вывода результатов диагностики на принтер
 + +
Возможность доукомплектации разъемами для подключения к старым а/м (опция) + +
* Под расширенной диагностикой понимается проведение специальных функций (кодирования, активации, адаптации и т.д.)


Описание меню Выбор производителя авто
Модель в меню Система для диагностики
Диагностические коды неисправностей (DTC) Стирание/Сброс DTC
Текущие параметры Graph Mode: Отображение в графическом виде текущих параметров для понимания тенденций
Dual DTC: Отображение DTC и текущих параметров Тест Актуаторов
Сброс адаптивных значений Тест утечки EVAP
Установка Блокировки PCM (MEC) Пропуски воспламенения
2-х стороннее управление Информация о ремонте
Информация о ремонте Информация о ремонте
Информация о ремонте Конфигурация Системы
