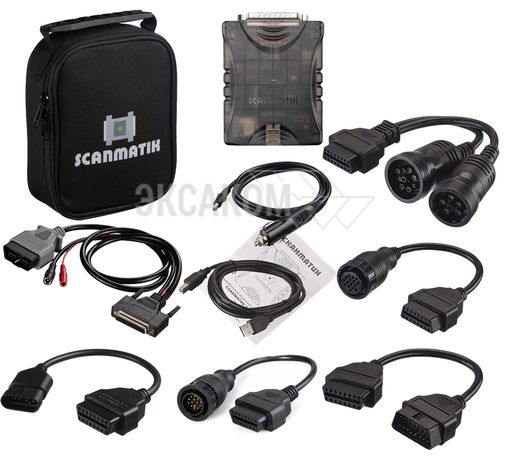

Сканматик 3

• Для подключения к адаптеру может использоваться как USB или Wi-Fi интерфейсы (встроены в адаптер SM3)
• Все комплекты включают в себя полную текущую версию программы (все доступные в данный момент программные модули):
  - ВАЗ, ГАЗ, УАЗ, Ока, ZAZ, Daewoo, Chevrolet, Ravon, Chery, BYD, Geely, Great Wall, Lifan, Mitsubishi, Kia, Hyundai, Иж, КАМАЗ, МАЗ, ПАЗ, OBD2.

• Работает с большим количеством диагностических программам и загрузчиков, сделанных под стандартные интерфейсы SAE J2534 и RP1210.

Технические характеристики адаптера SM3

• Интерфейсы для связи с ПК (Планшетом, Смартфоном) - USB или Wi-Fi
• Напряжение питания: 5...35В от бортовой сети а/м или USB (гальваническая развязка вместе с питанием)
• Потребляемый ток, не более 350мА
• Внутренние импульсные блоки питания собственной разработки (нет нагрева +широкий диапазон входных напряжений от 5 до 55В)
• Стандарт приемопередатчика Wi-Fi: IEEE 802.11b/g/n
• Поддерживаемые шины данных:
  - 13 x ISO-9141/ISO-14230 (K-LINE)
  - 1 x J1850VPW
  - 1 x J1850PWM
  - 4 x CAN 2.0/CAN-FD
  - 1 x Single Wire CAN
  - 1 x Ethernet 10/100BASE-TX
• Встроенный мультиплексор для коммутации диагностических линий
• Самая широкая поддержка стандартов J2534-1/2
• Подача напряжения программирования (5-20В) - на ножки разъема OBD2: 6, 8, 9, 11, 12, 13, 14
• Выход напряжения программирования AUX
• Размеры адаптера (Д x Ш x В), не более: 97x75x22мм
• Вес прибора в базовой комплектации, не более: 0.7 кг

Требования к ПК / Планшету / Смартфону

• Операционная система Windows 7, Windows 8, Windows 10, Windows 11
• Тактовая частота процессора, не менее 1 ГГц
• Оперативная память, не менее 1 Гб
• Свободное место на жестком диске, не менее 50 Мб
• При USB подключении - наличие свободного порта USB 1.1 и выше
• При Bluetooth подключении - наличие адаптера Bluetooth (встроенного или внешнего)*
• При WiFi подключении - наличие WiFi: IEEE 802.11 b/g/n

Требования к Планшету / Смартфону

• Операционная система - Android 2.1 и выше
• Поддерживаемая архитектура - все (ARM, X86, MIPS)
• При USB подключении - USB-Host
• При Bluetooth подключении - Bluetooth модуль
• При WiFi подключении - поддержка WiFi

Отличия адаптеров Сканматик

Параметр	Сканматик 3 Базовый	Сканматик 2 PRO (Базовый комплект)
Напряжение питания	5-35В	5-35В
Возможна работа с бортсетью 24В	Да	Да
ISO-9141/ISO-14230 (K-LINE)	13 коммутируемых линий	13 коммутируемых линий
J1850 VPW/PWM	Да	Да
SCI (программ. Chrysler до ~05г)	Да	Да
CAN FD	5	Нет
CAN 2.0	5	4
SW CAN	1	1
Ethernet 10/100BASE-TX (DoIP)	Да	Нет
Напряжение программирования 5-20В (J2534)	Да, на ножки 6, 8, 9, 11, 12, 13, 14 разъема OBD2	Да, на ножки 6, 8, 11, 12, 13, 14 разъема OBD2
Напряжение программирования (AUX)	Да, кабель в комплекте	Да (через дополнительный кабель)
Замыкание K линий на массу	Да	Да
Система защиты K и CAN линий	Да	Да
Питание адаптера	Встроенный импульсный программно-управляемый источник питания собственной разработки	Встроенный импульсный программно-управляемый источник питания собственной разработки
Скорость передачи данных по USB	до 480мбит/с	до 12мбит/с
Защита порта USB	Гальваническая развязка порта USB (вместе с питанием)	Гальваническая развязка порта USB (вместе с питанием)
Тип беспроводного соединения	Wi-Fi IEEE 802.11 b/g/n	Bluetooth
Корпус	Полупрозрачный, на защелках и саморезах, повышенной толщины с дополнительными ребрами жесткости внутри	Полупрозрачный, на защелках и саморезах, повышенной толщины с дополнительными ребрами жесткости внутри

•
  Сканматик 3 Базовый 39 000
•
  Переходник Deutsch 6+9 для Сканматик2 000
•
  Переходник ISO-16 для Сканматик1 000
•
  Переходник GAZ Westport для Сканматик1 000
•
  Переходник Benz-14 для Сканматик1 000
•
  Переходник SCR-MGS для Сканматик1 000

Сканматик 2 PRO, Сканматик 2

• Программа Сканматик 2.21.26 версия для ОС Windows, exe
• Программа Сканматик 2.21.26 версия для ОС Android, apk
• Инструкция по эксплуатации Сканматик 2, pdf
• Руководство и практика применения приборов Сканматик как J2534 и RP1210 устройства, pdf

Применяемость Сканматик 2 со своим ПО

Применяемость Сканматик 2 со сторонним ПО

• Руководство и практика применения приборов Сканматик как J2534 и RP1210 устройства


Список протестированных программ:

• Chrysler Flash Application
• Combiloader
• Chiploader
• ECU Flasher (auto-bk)
• Ford Module Programming Tool
• Forscan
• GM GDS-2/SPS
• Hino Diagnostic Explorer 150 (Hino DX2)
• HONDA HDS
• Jaguar/Land Rover SDD
• MDFLASHER
• MMC Flasher (Bruce-Willis)
• Nissan Consult 3+.
• ODIS Service
• OpenBox
• PCMFlash
• Toyota Techstream
• Volvo Vida
• Xentry/DAS Pass Thru
• Allison DOC
• Cummins INSITE
• Cummins Calterm III
• Case New Holland EST
• CAT Electronic Technician (CAT ET)
• Noregon JPRO
• Volvo Premium Tech Tool
• Wabco Toolbox

Скриншоты Windows

Программа построена по модульному принципу, аналогично программе "Сканматик 1". Возможные режимы работы определяются выбранным программным модулем и возможностями конкретной системы управления.

меню выбора марки автомобиля

меню выбора системы

идентификационные данные	коды неисправностей
комплектация	сервисные записи
Параметры в виде бар-графоов	создание набора переменных
отображение результатов тестов датчиков кислорода	отображение счетчиков пропусков воспламенения
отображение результатов тестов подсистем	отображение состояния мониторов подсистем
отображение таблицы топливоподачи	выбор способа подключения адаптера
настройка текста заголовка печати	гибкая настройка внешненго вида интерфейса программы

отображение параметров в графическом виде

встроеная помощь

возможность экспорта данных в табличный вид

содержимое файла отчета

работа с файлом отчета

Скриншоты Windows Mobile

Программа для КПК имеет возможности, аналогичные программе для ПК. Создаваемые обеими версиями программы файлы отчетов абсолютно совместимы. То есть, например, можно создавать файл отчета на КПК, а работать с ним на ПК.

Скриншоты Android

Программа имеет возможности, аналогичные программе для ОС Windows. Возможные режимы работы определяются выбранным программным модулем и возможностями конкретной системы управления
