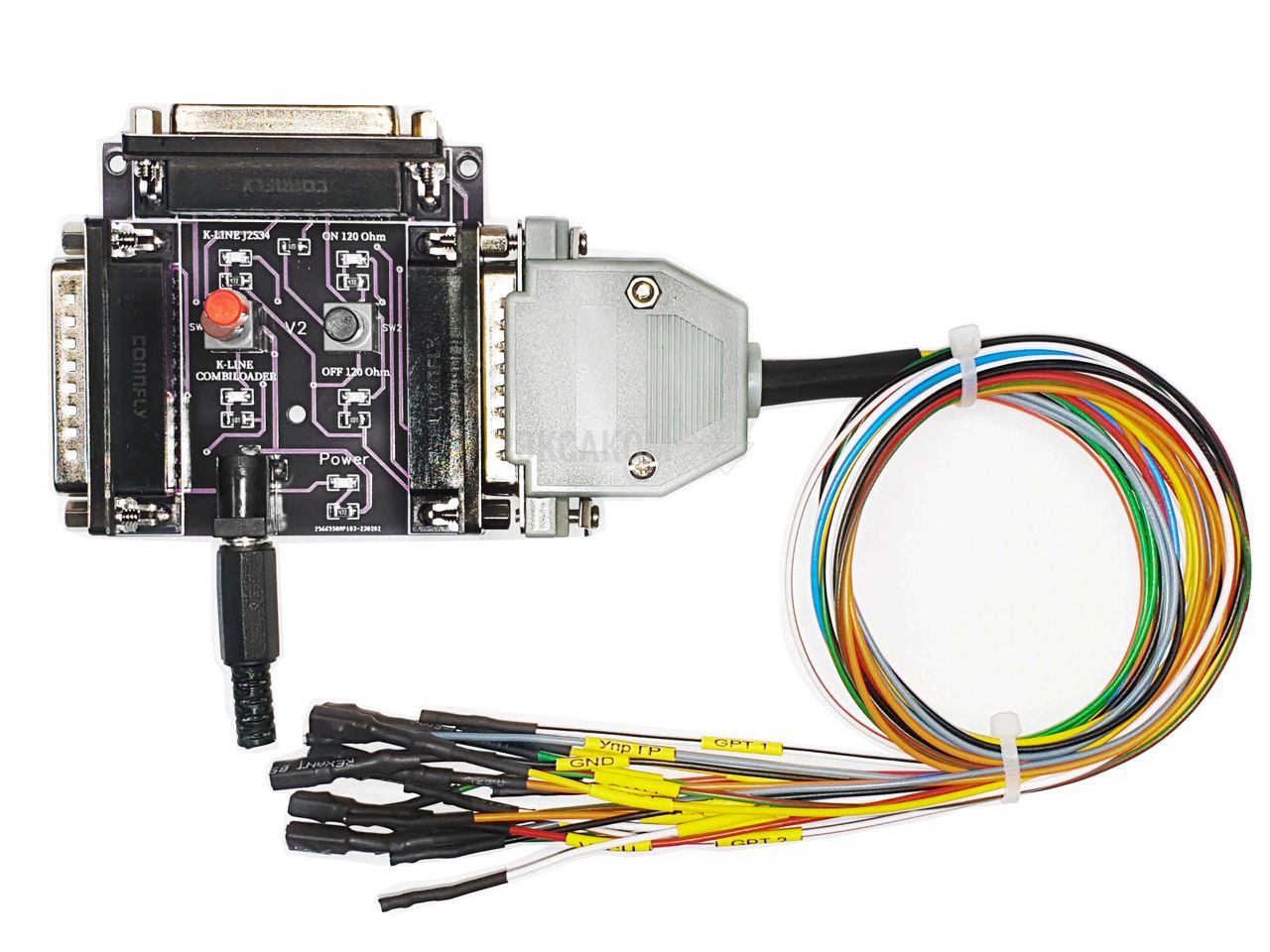

Универсальный кабель для программирования и плата с разъемом DB-25 v2 для CombiLoader и Сканматик 2

Универсальный кабель предназначен для подключения и  программирования  ЭБУ "на столе"  с помощью Combiloader и адаптера Сканматик SM2/SM2PRO к различным ЭБУ "на столе" без использования специализированных колодок.

На плате вместо OBD2 разъема установлен разъем DB-25, предназначенный для подключения Сканматик SM2/SM2PRO напрямую без использования главного кабеля.

Работает без доработки с - модулями Bosch MEDC17 BSM, Комплект модулей Bosch EDC16 BSM и Bosch ME9 BSM и Комплект модулей: SIMOS12/18 VAG (J2534).

  • Переключатель SW1 осуществляет выбор K-line с Combiloader либо с разъема Сканматик.
  • Переключатель SW2 подключает на шину CAN терминатор шины (резистор 120 Ом между CAN‑L и CAN‑H).

Выбор K-line (Переключатель SW1):
На плате установлен дополнительный переключатель выбора K-Line с адаптера Combiloader или с OBD2 разъема, со светодиодами, сигнализирующими выбранный адаптер. “K-LINE J2534” -  K-Line поступает с адаптера DiaLink, “K-LINE COMBILOADER” -  K-Line поступает с адаптера Combiloader.

Переключение необходимо для работы с такими блоками как EDC7UC31, EDC17CV44/54, ME7.4.4 PSA, ME7.4.5 PSA, MSE6.0 соответствующими модулями. Описание в документации программатора Combiloader.

Терминальный резистор (Переключатель SW2):
Так же на плате установлен переключатель для подключения терминального резистора 120 Ом на линии CAN, с светодиодами сигнализирующими положение “ON 120 Ohm” – резистор подключен, “OFF 120 Ohm”- резистор отключен.

Питание:

Так же на плате установлен разъем подачи общего питания +12В. Размер разъема питания 5.5x2.1мм. При подаче питания на плату зажигается светодиод “Power”.

Провода коммуникации имеют по 2 типа контактов:
- игольчатый (такие контакты используются, к примеру, в 81-контактных разъемах ЭБУ),
- широкий (например, в 55-контактных разъемах ЭБУ).
Каждый провод имеет маркировку.

Назначение проводов универсального адаптера со стороны ЭБУ:

  • Красный - ЭБУ: К30/+12В (VECU) - не отключаемое питание (аккумулятор)
  • Желтый - ЭБУ: К15/ отключаемое питание (замок зажигания) (VKEY)
  • Черный провод два типа разъема - минус (GND масса)
  • Оранжевый - ЭБУ: К30Р / Питание пос ле гл.реле (K30P)
  • Серый - ЭБУ: Управление гл.реле (Упр ГР)
  • Синий - ЭБУ: K-Line (K-line)
  • Зеленый - ЭБУ: Разрешение программирования (PRG)
У кабеля с игольчатыми контактами имеются выводы следующих сигналов от адаптеров J2534:
  • Белый / Черный - ЭБУ: GPT1 (GPT1) - сигнальная линия для снятия пароля ЭБУ использующими Tricore
  • Белый / Красный - ЭБУ: GPT2 (GPT2) - сигнальная линия для снятия пароля ЭБУ использующими Tricore
  • Зеленый / Красный - ЭБУ: CAN-L (CAN-L)
  • Белый - ЭБУ: CAN-H (CAN-H)
При подключении непосредственно к адаптеру SM2/SM2PRO - В настройках Combiloader необходимо указывать следующие выводы сигналов GPT:

Контакт ОВDII SМ2/SМ2Рrо = Контакт DВ25 SМ2/SМ2Рrо = Сигнал
1 = 23 = GРТ1
2 = 4 = GРТ1

Все подключения к ЭБУ должны выполняться при отключенном напряжении питания универсальной платы в строгом соответствии с Документацией программатора Combiloader и только квалифицированным специалистом.  Неправильное подключение или ненадежная подача питания может привести к выходу из строя ЭБУ!

Внимание!

  • На представленной фото "Сканматик 2PRO и "Combiloader ПАК3" не идут в комплекте, а нужны для иллюстрации возможного вариант подключения,
  • Работает с соответствующим модулем программатора Combiloader ( приобретается дополнительно ) и через интерфейс Сканматик SM2/SM2PRO ( приобретается дополнительно ).

Комплект поставки:

  • Плата с колодками для подключения Сканматик DB25, CombiLoader, кабеля ECU, питания 12V
  • Кабель универсальный для программирования с колобкой DB-25
  • Разъем для самостоятельной сборки внешнего питания 12V
