CombiLoader Загрузчик прошивок (Вариант 1)

ПАК Загрузчик - позволяет производить чтение и запись прошивок в контроллерах с флеш-памятью, устанавливаемых на российские и зарубежные автомобили.

Удобство работы, надёжность, наличие большого количества дополнительных функций, постоянные обновления и техническая поддержка делает наш загрузчик лучшим выбором для профессионального чип-тюнинга.
Загрузчик также позволяет производить запись калибровок без снятия ЭБУ с автомобиля, используя диагностический метод записи (запись через диагностическую линию K-Line), для всех типов ЭБУ, где это возможное и смеси при определенных оборотах и расходах воздуха.

Функциональность программы может быть расширена за счет использования подключаемых модулей, реализующих поддержку дополнительных типов ЭБУ.

Программное обеспечение, входящее в комплект функционирует на базе персональной ЭВМ под управлением операционной системы Windows совместно с адаптером, входящим в комплект поставки.

Электропитание адаптера загрузчика осуществляется от источника постоянного тока с номинальным напряжением 12 В мощностью не менее 12 Вт (допускается использование бортсети автомобиля при остановленном двигателе в качестве источника питания).

Для работы программы может требоваться активное подключение к сети Интернет.

Дополнительные возможности программы:

• Одновременная работа с парой FLASH / EEPROM
• Коррекция всех идентификаторов прошивок
• Исправления контрольной суммы
• Коррекция паспортных данных, хранящихся в EEPROM
• Удаление дополнительной проверки контрольной суммы
• Удаление дополнительной маски ошибок в последних версиях заводского ПО
• Защита от считывания путем самоуничтожения прошивки при попытке считывания
• Встраивание в код программы функций блокировки стартера
• Встраивание в код программы маршрутного компьютера с 20 функциями
• Защита от копирования путем установки количества нелегальных запусков
• Возможность создания двухрежимных прошивок для Январь-5.1, Январь-7.2, VS-5.1 и Микас-7.1
• Коррекция ошибок в серийном ПО
• CombiLoader обладает целым рядом дополнительных функций, не имеющих аналогов в других подобных программах.
• Программа работает через специальный адаптер (входит в базовую комплектацию), позволяющий автоматически соединяться с любым контроллером.
• Для модулей, работающих с ЭБУ через CAN, требуется адаптер J2534, приобретаемый отдельно.
• Все новые модули используют общий дополнительный электронный ключ (входит в базовую комплектацию)

Минимальные требования к ПЭВМ:
Компьютер под управлением Microsoft Windows™  XP/2000/2003/Vista/7/8/10, 1024 МБ ОЗУ, CPU Pentium™ 1 ГГц, видеоадаптер SVGA, 2 свободных USB-порта для подключения хост-адапетра и ключа.

Внимание!
· В связи с тем, что полученное вами каким-либо образом программное обеспечение (прошивка ЭБУ) может содержать ошибки или не соответствовать типу эксплуатируемого контроллера, изготовитель Загрузчика рекомендует перед записью в контроллер новой версии программы выполнить чтение прошивки и образа EEPROM из ЭБУ и сохранение их в файл. Таким образом, вы сможете обезопасить себя и сохранить возможность восстановления у клиента базовой версии программного обеспечения.

CombiLoader 2.16 ПАК загрузчик v. 3 USB

• Последнюю версию ПО и документации для CombiLoader 2.16 ПАК загрузчик можно скачать здесь.
• Для активации дополнительных модулей CombiLoader укажите серийные номера ваших ключей USB-HOST и SL4.
  - В течение 1-24 часов, обычно 1-2 часа в рабочие дни, Вам на майл будут отправлены коды для активации.

Активация модулей:

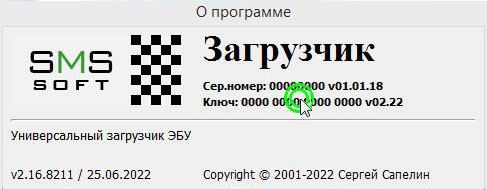

Чтобы узнать номера ваших ключей USB-HOST и SL4, запустите программу и выберите пункт меню Помощь – О программе.

Дважды кликните на серийном номере хост-адаптера или ключа. При этом все идентификационные данные будут скопированы в буфер обмена. В письме нажмите комбинацию клавиш Ctrl-V чтобы вставить эти данные.

Загрузчик v2.16.5811 / 29.11.2015
USB-хост №00000000 v01.01.18
Ключ №0000 0000 0000 0000 v01.84

Коды активации имеют следующий вид (пример, реальные данные могут отличаться). Символы, которые необходимо скопировать в окно ввода кода, выделены жирным.

Коды активации (хост-адаптер 00000000 ключ 0000 0000 0000 0000):
Январь-7.2+/M73: c6B/qfLyFYYxI1prLh0+4bUvFPHHmY3C

После получения кодов активации выберите в программе пункт меню Помощь – Ввести код активации. В появившееся диалоговое окно скопируйте один код активации. Повторите операцию для каждого нового кода.

В случае, если вы получили несколько кодов, согласитесь с предложением перезагрузить модули после ввода последнего кода.

Если вы забыли перезагрузить модули после их активации, предложение перезагрузки модулей можно вызвать, отказавшись от ввода кода активации в соответствующем диалоговом окне, нажав кнопку Отмена.
Все коды активации сохраняются в ключе Загрузчика и в повторном вводе не нуждаются.

Комплект поставки - Универсальный загрузчик CombiLoader (Вариант 1):

USB Host кабель для подключения к ЭБУ

Адаптер ПАК Загрузчик v.3

Ключ Senselock SL4

Программа CombiLoader ( ссылка для скачивания)

Комплект поставки - Универсальный загрузчик CombiLoader (Вариант 2):

USB Host кабель для подключения к ЭБУ	Адаптер ПАК Загрузчик v.3	Ключ Senselock SL4	Потребительская упаковка
Кабель с 55-контактным разъемом для CombiLoader	Кабель с 81-контактным разъемом для CombiLoader	Программа CombiLoader ( ссылка для скачивания)



Перечень поддерживаемых типов ЭБУ входящих в (Базовый комплект) поставки:

• BSL режим C16x - Широкий перечень импортных и отечественных автомобилей, оснащенных ЭБУ на базе микроконтроллеров семейства C16x.
• BSL режим C16x (+T) - Широкий перечень импортных и отечественных автомобилей, оснащенных ЭБУ на базе микроконтроллеров семейства C16x. Расширенная версия. (может использоваться при наличии ключа защиты)
• BSL режим ST10F27x - Широкий перечень импортных и отечественных автомобилей, оснащенных ЭБУ на базе микроконтроллеров семейства ST10F27x.
• BSL режим ST10F280 -Любые типы ЭБУ на процессорах семейства ST10F280, например, MagnetiMarelli 6LPB, устанавливаемые на автомобили Peugeot.
• BSL режим ST10F296 - Любые типы ЭБУ на процессорах семейства ST10F296, например, MagnetiMarelli 4HV, устанавливаемые на автомобили Skoda Octavia/Fabia с двигателем 1.4L (BUD).
• Январь-5.1- Автомобили ВАЗ.
• Январь-7.2 - Автомобили ВАЗ. обновление, позволяющее работать с ЭБУ Январь-7.2 производства АВТЭЛ с меткой G.
• VS-5.1 - Автомобили ВАЗ.
• Bosch C509 Hyundai/Kia - Автомобили Hyundai/Kia c ЭБУ на процессора C509 с внешней FLASH Am29F010.
• Bosch MP7.0 - Автомобили ВАЗ.
• Bosch M7.9.7(+) - Автомобили ВАЗ, ЭБУ Bosch M7.9.7.
• Микас-7.1 - Автомобили ГАЗ и УАЗ.
• Микас-7.6 - Автомобили ЗАЗ и Daewoo.

Возможности модулей (сами модуля приобретаются дополнительно):

Модуль	FLASH	EEPROM	Калибровки	Подсчет КС
Абит A12.2	W/DW		R/W/DR/DW	C
Абит M240	W/DW		R/W/DR/DW	C
M74 (+J2534)	R/W	R/W
М86 ВАЗ (+J2534)	R/W/DW	R/W
МИКАС-10.3 (М103)	R/W/DR/DW	R/W/DR/DW		C
МИКАС-10.3 (М113)	R/W/DR/DW	R/W/DR/DW		C
МИКАС-10.3 (М114)	W/DW	R/W/DR/DW	R/W/DR/DW	C
МИКАС-11/M73A	R/W	R/W
МИКАС-11/VS-8	Rx/Wx/R/W/DR/DW	R/W/DR/DW
МИКАС-12.3 (М124)	W/DW		R/W/DR/DW	C
МИКАС-12/M74.5/M75/M86И (+J2534)	R/W/DW*	R/W
МИКАС-7	R/W	R/W		F
МИКАС-7.6	R/W	R/W
Январь-5.1/VS-5.1	R/W	R/W		F
Январь-7.2	R/W	R/W		F
Январь-7.2+/М73	R/W	R/W
AMT ВАЗ (J2534)	DR/DW		DR/DW	C
BSL режим C16x /(+T)	Rx/Wx	Rx/Wx
BSL режим ST10F168	Rx/Wx	Rx/Wx
BSL режим ST10F27x	Rx/Wx
BSL режим ST10F280	Rx/Wx
BSL режим ST10F296	Rx/Wx	Rx/Wx
BSL режим TC17xx (J2534)	Rx/Wx	Rx/Wx		F3
BSL режим XC27x5	Rx/Wx/R/W	Rx/Wx/R/W
Bosch C509 Hyundai/Kia	Rx/Wx
Bosch EDC16 BSM (J2534)	R/W	R/W
Bosch EDC17C11 Renault (J2534)	DR/DW		DR/DW	C
Bosch EDC17C42 Renault (J2534)	DR/DW		DR/DW	C
Bosch EDC17C84 Renault (J2534)	DR/DW		DR/DW	C
Bosch EDC17CV44/54 (J2534)	R/W/DR/DW		W/DW	C
Bosch EDC7UC31 (J2534)	R/W/DR/DW		R/W/DR/DW	C
Bosch M(E)7.9.7	W/DW1
Bosch M7.9.7.1 GM	W/DW
Bosch M7.9.7/+ ВАЗ	Rx/Wx/W	Rx/Wx
Bosch M7.9.8 (J2534)	W/DW
Bosch ME17 China (J2534)	W/DW		R/W/DR/DW	C
Bosch ME17.9.x ВАЗ/УАЗ (J2534)	W/DW		W/DW	C
Bosch ME7.4.4 PSA (J2534)	DR/DW		DR/DW	C
Bosch ME7.4.5 PSA (J2534)	DR/DW		DR/DW	C
Bosch ME7.6.x	R/W/DR/DW
Bosch ME7.9.9 (J2534)	R/W/DR/DW		R/W/DR/DW
Bosch ME9 BSM (J2534)	R/W	R/W
Bosch ME9.x GM (J2534)	R/W/DR/DW		R/W/DR/DW	C
Bosch MEDC17 BMW Exx (J2534)	W/DW		W/DW	C
Bosch MEDC17 BSM (J2534)	R/W	R/W		F
Bosch MEDC17 Hyundai/Kia (J2534)	R/W/DR/DW		R/W/DR/DW	C
Bosch MEDC17 Hyundai/Kia UDS (J2534)	R/W/DR/DW		R/W/DR/DW	C
Bosch MEDC17 PSA (J2534)	R/W/DR/DW*		R/W/DR/DW*	C
Bosch MEDC17 Suzuki (J2534)	R/W/DR/DW			C
Bosch MEDC17 VAG K/CANTP2.0 (J2534)	DW			C
Bosch MEDC17 VAG UDS (J2534)	DW			C
Bosch MP7.0	W		R/DR/W
Bosch PSG16	DW		DR/DW	C
Cummins CMx (J2534)	R/W/DR/DW
DC4 TCM Renault (J2534)	DR/DW		DR/DW	C
DSI TCM (J2534)	R/W/DR/DW			C
Daewoo IEFI-6/ITMS-6F	R/W/DR/DW
Delphi ACDelco (J2534)	R/W/DR/DW		R/W/DR/DW	C
Delphi DCM3.4 Renault (J2534)	DR/DW		DR/DW	C
Delphi DCM3.7 GM (J2534)	R/W/DR/DW		R/W/DR/DW	C
Delphi DCM3.7 Great Wall (J2534)	R/W/DR/DW			C
Delphi DCM3.7 Hyundai/Kia (J2534)	R/W/DR/DW			C
Delphi DCM3.7 SsangYong (J2534)	R/W/DR/DW			C/S
Delphi DCM3.7 VAG (J2534)	DR/DW			C
Delphi DCM6.2 PSA (J2534)	DR/DW			C
Delphi MT05	R/W/DR/DW		R/W/DR/DW	C
Delphi MT20	R/W/DR/DW	R/W/DR/DW		C
Delphi MT22.x	R/W/DR/DW		R/W/DR/DW	C
Delphi MT34 China (J2534)	R/W/DR/DW		R/W/DR/DW
Delphi MT35E (J2534)	R/W/DR/DW			F
Delphi MT38 (J2534)	R/W/DR/DW4		R/W/DR/DW4	C
Delphi MT60 GM (J2534)	R/W/DR/DW	R/W/DR/DW 5	R/W/DR/DW	C
Delphi MT80 China (J2534)	R/W/DR/DW		R/W/DR/DW	C
Delphi MT80 GM (J2534)	R/W/DR/DW	R/W/DR/DW 5	R/W/DR/DW	C
Delphi MT86 Hyundai/Kia (J2534)	W/DW		R/W/DR/DW	C
Delphi MT92 Great Wall (J2534)	R/W/DR/DW		R/W/DR/DW	C
EMS210x Ford (J2534)	R/DR/W/DW		R/DR/W/DW	C
EMS2204 Ford (J2534)	W/DW		R/DR/W/DW	C
EMS2211 Ford (J2534)	R/DR/W/DW		R/DR/W/DW	C
EMS3110 Renault (J2534)	DR/DW		DR/DW	C
EMS3120 Renault (J2534)	R5/W5/DR/DW	R/W/DR/DW 5	DR/DW	C
EMS3125 Renault (J2534)	R5/W5/DR/DW	R/W/DR/DW 5	DR/DW	C
EMS3130 Renault (J2534)	DR/DW		DR/DW	C
EMS3150 Renault (J2534)	R5/W5/DR/DW	R/W/DR/DW 5	DR/DW	C
EMS3155 Renault (J2534)	R5/W5/DR/DW	R/W/DR/DW 5	DR/DW	C
Ford Siemens (J2534)	R/W/DR/DW
Ford Siemens 2 (J2534)	R/W/DR/DW		R/W/DR/DW	C
Ford Visteon (J2534)	R/W/DR/DW			C/S
Ford Visteon 2 (J2534)	R/W/DR/DW			C/S
MR140/HV240 Ext	R/W/DR/DW	R/W/DR/DW	R/W/DR/DW	C
MagnetiMarelli 4HV VAG (J2534)	R/W/DR/DW		R/W/DR/DW	C
MagnetiMarelli 7GV VAG (J2534)	R/W/DR/DW		R/W/DR/DW	C
SID206 Ford (J2534)	R/W/DR/DW		R/W/DR/DW	C
SID208 Ford (J2534)	R/W/DR/DW	R/W/DR/DW 5	R/W/DR/DW	C
SID209 Ford (J2534)	R/W/DR/DW	R/W/DR/DW 5	R/W/DR/DW	C
SID208 PSA (J2534)	R/W/DR/DW	R/W/DR/DW	R/W/DR/DW	C
SID211 Ford (J2534)	W/DW		W/DW	C
SID301 Renault (J2534)	DR/DW		DR/DW	C
SID305/306 Renault (J2534)	DR/DW		DR/DW	C
SID307 Renault (J2534)	R5/W5/DR/DW	R/W/DR/DW 5	DR/DW	C
SID309 Renault (J2534)	R5/W5/DR/DW	R/W/DR/DW 5	DR/DW	С
SID310 Renault (J2534)	R5/W5/DR/DW	R/W/DR/DW 5	DR/DW	C
SID807 PSA (J2534)	W/DW		R/W/DR/DW	C
SIM271DE 2.0 MercedesBenz (J2534)	R/W/DR/DW	R/W/DR/DW	R/W/DR/DW	C
SIMOS12 VAG (J2534)	R/W	R/W	R/W	C
SIMOS18 VAG (J2534)	Rx/Wx	Rx/Wx	Rx/Wx	C
Sagem S3000 Renault (J2534)	DR/DW		DR/DW	C
Siemens ACDelco (J2534)	W/DW		R/W/DR/DW	C
Siemens MS41/42/43 BMW			R/W/DR/DW
Siemens SIM2K (+J2534)	R/W/DR/DW		W/DW	C
Siemens SIM2K-243 GM (J2534)	R/W/DR/DW		R/W/DR/DW	C
Siemens SIM2K-24x Hyundai/Kia (J2534)	R/W/DR/DW		R/W/DR/DW	C
Siemens SIM2K-25x Hyundai/Kia (J2534)	Rx/Wx/W/DW	Rx/Wx	Rx/Wx/W/DW	C
Siemens SIM2K-26x Hyundai/Kia (J2534)	Rx/Wx/W/DW	Rx/Wx	Rx/Wx/W/DW	C
Siemens SIM2K-D52	R/W/DR/DW		R/W/DR/DW
Siemens SIMK3x/4x (+J2534)	R/W/DR/DW	R/DR	R/W/DR/DW
Siemens SIMTEC70	R/W/DR/DW			C
Siemens SIMTEC76 (J2534)	R/W/DR/DW		R/W/DR/DW	C
Siemens SIMTEC7x (+J2534)	R/W/DR/DW		R/W/DR/DW	C
Siemens Sirius 3x	DR/DW		DR/DW
Siemens Sirius D3x/D4x	R/W/DR/DW			C
Siemens VDO MSE 3.5	R/W/DR/DW			F
TA2005 TCM Renault (J2534)	R/W/DR/DW		R/W/DR/DW	С
Transtron Isuzu (J2534)	DR/DW			F
Transtron Isuzu 7058 (J2534)	DR/DW			F
Transtron Isuzu 705x R/O (J2534)	DR
VS-5.6	R/W	R/W
Vagon VAx	R/W/DR/DW	R/W/DR/DW	R/W/DR/DW
Valeo J34P PSA (J2534)	DR/DW		DR/DW	C
Valeo V46 PSA (J2534)	DR/DW		DR/DW	C
Valeo V4x Renault (J2534)	DR/DW		DR/DW	C
WestPort WP580 (J2534)	R/W/DR/DW		R/W/DR/DW

* – подробности в описании модуля.
1 – диагностический метод записи ЭБУ а/м ВАЗ требует подключения к колодке ЭБУ, а не к разъему диагностики.
2 – поддержка возможности записи через разъём диагностики приобретается отдельно. Полностью перекрывается функциональностью модуля Bosch M(E)7.9.7 (OBDII).
3 – только в соответствующей версии модуля для ПО Bosch.
4 – чтение ЭБУ через интерфейс CAN в необходимом объёме не поддерживается блоком управления.
5 – функция доступна в расширенной лицензии модуля.

Условные обозначения:
R - чтение через разъём ЭБУ
W - запись через разъём ЭБУ
Rx - чтение через разъём ЭБУ со вскрытием
Wx - запись через разъём ЭБУ со вскрытием
DR - чтение через разъём диагностики
DW - запись через разъём диагностики
C - подсчёт КС калибровок
S - подсчёт КС программы
F - подсчёт КС полного образа FLASH

Порядок работы с загрузчиком на примере ЭБУ Январь-5.1

Для начала работы с загрузчиком необходимо:
· Подключите 25-контактный разъем кабеля к адаптеру Загрузчика.
· Подключите адаптер Загрузчика к хост-адаптеру.
· Подключите хост-адаптер к USB-порту компьютера.
· Подключите Загрузчик к источнику питания 12 В (в качестве источника питания можно использовать бортовую сеть автомобиля).
· После выполнения необходимых подключений запустите программу.
· Подключите ЭБУ к разъему загрузчика.

Настройка загрузчика.

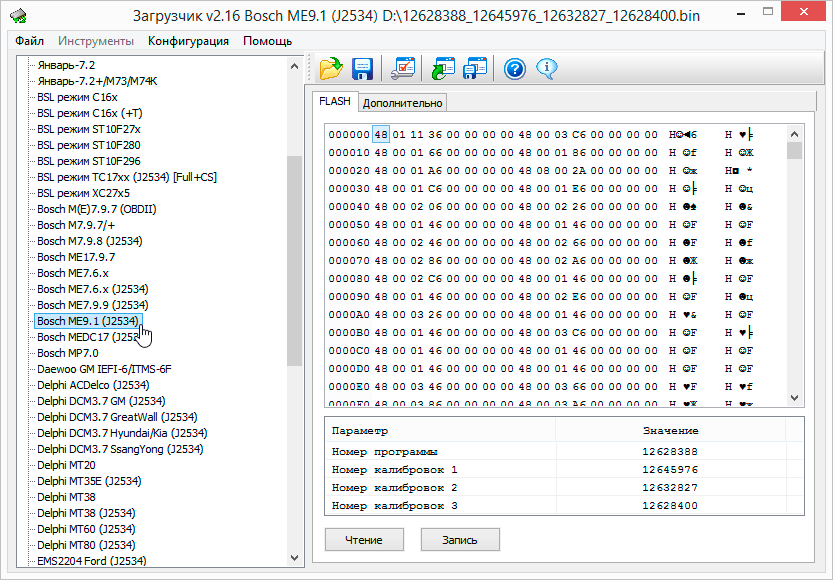

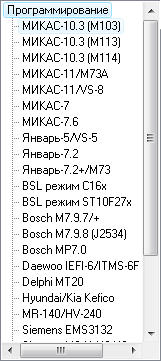

Перед работой с ЭБУ выберите соответствующий тип в списке

Основные операции, производимые программой, на примере контроллера семейства Январь-5:
1. Чтение программы из контроллера.
2. Запись программы в контроллер.
3. Удаление записи об иммобилизаторе.
4. Перемешивание калибровочных данных.
5. Защита программы контроллера от считывания.
6. Снятие защиты с программы контроллера.
7. Защита программы контроллера от копирования.
8. Создание двухрежимной прошивки.
9. Добавление функции маршрутного компьютера.
10. Добавление функции управления реле блокировки стартера.

Настройка программы

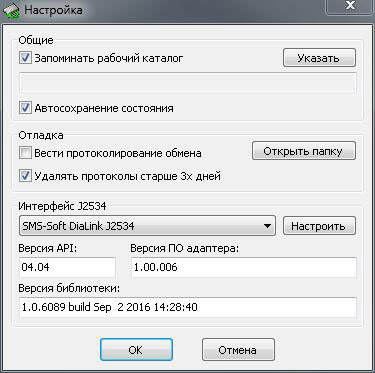

Выберите в меню Конфигурация - Настройка.

Группа "Общие":
· Запоминать рабочий каталог – позволяет запоминать последний используемый рабочий каталог при ручной или автоматической записи состояния.
· Указать – позволяет вручную выбрать рабочий каталог.
· Автосохранение состояния – позволяет автоматически сохранять текущее состояние программы (рабочий каталог, настройки модулей, размеры окна и т.п.) при выходе.

Группа "Отладка":
· Вести протоколирование обмена – позволяет записать данные обмена с хост-адаптером в файл для последующего анализа разработчиком.
· Открыть папку – позволяет открыть папку с сохранёнными протоколами.
· Удалять протоколы старше 3х дней – позволяет оптимизировать использование дискового пространства путём удаления ненужных файлов протоколов.

Группа "Интерфейс J2534":
· Окно выбора интерфейса – позволяет указать J2534-совместимый адаптер для использования программой и модулями.
· Настроить – вызов программы настройки адаптера. ПО является специфичным для каждого конкретного типа используемого адаптера.
· Окно информации об адаптере – отображает информацию об используемом адаптере. В случае ошибок работы с адаптером (например адаптер не подключен) выводится "н/д".

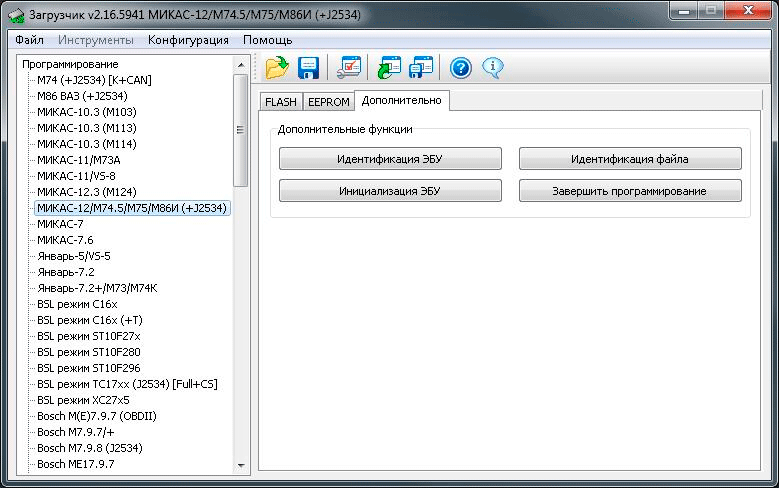

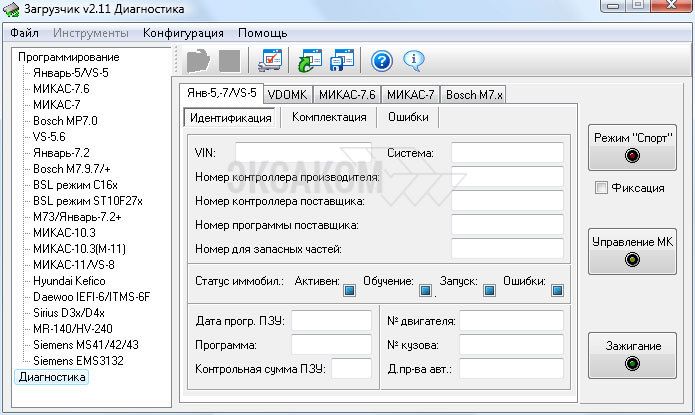

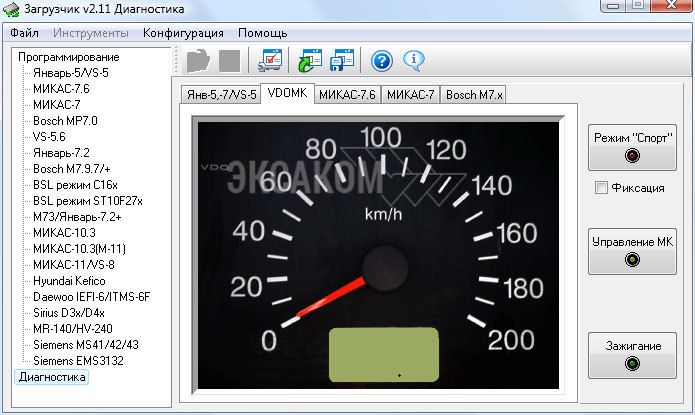

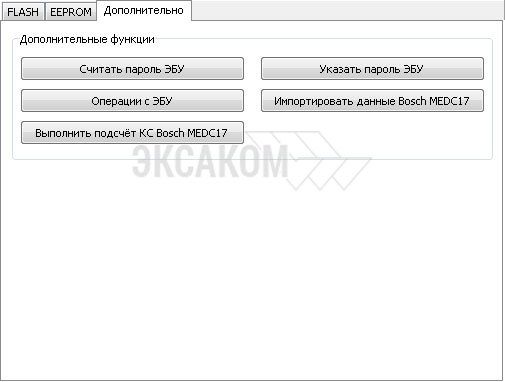

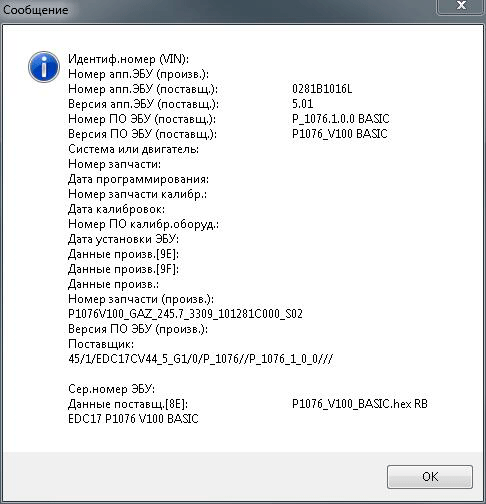

Рабочие экраны программы CombiLoader:
