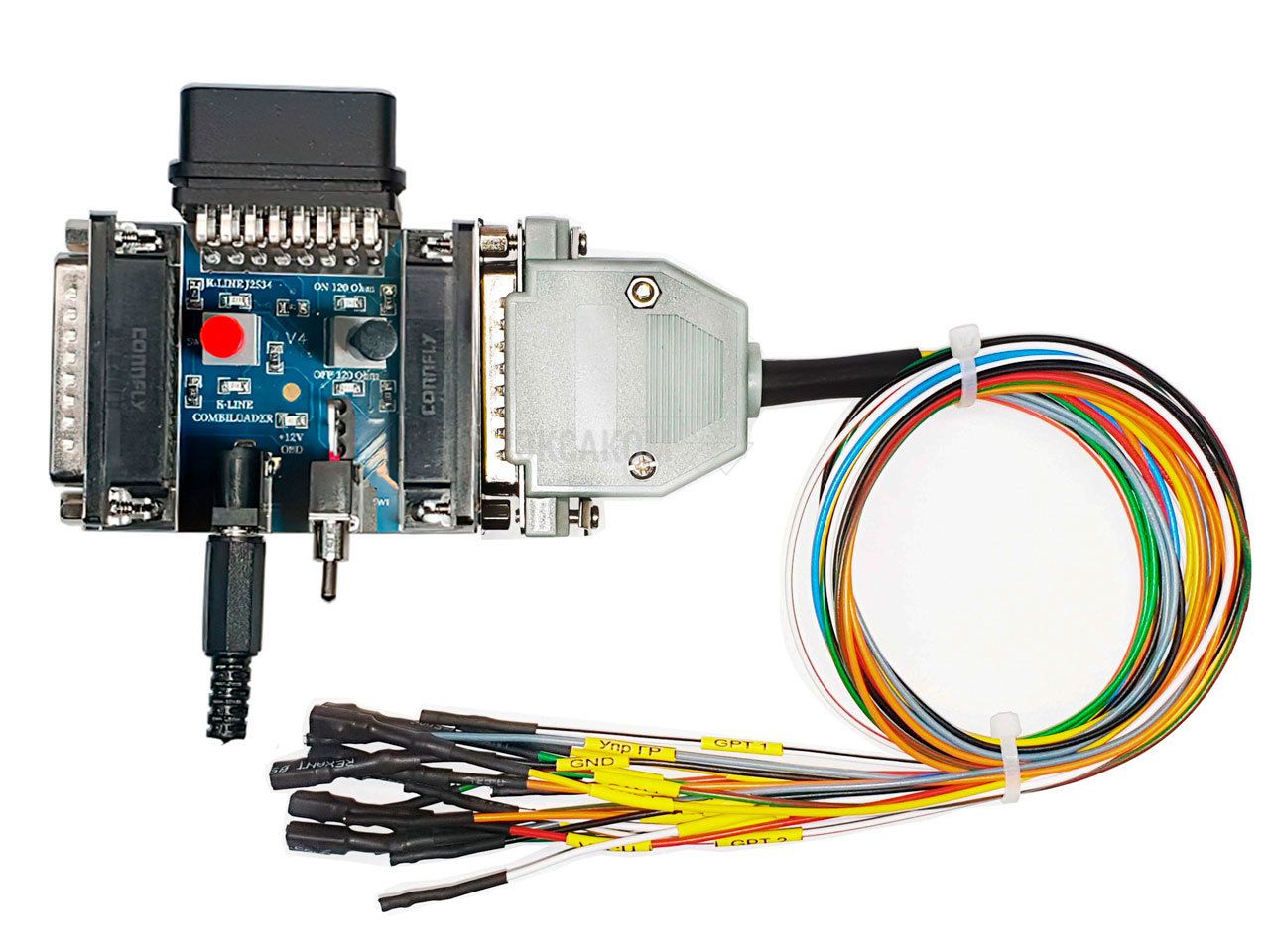

Универсальный кабель для программирования и плата с разъемом OBD2 v4 для CombiLoader

  • Описание
  • Сопутствующие

Кабель для подключения ЭБУ "на столе" и программирования с помощью Combiloader и соответствующих модулей.

Универсальный кабель предназначен для подключения Combiloader к различным ЭБУ "на столе" без использования специализированных колодок. Данный кабель работает по K-Line, CAN + GPT. На плате установлен OBD2 разъем с отключаемым питанием, предназначенный для подключения устройств, работающих по J2534 (DiaLink, Сканматик 2 PRO).

С разъемом OBD2 для DiaLink:
На плате установлен OBD2 разъем с отключаемым питанием, предназначенный для подключения устройств, работающих по J2534 DiaLink.
Контакт GPT1 выходит на 15 контакт OBD2, контакт GPT2 выходит на 7 контакт OBD2.
Для работы Сканматик 2 PRO с BSM модулями необходимо в настройках комбилоадера выставить используемые контакты 7 и 15.

На плате установлены следуюшие переключатели:

  • Переключатель SW1 коммутирует внешнее питание адаптера Dialink. Необходим для отключения питания адаптера при некоторых подключениях c 12V GPT. (устанавливается на универсальной плате с OBD2 разъемом)
  • Переключатель SW2 подключает на шину CAN терминатор шины (резистор 120 Ом между CAN‑L и CAN‑H). Так же на плате установлен переключатель для подключения терминального резистора 120 Ом на линии CAN, с светодиодами сигнализирующими положение “ON 120 Ohm” – резистор подключен, “OFF 120 Ohm”- резистор отключен.
  • Переключатель SW3 выбора K-Line с адаптера Combiloader или с OBD2 разъема, со светодиодами, сигнализирующими выбранный адаптер. “K-LINE J2534” - K-Line поступает с адаптера DiaLink, “K-LINE COMBILOADER” - K-Line поступает с адаптера Combiloader.
Переключение необходимо для работы с такими блоками как EDC7UC31, EDC17CV44/54, ME7.4.4 PSA, ME7.4.5 PSA, MSE6.0 соответствующими модулями. Все уточнения по работе смотрите в Документации программатора Combiloader.

Разъем подачи общего питания +12В - Так же на плате установлен разъем подачи общего питания +12В. Размер разъема питания стандартный 5.5x2.1мм.

Некоторые Провода коммуникации имеют по 2 типа контактов (указано в назначении проводов ниже) :
  • игольчатый (такие контакты используются, к примеру, в 81-контактных разъемах ЭБУ)
  • широкий (например, в 55-контактных разъемах ЭБУ). Каждый провод имеет стикер с маркировкой.
Назначение проводов универсального адаптера со стороны ЭБУ:
  • K-Line - один одинаковый разъем
  • VKEY- К15/Зажигание -  отключаемое питание (замок зажигания) (провод с двумя типами разъемов)
  • PRG - разрешение программирования (провод с двумя типами разъемов)
  • K30P - К30Р/Питание после гл. реле (провод с двумя типами разъемов)
  • Упр ГР - управление главным реле (провод с двумя типами разъемов)
  • GPT1 - сигнальная линия для снятия пароля ЭБУ использующими Tricore
  • GPT2 - сигнальная линия для снятия пароля ЭБУ использующими Tricore
  • CAN-L - два одинаковых разъема
  • CAN-H - два одинаковых разъема
  • VECU - К30/+12В - красный - не отключаемое питание (аккумулятор) (провод с двумя типами разъемов)
  • GND - черный - минус (масса) (провод с двумя типами разъемов)
