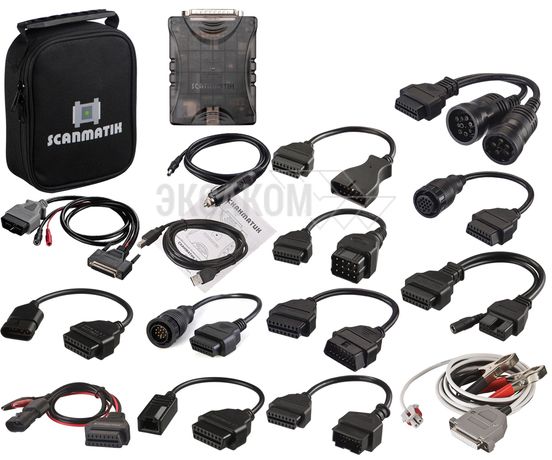

Сканматик 2 PRO (Максимальный комплект) Профессиональный мультимарочный автосканер

  • Описание
  • Комплектация
  • Сопутствующие
  • Видео
  • Документация, ПО
  • Применяемость
  • Скриншоты

Профессиональный мультимарочный сканер Сканматик 2 PRO предназначен для диагностики электронных систем управления современных автомобилей. Работает с персональным компьютером, планшетом или смартфоном, программы для Windows и Android в комплекте. При установке драйвера (входит в комплект) работает со сторонним программным обеспечением, сделанным под стандарты SAE J2534 и RP1210.

Сохранив все достоинства своего предшественника Сканматик 2 PRO обладает рядом неоспоримых преимуществ:

  Диагностический сканер
Сканматик 2
Диагностический сканер
Сканматик 2 PRO

Тип соединения с ПК, Смартфоном USB/Bluetooth USB/Bluetooth
Возможна работа с бортсетью 24В Да Да
ISO-9141/ISO-14230 (K-LINE) 13 коммутируемых линий 13 коммутируемых линий
J1850 VPW/PWM Да Да
SCI (программ. Chrysler до ~05г) **Нет Да
CAN1 на ножках 6-14 (OBD) Да Да
CAN2 на ножках 3-11 (OBD) Да Да
CAN3 на ножках 12-13 (OBD) Нет Да,, в конфигурации 12H-13L или 12L-13H
SWCAN на ножке 1 Да Да
Напряжение программирования (J2534) Нет Да, на ножки 6, 8, 11, 12, 13, 14 разъема OBD2
Напряжение программирования (AUX) Нет Да (через дополнительный кабель)
Замыкание K линий на массу Да Да
Система защиты K и CAN линий Да Да, на новой элементной базе
Питание адаптера Интегральный стабилизатор, входное напряжение 7-36В Встроенный импульсный программно-управляемый
источник питания собственной разработки
(нет нагрева, широкий диапазон вх. напряжений от 5 до 55В)
Защита порта USB интегральной диодной сборкой Гальваническая развязка порта USB (вместе с питанием)
Защита по питанию от всплесков напряжения “Load-Dump” (при отключении генератора на работающем моторе) - Да, на специализированных защитных элементах для автомобильных блоков управления и автоэлектроники
Скорость работы по Bluetooth Нормальная На 20% выше за счет оптимизации прошивки
Корпус Светло серый, на защелках Полупрозрачный, на защелках и саморезах, повышенной толщины с дополнительными ребрами жесткости внутри

**обусловлено отсутствием возможности подачи напряжения программирования 20В

Описание

  • Для подключения к адаптеру может использоваться как USB или Bluetooth интерфейсы (встроены в адаптер SM2-PRO)
  • Все комплекты включают в себя полную текущую версию программы (все доступные в данный момент программные модули):
    ВАЗ, ГАЗ, УАЗ, Ока, ZAZ, Daewoo, Chevrolet, Ravon, Chery, BYD, Geely, Great Wall, Lifan, Mitsubishi, Kia, Hyundai, Иж, КАМАЗ, МАЗ, ПАЗ, OBD2.
  • Работает с большим количеством диагностических программам и загрузчиков, сделанных под стандартные интерфейсы SAE J2534 и RP1210.

Технические характеристики адаптера SM2-PRO

  • Интерфейсы для связи с ПК (Планшетом, Смартфоном) - USB или Bluetooth
  • Напряжение питания: 5...36В от бортовой сети а/м или USB (гальваническая развязка вместе с питанием)
  • Потребляемый ток, не более 350мА
  • Внутренние импульсные блоки питания собственной разработки (нет нагрева +широкий диапазон входных напряжений от 5 до 55В)
  • Защита по питанию от всплесков напряжения “Load-Dump” (при отключении генератора на работающем моторе)
  • Поддерживаемые шины данных:
    13 x ISO-9141/ISO-14230 (K-LINE)
    1 x J1850VPW
    1 x J1850PWM
    4 x CAN
    1 x Single Wire CAN
  • Встроенный мультиплексор для коммутации диагностических линий
  • Самая широкая поддержка стандартов J2534-1/2
  • Подача напряжения программирования (5-24В) - на ножки разъема OBD2: 6, 8, 11, 12, 13, 14
  • Выход напряжения программирования AUX (через дополнительный кабель OBD2+Aux)
  • Дальность действия Bluetooth, не менее: 10м (Class 2)
  • Размеры адаптера (Д x Ш x В), не более: 970x750x220мм
  • Вес прибора в базовой комплектации, не более: 1 кг

Требования Сканматик 2 PRO к ПК

  • Операционная система Windows XP, Vista, Windows 7, Windows 8, Windows 10
  • Тактовая частота процессора, не менее (см. минимальные требования для работы ОС)
  • Оперативная память, не менее (см. минимальные требования для работы ОС)
  • Свободное место на жестком диске, не менее 7Мб
  • При USB подключении - наличие свободного порта USB 1.1
  • При Bluetooth подключении - наличие адаптера Bluetooth (встроенного или внешнего)*
    * - не работает с адаптерами, требующих обязательной установки драйвера фирмы Atheros!

Требования Сканматик 2 PRO к Планшету / Смартфону

  • Операционная система - Android 2.1 и выше
  • Поддерживаемая архитектура - все (ARM, X86, MIPS)
  • При USB подключении - USB-Host
  • При Bluetooth подключении - Bluetooth модуль

Замена на кабель OBD2+ Aux при заказе комплекта Сканматик 2 PRO
Кабель для Сканматик 2ПРО OBD2 c контактом для подключения напряжение разрешения программирования Aux
600
Кабель MD1CE100 (Камаз К5 с двигателем R6) для BitBox
для программирования блоков MD1CE100 Камаз К5 с двигателем R6 для программатора BitBox
00000008176
10 000
Кабель OBD2+Aux для Сканматик 2 PRO
входит в Сканматик 2 PRO (Базовый + Aux)
00000006114
2 000
Кабель SM2/SM2Pro ME17.9.71 ВАЗ/УАЗ для Сканматик 2 for PCMFlash
предназначен для программирования ЭБУ ME17.9.71 ВАЗ/УАЗ (непосредственное подключение к разъёмам программируемого ЭБУ) на столе 71 модулем PCMFlash.
00000007909
5 000
Универсальный адаптер для SM2/SM2Pro с ручным и автоматическим питанием и управлением Boot/bench для работы с PCMflash
Возможна работа с 53, 58, 71, 77 и др. модулями PCMflash.
00000007872
5 000
Универсальный кабель v2 с разъемом DB-25 для CombiLoader и Сканматик 2
для подключения Сканматик 2 PRO напрямую без использования главного кабеля
00-00000073
4 000













Применяемость Сканматик 2 со своим ПО



Применяемость Сканматик 2 со сторонним ПО

Драйвер J2534-RP1210 для адаптера SM2 даёт возможность работы с большим числом сторонних программ, поддерживающих работу через интерфейс J2534. Целью разработки драйвера SM2 являлась попытка сделать не очередной адаптер J2534 “для галочки”, а максимально соответствующий требованиям J2534-1/2, а максимально соответствующий требованиям J2534-1/2 и RP1210 прибор, насколько это позволяет аппаратура адаптеров SM2.

Список протестированных программ:

  • Chrysler Flash Application
  • Combiloader
  • Chiploader
  • ECU Flasher (auto-bk)
  • Ford Module Programming Tool
  • Forscan
  • GM GDS-2/SPS
  • Hino Diagnostic Explorer 150 (Hino DX2)
  • HONDA HDS
  • Jaguar/Land Rover SDD
  • MDFLASHER
  • MMC Flasher (Bruce-Willis)
  • Nissan Consult 3+.
  • ODIS Service
  • OpenBox
  • PCMFlash
  • Toyota Techstream
  • Volvo Vida
  • Xentry/DAS Pass Thru
  • Allison DOC
  • Cummins INSITE
  • Cummins Calterm III
  • Case New Holland EST
  • CAT Electronic Technician (CAT ET)
  • Noregon JPRO
  • Volvo Premium Tech Tool
  • Wabco Toolbox

Скриншоты Windows

Программа построена по модульному принципу, аналогично программе "Сканматик 1". Возможные режимы работы определяются выбранным программным модулем и возможностями конкретной системы управления.

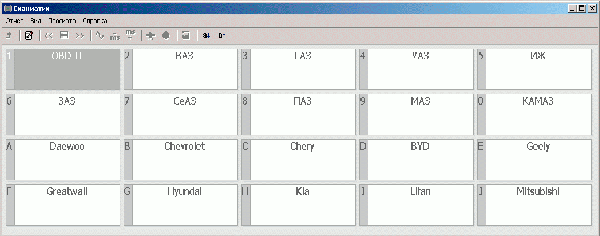

главное меню программы сканматик
меню выбора марки автомобиля

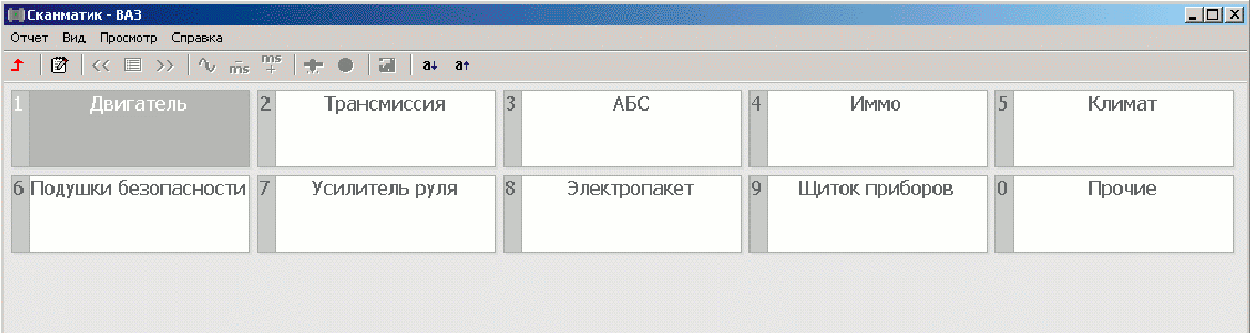

меню выбора системы
меню выбора системы

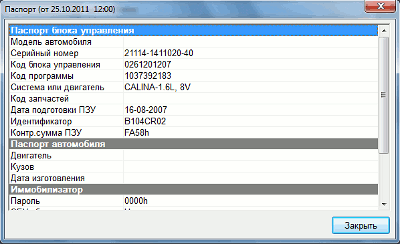

идентификационные данные
идентификационные данные

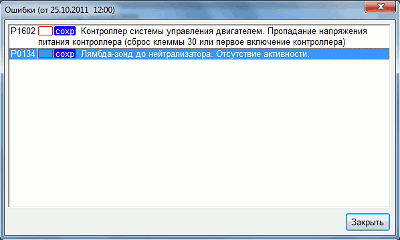

коды неисправностей
коды неисправностей

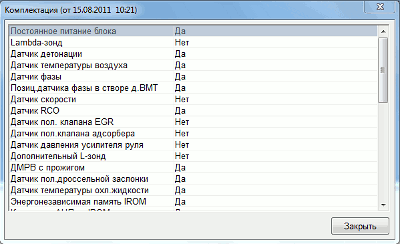

комплектация
комплектация

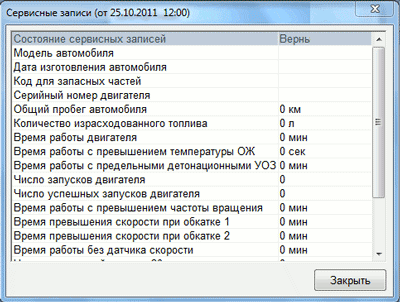

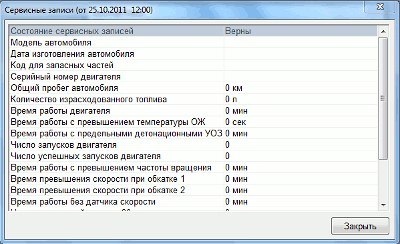

сервисные записи
сервисные записи
Параметры в виде бар-графоов
Параметры в виде бар-графоов

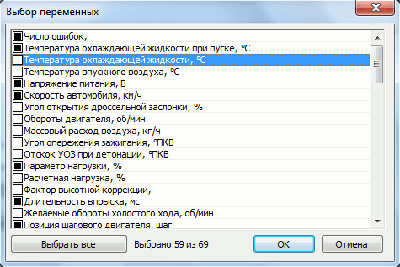

создание набора переменных
создание набора переменных

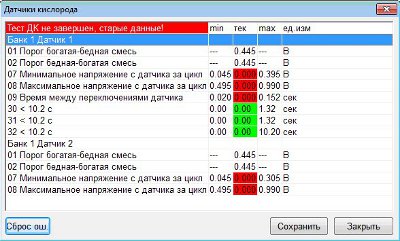

отображение результатов тестов датчиков кислорода
отображение результатов тестов датчиков кислорода

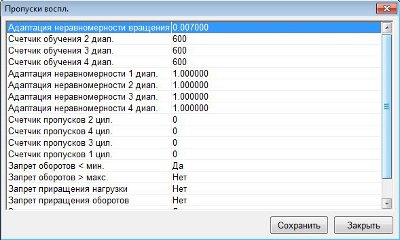

отображение счетчиков пропусков воспламенения
отображение счетчиков пропусков воспламенения

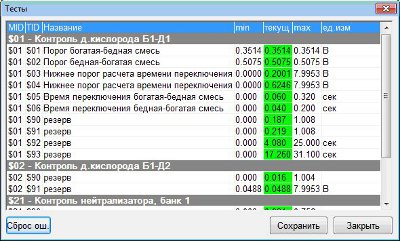

отображение результатов тестов подсистем
отображение результатов тестов подсистем

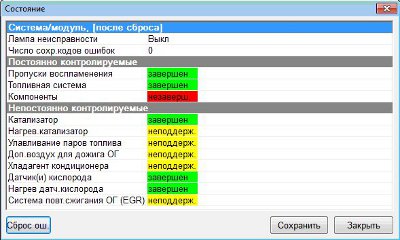

отображение состояния мониторов подсистем
отображение состояния мониторов подсистем

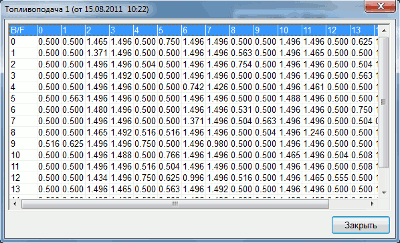

отображение таблицы топливоподачи
отображение таблицы топливоподачи

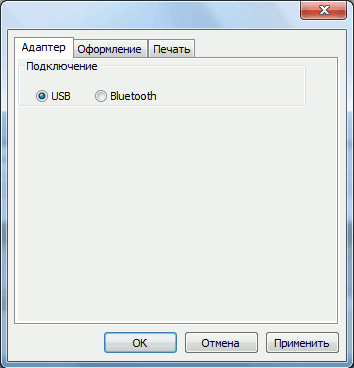

выбор способа подключения адаптера
выбор способа подключения адаптера

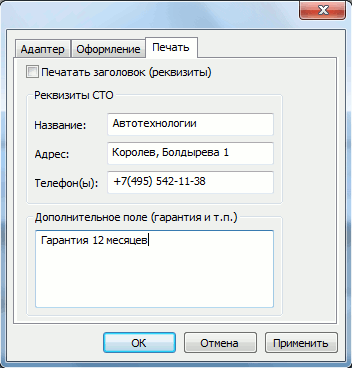

настройка тектста заголовка печати
настройка текста заголовка печати

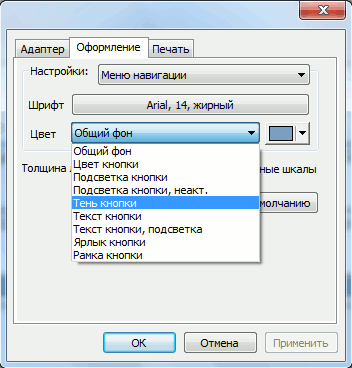

гибкая настройка внешненго вида интерфейса программы
гибкая настройка внешненго вида интерфейса программы

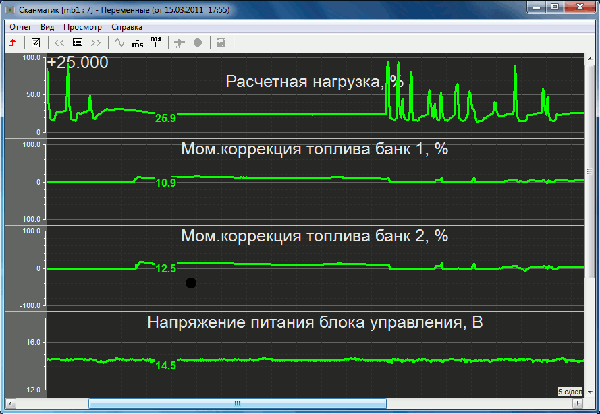

отображение параметров в графическом виде
отображение параметров в графическом виде

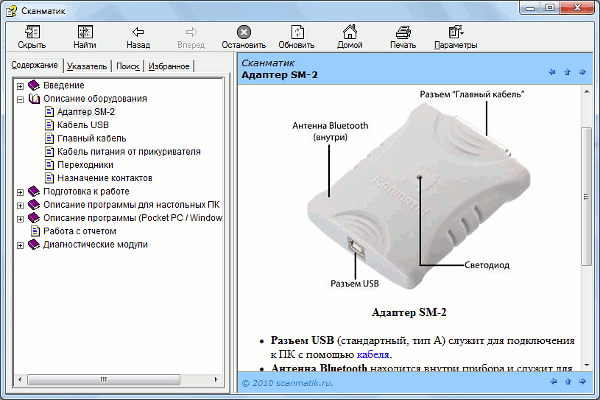

встроеная помощь
встроеная помощь

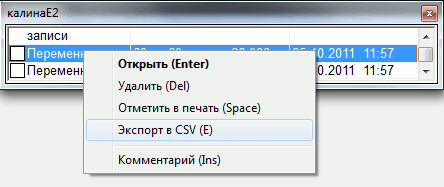

возможность экспорта данных в табличный вид
возможность экспорта данных в табличный вид

содержимое файла отчета
содержимое файла отчета

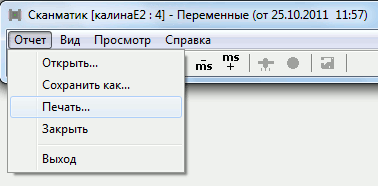

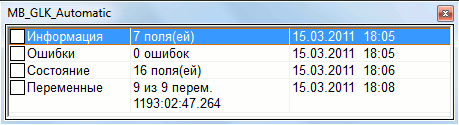

работа с файлом отчета
работа с файлом отчета

Скриншоты Windows Mobile

Программа для КПК имеет возможности, аналогичные программе для ПК. Создаваемые обеими версиями программы файлы отчетов абсолютно совместимы. То есть, например, можно создавать файл отчета на КПК, а работать с ним на ПК.

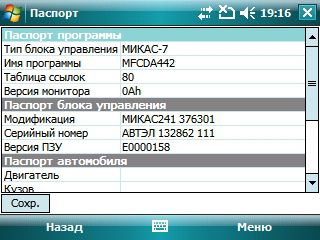

паспорт ЭБУ

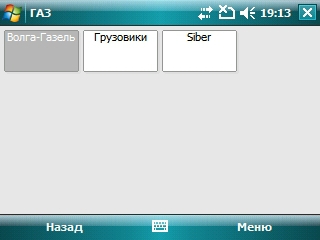

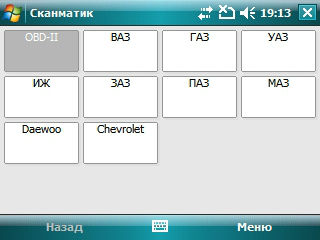

выбор марки автомобиля
выбор марки автомобиля



выбор категории
выбор категории

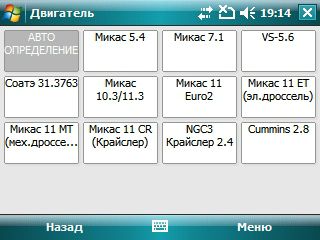

выбор типа двигателя
выбор типа двигателя

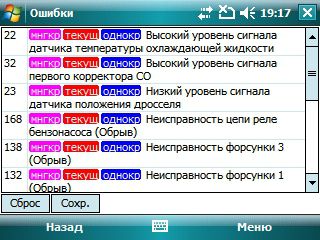

коды неисправностей
коды неисправностей

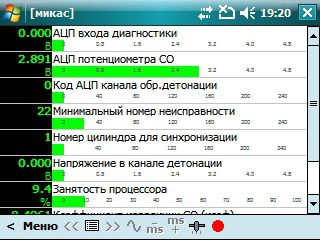

параметры
параметры

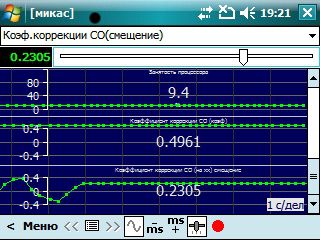

параметры в графиках
параметры в графиках

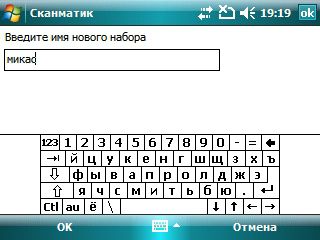

создание набора переменных
создание набора переменных

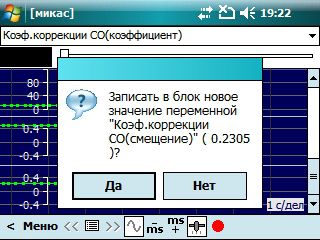

регулировка коэффициента СО
регулировка коэффициента СО

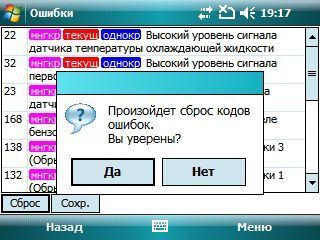

стирание кодов неисправностей
стирание кодов неисправностей

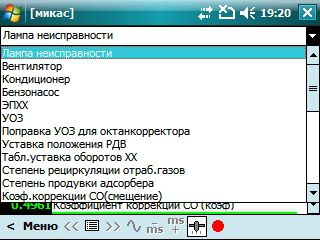

управление исполнительными элементами
управление исполнительными элементами

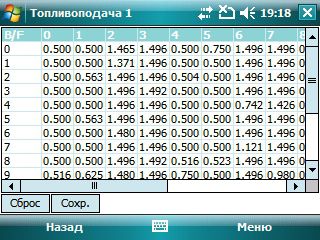

таблица топливоподачи
таблица топливоподачи

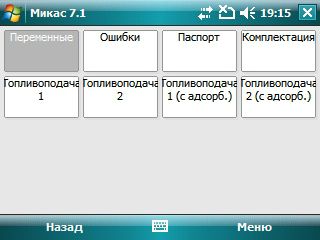

выбор режима
выбор режима

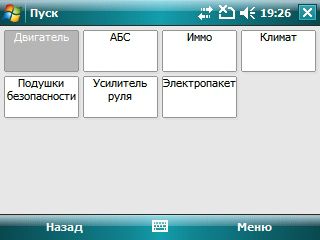

выбор системы
выбор системы

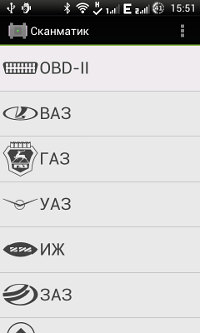

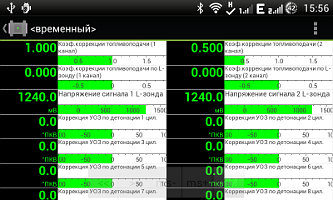

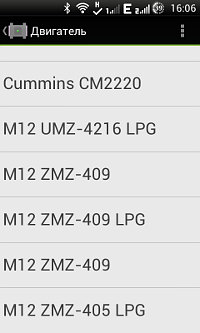

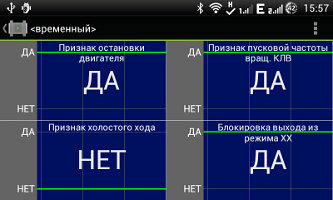

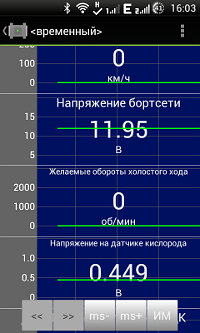

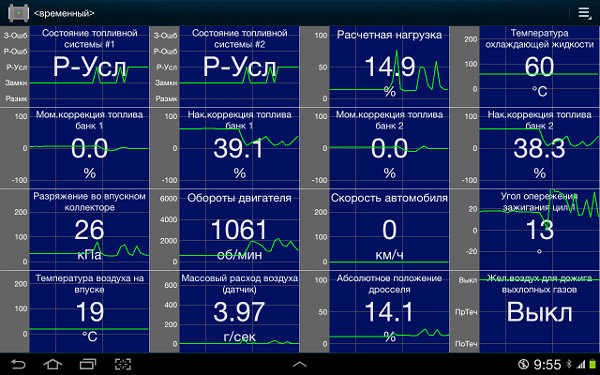

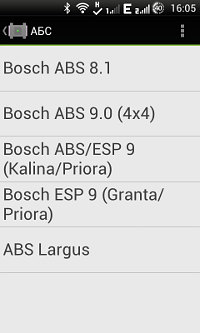

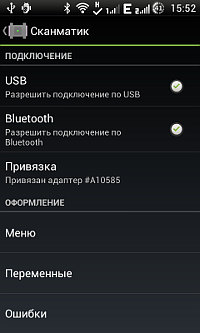

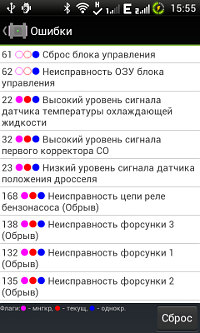

Скриншоты Android

Программа имеет возможности, аналогичные программе для ОС Windows. Возможные режимы работы определяются выбранным программным модулем и возможностями конкретной системы управления
