Диагностический адаптер ELS27 v5.0 Start (Арт. ELS27-05000-10)

ELS27 v5 - диагностический прибор нашей разработки.

Что нового

• Новый корпус

Более эргономичный, обеспечивает удобный хват, что полезно при работе с "тугими" разъёмами OBD.

• USB Type-C

Несмотря на то, что адаптер работает на скоростях USB 2.0, переход на USB-C оправдан его удобством и ростом популярности данного стандарта. Найти замену проводу с MicroUSB становится всё сложнее, чего не скажешь про Type-C.

• Дополнительный CAN на пинах 12/13

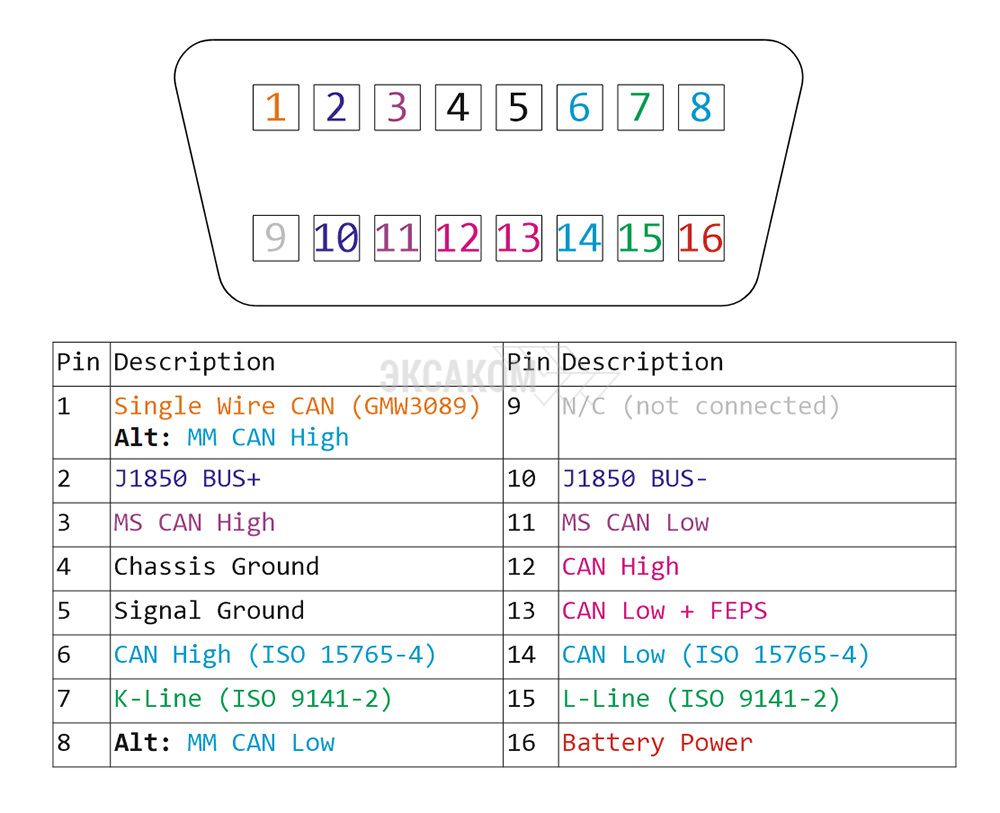

Мы пересмотрели схему протоколов и убрали соединение (перемычку) Pin 8 - Pin 9, а также Pin 7 - Pin 12. Также заменили механическое реле на отдельный трансивер и добавили ещё один для CAN линии на пинах 12/13 (часто используются в Renault). Причины данных изменений простые:
1) CAN на пинах 12/13 встречается чаще, чем K-Line на пине 12, поэтому чтобы CAN трансивер не ловил "мусор" мы убрали соединение Pin 7 - Pin 12
2) CAN на пинах 1/9 встречается редко и чтобы трансивер MM_CAN (pin 1/8) не ловил "мусор", мы убрали соединение Pin 8 - Pin 9
Хотим подчеркнуть, что мы "убрали" протоколы с пинов не ради экономии, а для повышения стабильности того, что используется чаще. В v4.0 было два трансивера и одно механическое реле, в v5.0 стало четыре трансивера. Это, кстати, дороже. Ну а если вам когда-либо понадобится CAN на 9 пине, то припаять перемычку не проблема.

• FEPS на 13 пине

Flash and EEPROM Programming Signal (FEPS) это сигнал для перевода блоков ЭБУ в режим программирования. Используется для блоков Ford до 2011 года выпуска.

• Фонарик

Работает от 5V USB и помогает в темноте увидеть разъём OBD автомобиля. Сам фонарик неотключаемый, при этом мы подобрали такую яркость, чтобы светил достаточно, но не слепил и много не потреблял. При питании адаптера от OBD (с установленным в адаптер беспроводным модулем) остаётся выключенным.

• Светодиоды с двух сторон корпуса (при наличии беспроводного модуля)

На адаптере есть светодиоды PWR - питание процессора, HOST - обмен с компьютером, OBD - обмен с автомобилем и MOD - светодиод беспроводного модуля. При установленном беспроводном модуле эти же светодиоды начинают работать и с нижней стороны адаптера (где большая наклейка). Так как ориентация OBD разъёмов в автомобилях бывает разная, то нередко оказывалось, что светодиоды светят в пол или в стенку. Теперь это не проблема.

• Кнопки на корпусе для беспроводного модуля (при наличии беспроводного модуля)

R - reset, сброс настроек модуля. M - mode, режим работы WiFi или Bluetooth (в зависимости от режима загорается соответствующий светодиод (B или W) рядом с кнопкой. Внимание! В данном лоте нет встроенного беспроводного модуля!

• Модульная структура адаптера

Плата с процессором и интерфейсная плата - это две разные платы, а значит мы можем "обновлять" до v5.0 более ранние версии адаптеров начиная с v3.0. Будет ли такая услуга и в каком виде - мы решим позже. Беспроводной модуль - это третья плата. Постарались сделать так, чтобы установить беспроводной модуль можно было самостоятельно, как и в v4.0.

• Новый силиконовый провод с PD 100W (Power Delivery)

Новый провод отличного качества. Можно использовать не только с ELS27, но и для зарядки устройств с мощностью до 100Вт. Так как PD может быть только у проводов с двумя Type-C, но не во всех компьютерах (ноутбуках) есть такие порты, то мы в комплект положили USB 3.0 переходник Type-C/Type-A.

Адаптер ELS27 v5 поддерживает следующие автомобильные протоколы:

Стандартные OBDII

• ISO 15765-4 (CAN)
• ISO 14230-4 (Keyword Protocol 2000 - KWP2000)
• ISO 9141-2 (Asian, European, Chrysler)
• SAE J1850 VPW (автомобили General Motors)
• SAE J1850 PWM (автомобили Ford)

Нестандартные OBDII

• ISO 15765
• ISO 11898 (raw CAN)
• GMLAN Single Wire CAN (GMW3089)
• Ford Medium Speed CAN (MS CAN)

Более подробная информация о совместимости по ссылке.

ПО и драйверы

На этой странице расположены ссылки на драйверы, утилиты и программы, с которыми работает адаптер. Также поддерживаются любые ELM327-совместимые программы, так что список далеко не полный.

PL2303HXD Windows Driver
Драйвер для ОС Windows XP, Windows Vista, Windows 7, Windows 10. Установщик содержит как x86, так и x64 версии.

ELS27 Baudrate
Утилита позволяет настроить скорость соединения с адаптером и сохранить ее внутри адаптера. Также утилита позволяет переключать адаптер в режим KKL (для адаптеров v3).

ELS27 AT/ST Command set
Документация по протоколу работы адаптера. Также может быть полезна более подробная документация по набору команда протокола ELM327. Технические вопросы можно писать нам на почту.

ELMConfig
Программа для диагностики, прошивки и конфигурирования блоков на автомобилях Ford Focus 2, C-MAX mk1, Kuga mk1, Mondeo 4, S-Max, Galaxy. Также может работать в качестве снифера или читать стандартные OBD параметры.

FoCCCus
Данная программа предназначена для конфигурирования электронных модулей автомобиля Ford Focus III, а также частично для соплатформенников по электронной части Fiesta 7 и Kuga 2. По указанной ссылке можно скачать версию программы, специально пропатченную для поддержки адаптеров ELS27 v3.

FORScan
Программный сканер для автомобилей Ford, Mazda, Lincoln, Mercury. Есть версии для PC, Android и iOS.

FFConfigLite
Приложение для смартфонов, планшетов на андроид. Диагностика и конфигурация модулей Ford Focus 2, C-Max I.

HobDrive
Это мощный бортовой компьютер в вашем автомобиле. Он работает на платформах Андроид, Windows, АвтоКомпьютерах и на встроенных автомагнитолах.

STool
Программа для корректировки одометров.

ELM-FFn
Программа для работы с автомобилями Ford Fusion и Ford Fiesta.
