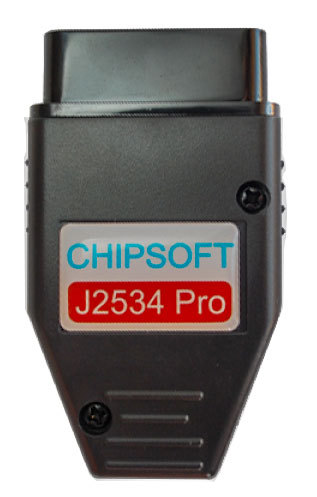

Chipsoft J2534 Pro адаптер J2534 PRO + K-Line

22 820
  • Снят с производства
    нет в наличии
  • Описание
  • Сопутствующие
  • Документация, ПО

Адаптер CHIPSOFT J2534 Pro на данный момент самый мощный по функционалу в линейке адаптеров CHIPSOFT J2534 Lite, CHIPSOFT J2534 Mid. По сравнению с указанными адаптерами имеет больший функционал для диагностики автомобилей, т.к. имеет два мультиплексора для коммутации CAN и KLine шины данных. Поддержка большого количества сторонних программ, работающих по стандарту J2534 делает адаптер незаменимым инструментом при диагностике и чиптюнинге, а его цена позволит начать свой бизнес с минимальными финансовыми затратами. Возможность использования различных режимов работы адаптера (J2534 адаптер, KLine адаптер, CANHacker) существенно расширяет возможности его использования.

Технические характеристики CHIPSOFT J2534 Pro адаптера:

  • современный мощный 32-битный ARM процессор 72 МГц
  • работа под управлением операционной системы реального времени (RTOS)
  • поддержка шины USB 2.0 Full-speed
  • обновление прошивки устройства через USB
  • поддержка стандарта J2534, частично - J2534-2
  • защита от переполюсовки, статического напряжения
  • двойное питание для обеспечения надежной работы (+5В USB разъем, +12В/+24В OBD2 разъем)
  • поддержка питания +24В при работе с грузовиками и автобусами
  • подача напряжения программирования 5 - 20В с шагом 0,1В на пины 8, 9, 11, 12, 13 OBD2 разъема, максимальный поддерживаемый ток ограничен аппаратно на уровне 20 мА.
  • поддержка шины Single wire CAN (SW CAN)
  • поддержка дополнительных CAN BUS на пинах 3 - 11, 12 - 13, 1 - 9, 3 - 8 OBD2 разъема
  • поддержка дополнительных KLine BUS на пинах 3, 8, 9, 11, 12, 13, 15 OBD2 разъема
  • поддержка второй CAN BUS на пинах 3 - 11 OBD2 разъема (может быть также перекроссирована на пины 1 - 8, 12 - 13, путем запайки перемычек на OBD2 плате внутри адаптера)
  • индикация режима работы посредством 3-х светодиодов
  • качественный MiniUSB разъем (производитель AMP) для подключения к компьютеру
  • OBD2 корпус
  • поддержка операционных систем Windows Vista, 7, 8, 10. Как 32-битных, так и 64-битных
Поддержка следующих протоколов:
  • ISO 11898 (raw CAN) до 1Mb/s
  • ISO 15765-4 (CAN)
  • ISO 14230-4 (Keyword Protocol 2000)
  • ISO 9141-2
  • GM UART
  • SW CAN
  • ISO22900 (Tech2Win)
Адаптер протестирован с диагностическими программами:
  • PCMScan
  • ScanXL
  • Toyota Techstream
  • VersaTuner
С загрузчиками:
  • ChipLoader (в полном объеме)
  • OpenBox (в полном объеме)
  • PCM Flash
  • CombiLoader, MultiFlasher,
  • MMC Flasher протестированы в объеме имеющихся модулей (т.е. не в полном объеме)
С дилерскими программами:
  • Обновление Honda
  • Toyota/Lexus - Calibration Update Wizard (CUW)
  • GDS2 (дилерская диагностика автомобилей GM группы)
  • Tech2Win (дилерская диагностика автомобилей GM группы)
Адаптер может работать в следующих режимах:
  • J2534 адаптер
  • KLine адаптер
  • CANHacker

Комплект поставки

  • Адаптер J2534 Pro в корпусе OBD-II разъема



Сравнительная таблица возможностей адаптеров CHIPSOFT J2534 Lite и CHIPSOFT J2534 Mid


CHIPSOFT J2534 Lite

CHIPSOFT J2534 Mid

Chipsoft J2534 Pro

Поддержка протоколов
ISO 11898 (raw CAN) до 1Mb/s
ISO 15765­4 (CAN)
ISO 14230-4 (Keyword Protocol 2000)
ISO 9141-2
GM UART
Single Wire CAN


+
+
+
+
+
-


+
+
+
+
+
+


+
+
+
+
+
+
Аппаратные возможности

Двойное питание для обеспечения надежной работы (+5В USB разъем, +12В/+24В OBD2 разъем)

+

+

 +

Защита от переполюсовки, статического напряжения

+

+

 +

Дополнительная CAN шина на пинах 3 - 11

-

+

 +
Дополнительная CAN шина на пинах 12 - 13 - - +
Дополнительная CAN шина на пинах 1 - 9 - - +
Дополнительная CAN шина на пинах 3 - 8 - - +
Дополнительные KLine шина на пинах 3, 8, 9, 11, 12, 13, 15 - - +

Подача напряжения+5В на 12 пин OBD2

+

+


Подача произвольного напряжения +5 - +20 В на любой из пинов OBD2 разъема: 8, 9, 11, 12, 13  - + +
Программные возможности:
Режим J2534
Режим KLine
Режим CANHacker
+
+
+
+
+
+
+
+
+
Обновление прошивки устройства через USB разъем + + +
