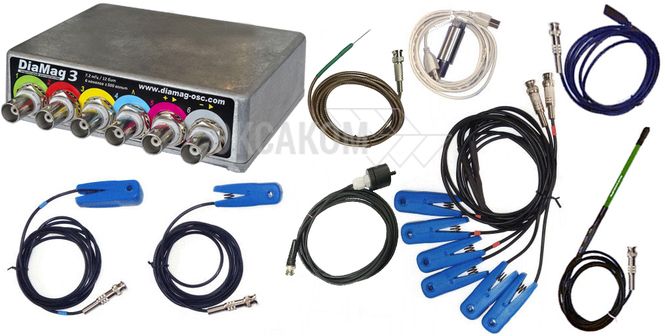

Профессиональный мотор-тестер DIAMAG 3 (полный комплект с ДД на 20 бар)
![](/MyWeb-Image/table/item_photos/field/file/content-field/content/content-type-field/type/equality-field/id/equality/10228/max-width/665/max-height/460/no-crop/1/1/diamag3_2.jpg)
- В наличиив Екатеринбурге
- Доставка по России и мируПодробная информация
- Описание
- Комплектация
- Сопутствующие
- Документация, ПО
- Скриншоты
Diamag 3 - профессиональный мотор-тестер для быстрого и точного определения неисправностей в любом двигателе любого автомобиля. Шестиканальный осциллограф способен проверить системы зажигания и клапанов, правильность установки ремня или цепи ГРМ, компрессии, тока прокрутки и другие параметры.
Устройство имеет очень прочный корпус из алюминия, который защитит его от механических повреждений. Также корпус является экраном от помех. Прибор обладает низким уровнем собственных шумов.
Diamag 3 отличается отличным качеством сборки. Все осциллографы собираются на автоматической линии из импортных комплектующих.
Основные отличия Diamag 3 от Diamag 2:
- Все каналы теперь имеют полосу пропускания 1мГц.
- Максимальная частота оцифровки 7.2 мГц:
7.2 МГц (в одноканальном режиме)
3.6 МГц (в 2-х канальном режиме)
2 МГц (в 3-х канальном режиме)
1 МГц (в 4…6-ти канальном режиме) - Разрядность АЦП 12 бит.
- Имеется гальваническая развязка по питанию.
- 6й и D имеют дополнительный усилитель в 2, 5, 10 раз.
- С целью повышения помехоустойчивости осуществлен переход с USB интерфейса на сетевой 100Мбит Ethernet. Новый мотортестер можно подключать напрямую к компьютеру, а также к Wi-Fi роутеру, что очень удобно - ваш ноутбук не привязан проводом к Диамагу. При таком подключении для питания прибора можно использовать 5 вольт блок питания от сотового телефона.
- Прибору не требуются драйвера, так как используется сетевой интерфейс.
- Питание прибора осуществляется через сетевой пачкорд со свободного USB порта.
- При использовании 4го канала для синхронизации со включенным пиковым детектором используется дополнительный медленный АЦП, благодаря этому канал синхронизации не влияет на общую частоту оцифровки.
- Сделана защита по питанию, при кратковременной переполюсовке питания ничего не случиться. При длительной выйдет из строя только защитный резистор.
Технические характеристики:
Аналоговые каналы | |
Количество универсальных аналоговых каналов: | 6 (полоса 1 МГц) |
Количество одновременно включенных каналов: | 6 |
Количество аппаратных поддиапазонов канала: | 12 |
Аппаратные поддиапазоны канала: | ±0.1, ±0.3, ±0.5, ±1, ±2, ±5, ±15, ±30, ±50, ±100, ±200 и ±500 В |
Дополнительные усилители x1, x2, x5, x10: | в каналах 6 и D |
Входное активное сопротивление канала: | не менее 1 МОм |
Канал синхронизации | |
Количество каналов синхронизации: | 1 |
Режимы работы: | пиковый детектор |
Максимальная частота дискретизации | |
В режиме осциллографа и самописца: | 7.2 МГц (в 1-но канальном режиме) 3.6 МГц (в 2-х канальном режиме) 2 МГц (в 3-х канальном режиме) 1 МГц (в 4…6-ти канальном режиме) |
Разрядность АЦП | |
В режиме осциллографа и самописца: | 12 бит |
Гальваническая развязка | |
Тестовое напряжение изоляции: | 1КВ в течение 60 секунд |
Сопротивление изоляции: | не ниже 1000 МОм |
Ёмкость изоляции: | не выше 60 пФ |
Режимы работы | |
Осциллограф и Самописец | |
Питание | |
Напряжение питания: | +5 Вольт (4.6....5.5) |
Потребляемая мощность: | не более 1.5 Вт |
Гальваническая развязка питания: | есть |
Прочие технические характеристики | |
Интерфейс связи с ПК: | Ethernet 100M (длина кабеля 5-20 м) |
Габаритные размеры измерительного блока: | 120 x 93 x 34 мм |
Масса измерительного блока: | 0.315 кг |
Комплектация DIAMAG 3 (базовый комплект):
- Мотор-тестер DIAMAG 3;
- патч-кордом.
Мотортестер Diamag 3 (базовый комплект)42 200
Патч-корд с питанием USB
Датчик первого цилиндра для DIAMAG1 435
Щуп игла для DIAMAG 2785
Датчик давления в цилиндре Px20 атм с кабелем для DIAMAG12 415
Датчик КЛАССИКА для DIAMAG1 435
Датчик разряжения для DIAMAG2 235
Датчики ДИС6 для DIAMAG4 790
Датчик ёмкостная пластина для DIAMAG645
Индуктивный экспресс датчик для DIAMAG1 475
![]() | Hantek CC-650 BNC Токовые клещи до 650А для диагностики аккумуляторной батареи, стартера, генератора и других мощных электрических потребителей тока автомобиля. Позволяют бесконтактно проводить измерения постоянного и переменного тока. Подключаться непосредственно к одному из аналоговых каналов посредством BNC разъ | CC-650 | 10 469 | |
![]() | Видеокурс - DiaMag помощник диагноста Изучаем бюджетный мотортестер с огромными возможностями | 00000006500 | 3 990 | |
![]() | Датчик давления в цилиндре 7 бар (с кабелем), DIAMAG Датчик ДД для Диамаг2 на 7 бар, подключается к дополнительному USB разъему на корпусе осциллографа | 00000006385 | 7 395 | |
![]() | Ферритовое кольцо TDK для повышения помехоустойчивости USB устройств, применяется совместно с USB-кабелем | 00000003106 | 1 140 | |
![]() | Щуп сумматор на 4 иглы, DIAMAG Сумматор позволяющий записывать сигнал с 4-х форсунок одновременно, а так же используется для подключения к первичной цепи индивидуальных катушек зажигания | 00000002722 | 1 770 | |
![]() | Щуп сумматор на 6 игл, DIAMAG Добавляется возможность тестировать до 6-ти форсунок/катушек зажигания одновременно | 00000006852 | 2 170 |
Как скачать ПО для DIAMAG2
diamag2_setup.exe (12 Мб) - в архиве исполняемый файл и файлы настроек (конфигурации) версия ПО 1.9
driver.zip (167 кБ) - в архиве дравйвера для Win XP, 7,8,10 32 и 64 бит
На все 32 бит системы - ставим драйвера от Win XP
diamag2.mp4 (43 Мб)
Анализ зажигания
-
hanter_ign.dm2 (15 мб)
-
niva164_ign.dm2 (15 мб)
Анализ эффективности работы цилиндров по сигналу css
- lanos 4 inj off.dm2 (15 мб) - css и датчик первого цилидра. (отключена 4я форсунка )
Анализ эффективности работы цилиндров и фазы
-
css_phaze.dm2 (40 мб)
Анализ разряжения во впускном коллекторе
-
tigo_vpusk.dm2 (3 мб)
Как установить ПО (программное обеспечение) для Вашего DIAMAG2
1. Регистрируемся на форуме http://www.diamag-osc.com/forum/ucp.php?mode=register
Важно - Серийный номер вашего прибора 2.01.хххх пишем с точками как написан.
например 2.01.1234 - верно, 2011234 - не верно
2. Ждем активации учетной записи (так как разница во времени 8 часов с Москвой, сервер работает только в рабочее время)
3.
Заходим на форум - личный кабинет - профиль - обновление ПО и делаем запрос ПО для вашего прибора.
ПО придет либо в течении 15-20 мин либо до суток
(так как разница во времени 8 часов с Москвой, сервер работает только в рабочее время)
![]() |
![]() |
5.
Получили папку DIAMAG2
6. Меняем в этой папке diamag2.exe на diamag2.exe - полученный по запросу с форума
7. Создаем ярлык на diamag2.exe в ней на рабочем столе.
8. Если 64 бит операционка - то в свойствах ярлыка ставим запуск от имени администратора.
Примеры работы DIAMAG 2
Рамка для работы с датчиком разряжения, автоматически показывается УОЗ и прочее, возможна работа в реальном времени)
Вычисление относительной компрессии по сигналу датчика разряжения
![](/MyWeb-Image/table/files/field/file/content-field/content/equality-field/id/equality/2896/1/diamag2_ccompare1.png)
Анализ работы системы зажигания
![](/MyWeb-Image/table/files/field/file/content-field/content/equality-field/id/equality/2897/1/diamag2_mt1.png)
Мотортестер (режим «Классика», наложение)
Анализ электропитания автомобиля
Пример анализа эффективности работы цилиндров мотор тестером Диамаг 2
![](/MyWeb-Image/table/files/field/file/content-field/content/equality-field/id/equality/2901/1/diamag2_eff2.png)
Анализ давления в цилиндре линейкой
![](/MyWeb-Image/table/files/field/file/content-field/content/equality-field/id/equality/2902/1/diamag2_pxline.png)
Автоматический анализ давления в цилиндре - отчет
![](/MyWeb-Image/table/files/field/file/content-field/content/equality-field/id/equality/2903/1/diamag2_px1.png)
Фазы газораспределения
![](/MyWeb-Image/table/files/field/file/content-field/content/equality-field/id/equality/2904/1/diamag2_px2%5B1%5D.png)
Анализ работы выпускного тракта
![](/MyWeb-Image/table/files/field/file/content-field/content/equality-field/id/equality/2905/1/diamag2_px3%5B1%5D.png)
