Профессиональный мотор-тестер DIAMAG 3 (полный комплект с ДД на 7 бар)

60 850

В наличии
в Екатеринбурге
Доставка по России и миру
Подробная информация

Описание
Комплектация
Сопутствующие
Документация, ПО
Скриншоты

Diamag 3 - профессиональный мотор-тестер для быстрого и точного определения неисправностей в любом двигателе любого автомобиля. Шестиканальный осциллограф способен проверить системы зажигания и клапанов, правильность установки ремня или цепи ГРМ, компрессии, тока прокрутки и другие параметры.

Устройство имеет очень прочный корпус из алюминия, который защитит его от механических повреждений. Также корпус является экраном от помех. Прибор обладает низким уровнем собственных шумов.

Diamag 3 отличается отличным качеством сборки. Все осциллографы собираются на автоматической линии из импортных комплектующих.

Основные отличия Diamag 3 от Diamag 2:

Все каналы теперь имеют полосу пропускания 1мГц.
Максимальная частота оцифровки 7.2 мГц:
7.2 МГц (в одноканальном режиме)
3.6 МГц (в 2-х канальном режиме)
2 МГц (в 3-х канальном режиме)
1 МГц (в 4…6-ти канальном режиме)
Разрядность АЦП 12 бит.
Имеется гальваническая развязка по питанию.
6й и D имеют дополнительный усилитель в 2, 5, 10 раз.
С целью повышения помехоустойчивости осуществлен переход с USB интерфейса на сетевой 100Мбит Ethernet. Новый мотортестер можно подключать напрямую к компьютеру, а также к Wi-Fi роутеру, что очень удобно - ваш ноутбук не привязан проводом к Диамагу. При таком подключении для питания прибора можно использовать 5 вольт блок питания от сотового телефона.
Прибору не требуются драйвера, так как используется сетевой интерфейс.
Питание прибора осуществляется через сетевой пачкорд со свободного USB порта.
При использовании 4го канала для синхронизации со включенным пиковым детектором используется дополнительный медленный АЦП, благодаря этому канал синхронизации не влияет на общую частоту оцифровки.
Сделана защита по питанию, при кратковременной переполюсовке питания ничего не случиться. При длительной выйдет из строя только защитный резистор.

Технические характеристики:

Аналоговые каналы
Количество универсальных аналоговых каналов:	6 (полоса 1 МГц)
Количество одновременно включенных каналов:	6
Количество аппаратных поддиапазонов канала:	12
Аппаратные поддиапазоны канала:	±0.1, ±0.3, ±0.5, ±1, ±2, ±5, ±15, ±30, ±50, ±100, ±200 и ±500 В
Дополнительные усилители x1, x2, x5, x10:	в каналах 6 и D
Входное активное сопротивление канала:	не менее 1 МОм
Канал синхронизации
Количество каналов синхронизации:	1
Режимы работы:	пиковый детектор
Максимальная частота дискретизации
В режиме осциллографа и самописца:	7.2 МГц (в 1-но канальном режиме) 3.6 МГц (в 2-х канальном режиме) 2 МГц (в 3-х канальном режиме) 1 МГц (в 4…6-ти канальном режиме)
Разрядность АЦП
В режиме осциллографа и самописца:	12 бит

Гальваническая развязка
Тестовое напряжение изоляции:	1КВ в течение 60 секунд
Сопротивление изоляции:	не ниже 1000 МОм
Ёмкость изоляции:	не выше 60 пФ

Режимы работы
Осциллограф и Самописец
Питание
Напряжение питания:	+5 Вольт (4.6....5.5)
Потребляемая мощность:	не более 1.5 Вт
Гальваническая развязка питания:	есть

Прочие технические характеристики
Интерфейс связи с ПК:	Ethernet 100M (длина кабеля 5-20 м)
Габаритные размеры измерительного блока:	120 x 93 x 34 мм
Масса измерительного блока:	0.315 кг

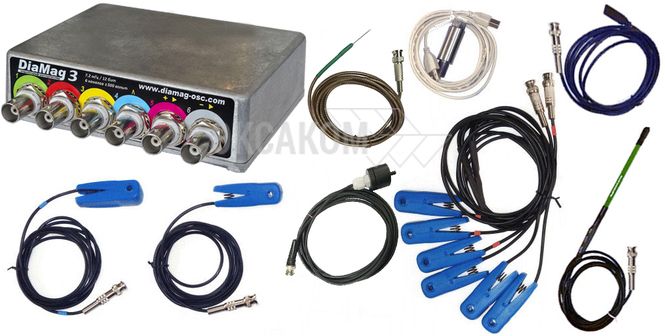

Комплектация DIAMAG 3 (базовый комплект):

Мотор-тестер DIAMAG 3;
патч-кордом.

Hantek CC-650 BNC Токовые клещи до 650А для диагностики аккумуляторной батареи, стартера, генератора и других мощных электрических потребителей тока автомобиля. Позволяют бесконтактно проводить измерения постоянного и переменного тока. Подключаться непосредственно к одному из аналоговых каналов посредством BNC разъ	CC-650	10 450
Видеокурс - DiaMag помощник диагноста Изучаем бюджетный мотортестер с огромными возможностями	00000006500	3 990
Датчик давления в цилиндре 20 бар (с кабелем), DIAMAG Датчик для проверки компрессии, давления масла и топлива, диаметр 19мм	00000007150	15 050
Щуп сумматор на 4 иглы, DIAMAG Сумматор позволяющий записывать сигнал с 4-х форсунок одновременно, а так же используется для подключения к первичной цепи индивидуальных катушек зажигания	00000002722	1 770
Щуп сумматор на 6 игл, DIAMAG Добавляется возможность тестировать до 6-ти форсунок/катушек зажигания одновременно	00000006852	2 170

Как скачать ПО для DIAMAG2

Демо версия DIAMAG 2
diamag2_setup.exe (12 Мб) - в архиве исполняемый файл и файлы настроек (конфигурации) версия ПО 1.9

Драйвера
driver.zip (167 кБ) - в архиве дравйвера для Win XP, 7,8,10 32 и 64 бит
На все 32 бит системы - ставим драйвера от Win XP

Видеоролик о работе с мотортестером
diamag2.mp4 (43 Мб)

Файлы с примерами работы DIAMAG

Анализ зажигания
- hanter_ign.dm2 (15 мб)
- niva164_ign.dm2 (15 мб)

Анализ эффективности работы цилиндров по сигналу css
- lanos 4 inj off.dm2 (15 мб) - css и датчик первого цилидра. (отключена 4я форсунка )

Анализ эффективности работы цилиндров и фазы
- css_phaze.dm2 (40 мб)

Анализ разряжения во впускном коллекторе
- tigo_vpusk .dm2 (3 мб)

Как установить ПО (программное обеспечение) для Вашего DIAMAG2

1. Регистрируемся на форуме http://www.diamag-osc.com/forum/ucp.php?mode=register

Важно - Серийный номер вашего прибора 2.01.хххх пишем с точками как написан.
например 2.01.1234 - верно, 2011234 - не верно
2. Ждем активации учетной записи (так как разница во времени 8 часов с Москвой, сервер работает только в рабочее время)
3. Заходим на форум - личный кабинет - профиль - обновление ПО и делаем запрос ПО для вашего прибора.
ПО придет либо в течении 15-20 мин либо до суток
(так как разница во времени 8 часов с Москвой, сервер работает только в рабочее время)

4. После того, как скачали демоверсию ПО, с нашего сайта - распаковываем её себе на диск.

5. Получили папку DIAMAG2
6. Меняем в этой папке diamag2.exe на diamag2.exe - полученный по запросу с форума
7. Создаем ярлык на diamag2.exe в ней на рабочем столе.
8. Если 64 бит операционка - то в свойствах ярлыка ставим запуск от имени администратора.
