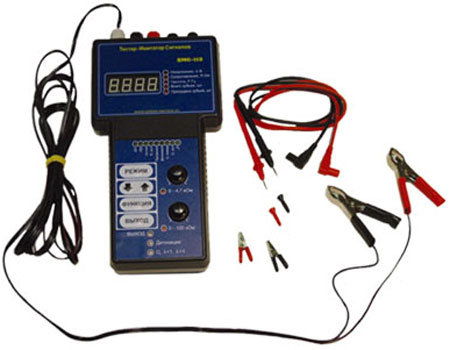

Тестер-имитатор сигналов, Юнисов-Сервис SMC-115

  • Описание
  • Файлы для скачивания

В режиме тестера прибор способен:

  • проверять состояние автомобильных датчиков путем измерения их напряжения, сопротивления и частоты;
  • проверять работоспособность исполнительных механизмов и электронных блоков управления автомобиля.


В режиме имитации прибор способен:

  • имитировать большинство аналоговых и цифровых сигналов систем управления двигателем:

    • датчиков положения коленчатого вала;
    • датчиков массового и объемного расхода воздуха;
    • датчиков давления и разряжения;
    • датчиков кислорода;
    • циркониевых и титановых датчиков;

  • имитировать напряжение постоянного уровня;
  • генерировать импульсы синусоидальной и прямоугольной формы;
  • имитировать "пропущенный зуб" на выход с открытым коллектором и на активный выход с гальванической развязкой;
  • имитировать датчик Холла;
  • индуктивный датчик и пр.

Результаты измерений отображаются на дисплее. Гарантия 2 года.

РЕЖИМЫ РАБОТЫ

  • Генерация сигнала датчика Холла «ДХ».

Генерация импульсов прямоугольной формы на выход типа «открытый коллектор».
Частота сигнала 1-1000Гц
Скважность 0,5
Максимальный ток 50 mA
Шаг регулировки частоты 1Гц
Доступен режим пропущенных зубьев.

  • Генерация сигнала индуктивного датчика «ИД».

Генерация импульсов синусоидальной формы на активный выход с гальванической развязкой.
Частота сигнала 1-1000Гц
Выходное сопротивление 2 Ком
Шаг регулировки частоты 1Гц
Амплитуда напряжения 0,2В 3В 6В
Доступен режим пропущенных зубьев.

  • Генерация прямоугольного сигнала «Актив».

Генерация импульсов прямоугольной формы на выход типа «активный выход».
Частота сигнала 1-1000Гц
Скважность 0,5
Выходное напряжение 5В
Максимальный ток 50mA
Шаг регулировки частоты 1Гц
Доступен режим пропущенных зубьев.

  • Имитация резистивного датчика «R ист»

Имитация сопротивления.
Диапазоны имитации сопротивления 4,7КОм
100КОм
Максимальный допустимый ток через сопротивление 50mA

  • Режим «Прозвонка»

Проверка электрических цепей на наличие/отсутствие короткого замыкания. Сопротивление цепи должно быть не более 40-50 Ом.
При этом прибор издает звуковой сигнал.

  • Имитация сигналов датчика детонации «Детонация»

Двуполярный выход до ±5В

  • Измерение напряжения «U измер»

Режим вольтметра.
Измеряемое постоянное напряжение 0-15В
В этом режиме НЕ ДОПУСКАЕТСЯ ПЕРЕПОЛЮСОВКА входов прибора

  • Имитация источника постоянного напряжения «U ист»

Диапазон имитации выходного напряжения 0-15В
Шаг регулировки ~0,1В
Ограничение по току 50mA

  • Имитация сигналов кислородного датчика «O2»

Два фиксированных значения выходного напряжения 0,1В
0,8В

Комплектация SMC-115 Тестер-имитатор сигналов:

  • Тестер-имитатор - 1шт
  • Запасные предохранители 0,5 А - 1шт
  • Запасные предохранители 0,25 А - 1шт
  • Кейс - 1шт
