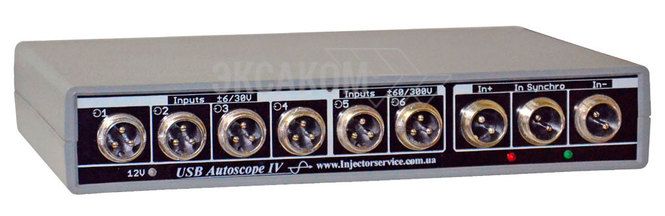

USB Autoscope IV измерительный блок с интерфейсный кабелем USB, кабелем питания

87 507
  • Снят с производства
    нет в наличии
  • Описание
  • Адаптеры, кабеля
  • Программы
  • Файлы для скачивания

USB Autoscope IV - цифровой программно-аппаратный осциллоскоп, основным назначением которого является поиск неисправностей в различных электронных системах автомобиля и диагностика состояния механических узлов бензиновых и дизельных двигателей.

Отличия от USB Autoscope III:

  • встроенный адаптер зажигания
  • встроенный блок питания 12В
  • внешний вид прибора
  • другие разъемы и кабели
  • наличие упаковки (картонная коробка)
  • качество разъемов и кабелей улучшилось, прибор стал более удобным в использовании!

Описание

Прибор универсален и не привязан к какой-либо автомобильной марке. Подключается к USB порту ПК или Notebook с операционной системой Windows 98se*/Me*/2000/XP/Vista/7/8.

Прибор может работать в следующих режимах:

  • Режим аналогового осциллографа;
  • Режим цифрового анализатора;
  • Режим диагностики системы зажигания;
  • График разрежения;
  • Режим диагностики системы газораспределения;
  • Режим измерения угла опережения зажигания;
  • Режим измерения временных параметров сигнала;
  • Измерение относительного расхода топлива;
  • Автоматический анализ осциллограмм.

USB Autoscope IV снабжён гальванической развязкой измерительных цепей и цепей ПК (шины USB).

  • Тестовое напряжение изоляции - 3 kV в течение 1 минуты.
  • Ёмкость изоляции - не выше 70 pF.
  • Сопротивление изоляции - не менее 10 GΩ

Комплектация USB Autoscope IV (Полный комплект):

USB Autoscope IV, интерфейсный кабелем USB 2.0 A/B, CD с программным обеспечением
и справочной информацией


Кабель питания

Dx (-0.85…+0.15Bar) датчик разряжения + соединительный кабель


Датчик первого цилиндра Sync для синхронизации по первому цилиндра


Комплект ёмкостных датчиков для диагностики DIS систем зажигания DIS Cx 6


Cx-M универсальный накладной ёмкостной датчик


Lx-M универсальный накладной индуктивный датчик


Датчик давления в цилиндре Px35
датчик давления в цилиндре 0.95…+35 Bar


Универсальный кабель - 4 шт


Измерительный адаптер - 4 шт

PxLonger удлинитель для датчика давления в цилиндре


Подставка-держатель для USB Autoscope IV


Искровой разрядник
Spark Gap

с регулируемым искровым
промежутком

Пробник-игла - 4шт


Пробник-зажим прокалыватель - 2 шт


Пробник-зажим "крокодил" - 2 шт


Провод-удлинитель - 4 шт


Картонная коробка

Опционально поставляемые комплектующие (приобретаются дополнительно):

Токовые клещи APPA 32

с двумя диапазонами измерения:
±100A (10mV/A) ±600A (1mV/A)

PIN3-Banana


Переходник для APPA 32 под USB Autoscope IV

PIN3-BNC

Переходник для подключения осциллографического щупа к USB Autoscope IV

CTi Токовые клещи

с двумя диапазонами измерения с двумя диапазонами измерения:
-4A…+10A (500mV/A)
-20A…+50A (100mV/A)

Удлинитель универсального кабеля

Laser Внешний оптический датчик коленвала

для диагностики при помощи скрипта CSS двигателей, не оснащённых штатным датчиком коленвала

ПД-4 Датчик пульсаций давления

в топливопроводе диаметром 4…6 mm дизельного двигателя

ПД-6 Датчик пульсаций давления

в топливопроводе диаметром 6…8 mm дизельного двигателя

Piezo Amplifier Усилитель заряда

для усиления сигнала от датчика ПД-4 / ПД-6

Параметры прибора:

Режим аналогового осциллографа

количество аналоговых входов 8
Количество каналов осциллографа 1, 2, 4, 8 (по выбору).
разрешение АЦП 12 бит
Диапазон измеряемого напряжения ±6 / 30 V - 1-4й аналоговые входа; ±60 / 300 V - 5-6й аналоговый вход, 1-4й аналоговые входа при использовании внешних входных делителей напряжения 1:10; ±6 V - 7-8й аналоговые входа.
Максимальная частота оцифровки на канал в 1-но канальном режиме - 12,5 MHz; в 2-х канальном режиме - 5,0 MHz; в 4-х канальном режиме - 2,5 MHz; в 8-ми канальном режиме - 1,25 MHz.
Режим оцифровки непрерывный поток
Входное сопротивление 1 MΩ
Дополнительные возможности свободное переключение входных каналов (возможность подключения канала осциллографа к любому из физических входов "налету")

Режим цифрового анализатора

количество входов цифрового анализатора 9
диапазон входного напряжения для цифрового анализатора 0…5,5V
Режимы 2-х, 4-х, 8-и канальный анализатор
Максимальная частота оцифровки на канал в 2-х канальном режиме - 100 MHz; в 4-х канальном режиме - 50 MHz; в 8-ми канальном режиме - 25 MHz.
Входное сопротивление 10 kΩ. > 1 MΩ при напряжениях (0…5 V); 510 Ω при выходе за диапазон
максимальный обеспечиваемый со стороны устройства поток данных 25MB/s
ток потребления рабочий режим: не более 350mA режим ожидания: не более 60mA

Прибор обеспечивает непрерывный (без фреймовый) режим оцифровки и передачи данных в ПК. USB Autoscope IV работает под управлением Программы USB Осциллограф.

Параметры ПО USB Осциллограф:

Основные возможности режим отображения + запись + измерения в реальном масштабе времени одновременно
количество каналов аналогового осциллографа по выбору 1, 2, 4, (8)
Параметры развертки для режима аналогового осциллографа 1-но канальный режим - 2 μS / Div. - 1 S / Div.; 2-х канальный режим - 5 μS / Div. - 1 S / Div.; 4-х канальный режим - 10 μS / Div. - 1 S / Div.; 8-ми канальный режим - 20 μS / Div. - 1 S / Div. с шагом 1-2-5.
Параметры развёртки для режима цифрового анализатора 2-х канальный режим - 0,2 μS / Div. - 0,2 S / Div.; 4-х канальный режим - 0,5 μS / Div. - 0,5 S / Div.; 8-ми канальный режим - 1 μS / Div. - 1 S / Div. с шагом 1-2-5.
Параметры детализации по напряжению (только для режима аналогового осциллографа) для диапазона входных напряжений ± 6 / 30 V - 50 mV / Div. - 5 V / Div.; для диапазона входных напряжений ± 60 / 300 V - 0,5 V / Div. - 50 V / Div.; при использовании ёмкостного датчика - 500 V / Div. - 50 kV / Div.
синхронизация в режиме аналогового осциллографа по любому каналу, фронт, уровень, порог по уровню, порог по времени
количество каналов цифрового анализатора по выбору 2, 4, 8
параметры развертки для режима цифрового анализатора 2-х канальный режим 0,2мкс/дел. - 0,2с/дел.; 4-х канальный режим 0,5мкс/дел. - 0,5с/дел.; 8-ми канальный режим 1мкс/дел. - 1с/дел. с шагом 1-2-5
синхронизация в режиме цифрового анализатора по любому каналу, фронт
минимальное время записи (при условии наличия свободного дискового пространства) режим аналогового осциллографа: 1-но канальный режим (12,5MHz) - 170 сек; 2-х и 4-х канальный режим (10MHz) - 240 сек; режим цифрового анализатора - 85 сек. С уменьшением частоты дискретизации время записи увеличивается в пропорциональное количество раз
максимальный размер файла режим аналогового осциллографа - 3GB; режим цифрового анализатора - 2GB
Измерительный инструментарий max / min / среднее напряжение, разность напряжений, время, частота, скважность и фаза сигнала
Выходные форматы бинарный файл, графический файл в формате *.jpg, получение жёсткой копии осциллограммы при помощи печати
Дополнительные возможности Поддержка внешних встраиваемых программных модулей PlugIn для выполнения специфических тестов. Возможность создания пользовательских настроек для часто используемых режимов. Функция отображения значения измеряемой физической величины. С целью автоматизации анализа осциллограмм, встроена функция выполнения программой анализа осциллограмм по внешнему алгоритму, записанному в файлах скриптов анализатора. Возможность компрессии / декомпрессии "налету" при сохранении / чтении файла. Простейшие функции редактирования бинарного файла

Дополнительные возможности ПО USB Осциллограф:

Программа осуществляет мониторинг измерение и запись сигнала одновременно. Записанные данные содержит непрерывный фрагмент оцифрованного сигнала. Данный фрагмент может быть полностью или фрагментарно сохранен в виде бинарного или графического файла(ов) или распечатан на принтер. Для экономии дискового пространства в программе реализована компрессия (декомпрессия) данных на лету при сохранении (чтении) бинарного файла. Программа также имеет возможность добавления временных маркеров снабженных комментариями. Для автоматического анализа сигнала(ов) в записанном фрагменте в программу интегрирована поддержка скриптов пользователя на базе VBScript или Jscript. Пользовательский скрипт может маркировать осциллограмму, выдавать текстовую и графическую информацию по результатам анализа. Пакет ПО содержит скрипты для анализа сигналов по RS232, PS/2, I2C, SPI спецификациям. При необходимости пользователь может легко создать свой скрипт для анализа сигналов для любого другого протокола.

Для удобства пользования измерительные адаптеры снабжены подсветкой.

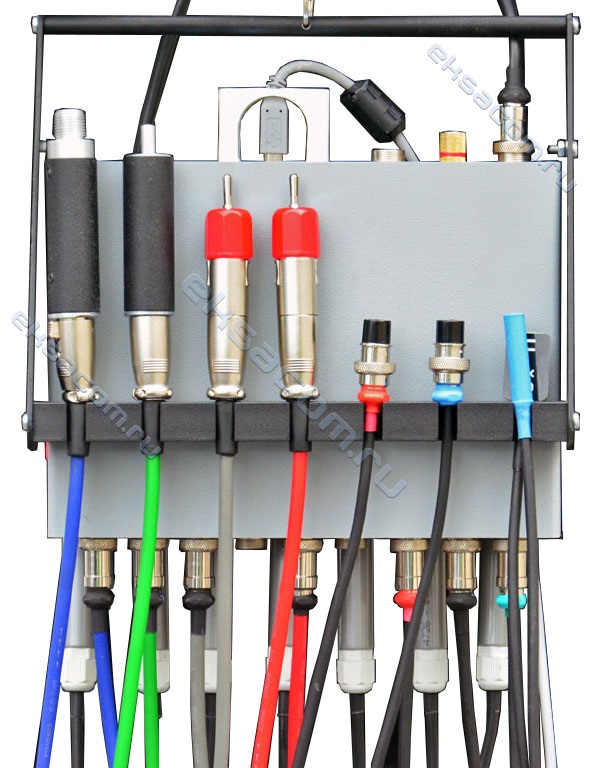

Так же для удобства пользования в комплекте присутствует "Подставка-держатель", которая позволяет хранить основной блок осциллографа и все измерительные кабели и датчики в подключенном виде и готовым к работе в любой момент.

Требования к персональному компьютеру для работы с прибором:

центральный процессор Pentium IV 2GHz
оперативная память 1GB
жёсткий диск 10GB свободного дискового пространства, режим обмена не ниже UDMA 100
оптический привод CD-ROM для инсталляции программного обеспечения
интерфейс USB 2.0 HI-SPEED
видео адаптер AGP или PCI Express
Монитор SVGA
операционная система (ОС) Windows XP, Vista, 7, 8
Дополнительные требования Корпус компьютера обязательно должен быть заземлен, в противном случае возможен выход из строя прибора или компьютера. Исключение составляют мобильные компьютеры типа Notebook, питающиеся от внутренней аккумуляторной батареи при отключенном сетевом адаптере. Для нормального функционирования компьютера должны быть установлены "родные" драйвера материнской платы компьютера. Для нормального функционирования дисковой подсистемы компьютера, обязательно должен быть включён режим DMA.

APPA 36T Токовые клещи до 600 A
Токовые клещи служат для бесконтактного измерения электрического тока в цепи аккумуляторной батареи, стартера, генератора автомобилей как с бензиновым, так и с дизельным двигателем, а также для измерения тока свечей накаливания дизеля
00000006907
10 890
CTi-M Токовые клещи
Диапазон: -50A…+50A (100mV/A)
00000001584
8 759
Cx-M универсальный накладной ёмкостной датчик
универсальный накладной ёмкостной датчик
00000001219
1 545
DIS Cx 6 комплект ёмкостных датчиков для диагностики DIS систем зажигания
комплект ёмкостных датчиков DIS Cx 6 для диагностики DIS систем зажигания
00000001220
11 316
Dx датчик разрежения −0.85..+0.15 Bar для USB Autoscope
диапазон -0.95…+0.15 Bar
00000001680
12 514
Innovate 3877 LC-2 Альфометр Lambda Meter
Новый альфометр для работы с ПК вместо LC-1 и новыми функциями LM-2 & MTX-L
00000002588
22 230
JTC-1720A Высоковольтный искровой разрядник
Позволяет быстро, точно, удобно и безопасно определить состояние системы зажигания. Применяется совместно с осциллографами и мотор-тестерами
JTC-1720A
1 800
Lx-M универсальный накладной индуктивный датчик
Для проведения диагностики индивидуальной катушки зажигания по вторичному напряжении
00000002986
1 390
Piezo Amplifier Усилитель заряда
для усиления сигнала от датчика ПД-4 / ПД-6
00000002902
6 508
PIN3-Banana Переходник для подключения токовых клещей APPA
для APPA 32 под USB Autoscope IV
00000002808
1 555
PIN3-BNC Переходник для подключения осциллографического щупа к USB Autoscope IV
для подключения осциллографического щупа
00000002933
1 390
PIN3-XLR Универсальный кабель USB Autoscope IV
для Подключение к универсальным кабелям измерительных адаптеров и пробников
00000003100
1 555
Px35 датчик давления в цилиндре -0.95…+35 Bar
для диагностики механики двигателя на холостом ходу -0.95…+35 Bar
00000001224
16 634
Px8 Датчик давления в цилиндре, до 8 Bar
можно применять для измерения давления в цилиндре и топливе до 8 Bar
00000006628
13 015
PxLongerM14 Удлинитель для датчика давления в цилиндре под свечную резьбу M14 x 1.25
Переходник-удлинитель М14х1.25 на М14х1.25 15см. Применяется совместно с датчиками давления, компрессометрами, пневмотестерами и другим оборудованием
N03482
2 171
Sync датчик синхронизации по первому цилиндра
Высоковольтный емкостной датчик первого цилиндра Sync служит для синхронизации с моментом зажигания в цилиндре ДВС
00000001908
1 972
XLR Longer Удлинитель универсального кабеля
для наращивания длины универсального кабеля для autoscope
00000002980
1 432
Адаптер высоковольтного удлинителя, High Voltage Extension
для самостоятельной сборки высоковольтного удлинителя
00000003060
960
Выключатель двигателя Remote Power Off
Предназначен для остановки двигателя во время проведения теста CSS путём выключения предохранителя топливных форсунок
00000006684
2 606
Измерительный адаптер с подсветкой, Measuring adapter
Адаптеры к универсальным кабелям и выходом Banana 4мм для подключения различных щупов-игл и прокалывателей
00000002982
1 545
Подставка-держатель прибора USB Autoscope IV
входит в полный комплект поставки
00000003103
3 193
Пробник-зажим Крокодил, Probe crocodile
Предназначены для подключения к электропроводке автомобиля.
00000003097
171
Пробник-зажим прокалыватель probe prick
Состоят из корпуса, изготовленного из пластика c разъемом и металлического крючка
00000001693
627
Пробник-игла, probe needle
Состоят из корпуса, изготовленного из пластика c разъемом и металлической иглы. Предназначены для подключения к электропроводке автомобиля. Цвета: черный, красный
00000001156
175
Пьезодатчик ПД-4, НТС
в топливопроводе диаметром 4…6 mm дизельного двигателя
ПД-4
8 100
Пьезодатчик ПД-6, НТС
Датчик шумов и синхр.на трубку топливоподачи дизеля диам от 6 до 8 мм
ПД-6
8 100
Удлинитель активный USB 2.0 AM/AF 5m со встроенным чипом-усилителем
Вы можете использовать этот USB 2.0 M/F активный кабель-удлинитель для увеличения длины кабеля устройства, не беспокоясь о потере сигнала и потенциальных проблемах с производительностью
00000001777
1 425
Ферритовое кольцо TDK
для повышения помехоустойчивости USB устройств, применяется совместно с USB-кабелем
00000003106
1 140
Видеокурс - Autoscope от А до Я
Осваиваем самый сложный прибор с курсами Алексей Пахомова. Продолжительность курса - 10 часов 8 минут. Да, немало. Придется потрудиться несколько дней. Но и результат гарантирован! Активация курса возможна на двух компьютерах
00000005602
5 990
ВидеоСеминар - Газообмен в современном бензиновом двигателе
Комплект - 1 DVD-диск + код активации. Цена включает доставку почтой. Коды активации работают на двух компьютерах. Продолжительность семинара - 4 часа
00000005646
4 400
